关于FlyBack变换器调试过程中遇到的问题。为何会造成原边的供电电流波形...
常见问题
时间:2023-11-07 08:08:02
点击:

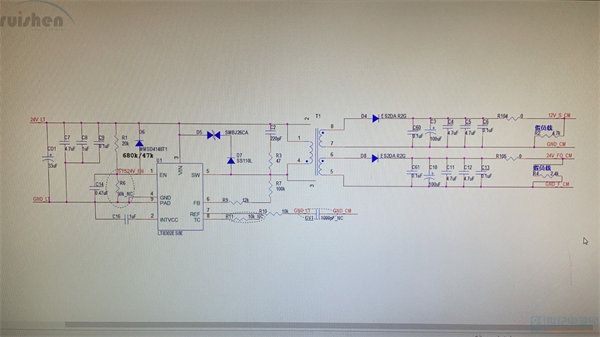

电路如图所示在调试过程中发现,此线路板上电后会发生如下如所示的波动,我的电路工作环境是:12V负载时120mA 为集成电路MCU等 24V负载电流65mA,负载集成电路MCU模拟开关等。

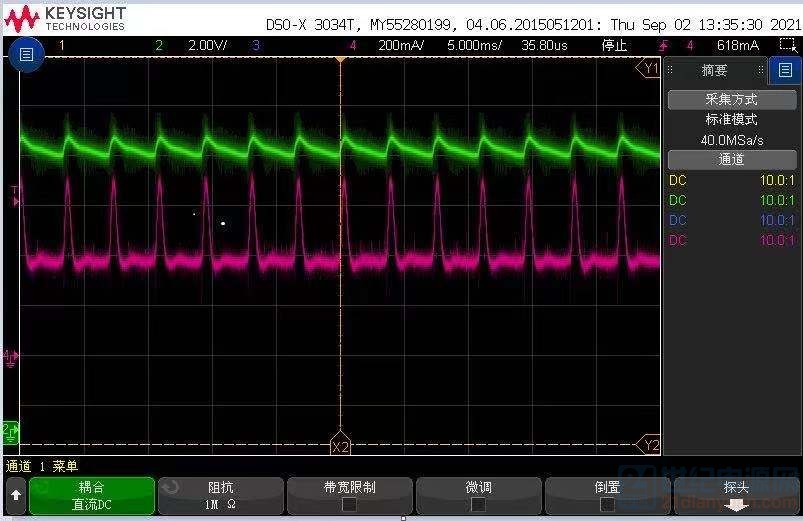

红色是24V输入电流波形,绿色是12V电压波形(测试后级电流波形与前端电流波形相似)

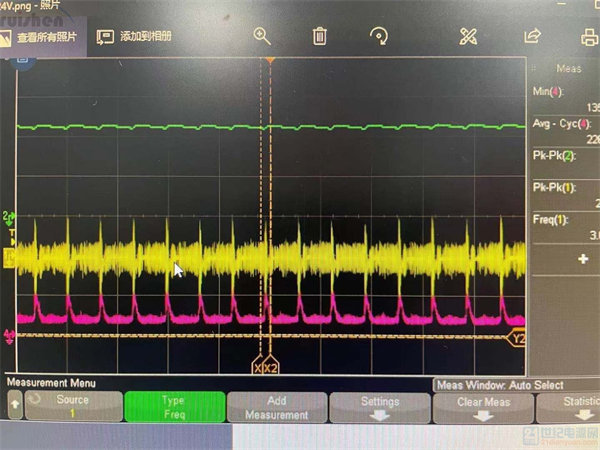

为了解决此问题做了如下测试开关SW引脚波形如下
实验调试如下3步1.测试将电解电容C3和C10拿掉后电流恢复正常。

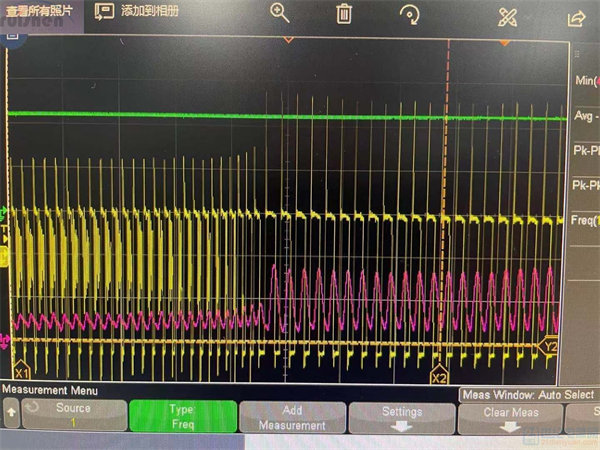

带来的问题是电路有啸叫2.增加24V一路负载,20-30mA以上的时候电路恢复正常,电流畸变消失3.在二极管D4上并联RC电路 参数是22欧姆和220PF,电路恢复正常,无啸叫无电流畸变 如下图
本人接触此电路较少,求大神帮忙解答一下出现此问题的原因,上边实验3点的原理分别是什么。
尤其是第三点在论坛里查了,基本上都是说吸收二极管上反向电压,但是不是很理解。
