使用ti的28035调试全桥LLC，测试变频功能时发现出现脉冲丢失现象。

1，工作模式：PWM计数器单相递增模式，PWM1A，PWM1B，PWM2A，PWM2B，PWM2模块移相6个始终周期，定时器500uS，187kHz，400kHz两种频率来回切换，每次进定时器更新寄存器变频。

工作主频40MHz2，每次进定时器，更新周期寄存器、比较器数值、死区时间这三项，发现脉冲会出现丢失或者不同步情况，偶尔会出现，不是每次都出现。

3，大家用28035或者ti的DSP是怎样做变频处理的，欢迎指教。

请大家帮忙看看是什么原因，谢谢。

ch1：PWM1A; ch2WM1B；ch3WM2A，ch4WM2B互补模式输出，PWM1是50%占空比，PWM2是45%占空比。

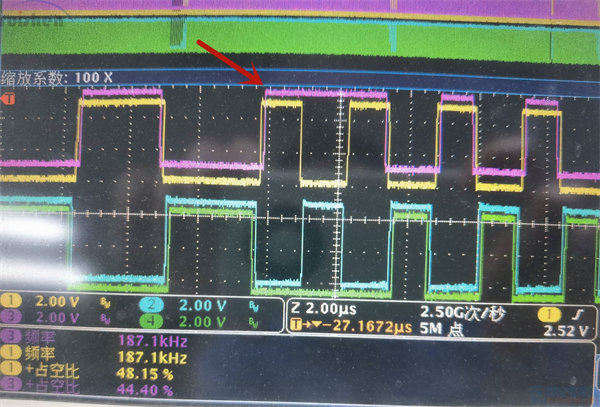

图1 从187K变频到400khz，PWM1模块完成变化，PWM2模块滞后2个周期才变频。

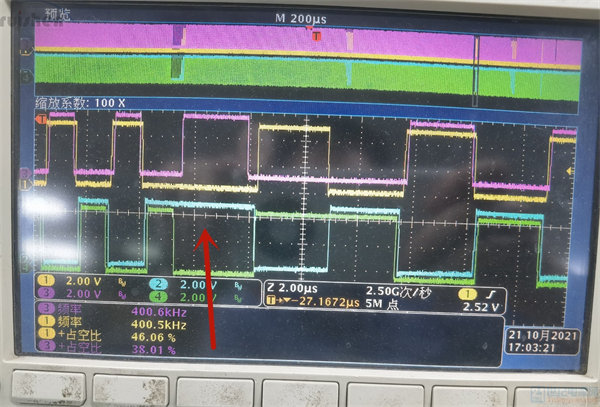

图2 虽然两个模块PWM1和PWM2同时变频，但时间跨越了2个周期，这个脉冲时间很长。

使用ti的28035调试全桥LLC，测试变频功能时发现出现脉冲丢失现象。

1，工作模式：PWM计数器单相递增模式，PWM1A，PWM1B，PWM2A，PWM2B，PWM2模块移相6个始终周期，定时器500uS，187kHz，400kHz两种频率来回切换，每次进定时器更新寄存器变频。

工作主频40MHz2，每次进定时器，更新周期寄存器、比较器数值、死区时间这三项，发现脉冲会出现丢失或者不同步情况，偶尔会出现，不是每次都出现。

3，大家用28035或者ti的DSP是怎样做变频处理的，欢迎指教。

请大家帮忙看看是什么原因，谢谢。

ch1：PWM1A; ch2WM1B；ch3WM2A，ch4WM2B互补模式输出，PWM1是50%占空比，PWM2是45%占空比。

使用PWM1互补模式更新频率，也会出现脉冲确实的情况，如图2所示。

图1 从187K变频到400khz，PWM1模块完成变化，PWM2模块滞后2个周期才变频。

图2 虽然两个模块PWM1和PWM2同时变频，但时间跨越了2个周期，这个脉冲时间很长。

图3 脉冲更新不同步，两个脉冲更新时间不同步造成了这种现象。

PWM发生器响应阶越方波的特有现象。

由于是非线性函数；正常。

响应太快而已。

象模拟电路一样；慢响应即可。

用28035做LLC应该挺普遍了，这个问题应该不是一个严重的事情，应该是有办法解决的。

我觉得相应太快应该不存在虽然不知你如何设置。

但这种阶越就是如此。

如积分步长过大；即便有延时；也改变不了实际阶越问题。

你现在的波形；反应的问题就是如此。

配置文件定时器中断变频函数你知道用28035做LLC是如何变频的吗？参考Ti的文档仔细琢磨一下应该可以想清楚。

spracy1_Leverage New Type ePWM Features for Multiple Phase谢谢，提供文档，请问你遇到过这种情况吗？看了文档内容，不包含28035芯片F28035的PWM模块类型为type 1类型，参照文档中描述改类型PWM模块存在的问题。

使用两个PWM模块调频，需要同步加载多个比较器，比较麻烦。

使用软件计算第二路开关时间点，不使用硬件相位寄存器。

可以考虑用中断加载寄存器，频率高时几个周期加载1次，避开PWM动作的时间点，还需要在其它中断中允许嵌套中断。
