诚意请教L6599芯片的使用注意点
企业资讯
时间：2023-05-29 08:08:02
点击：

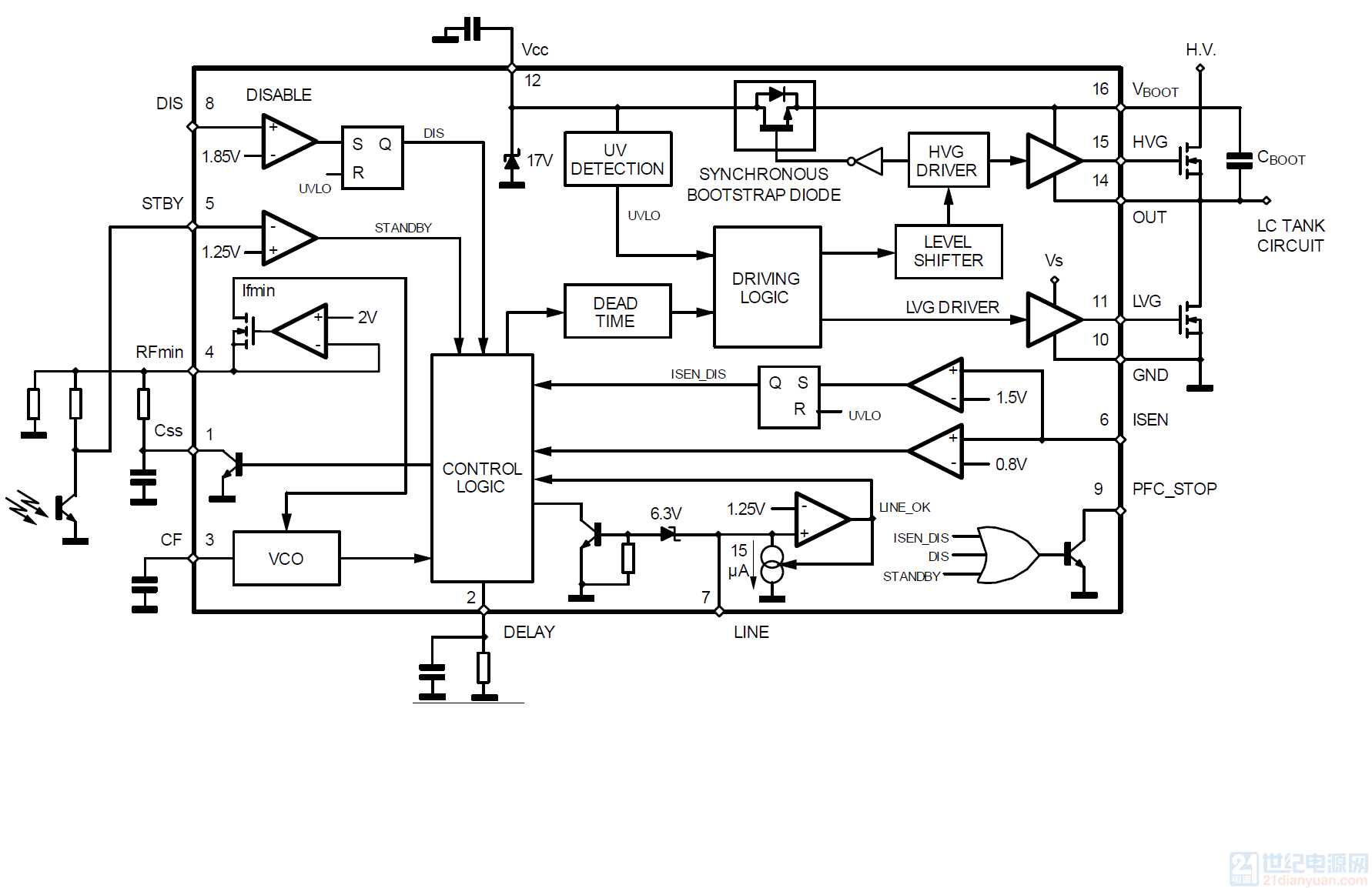

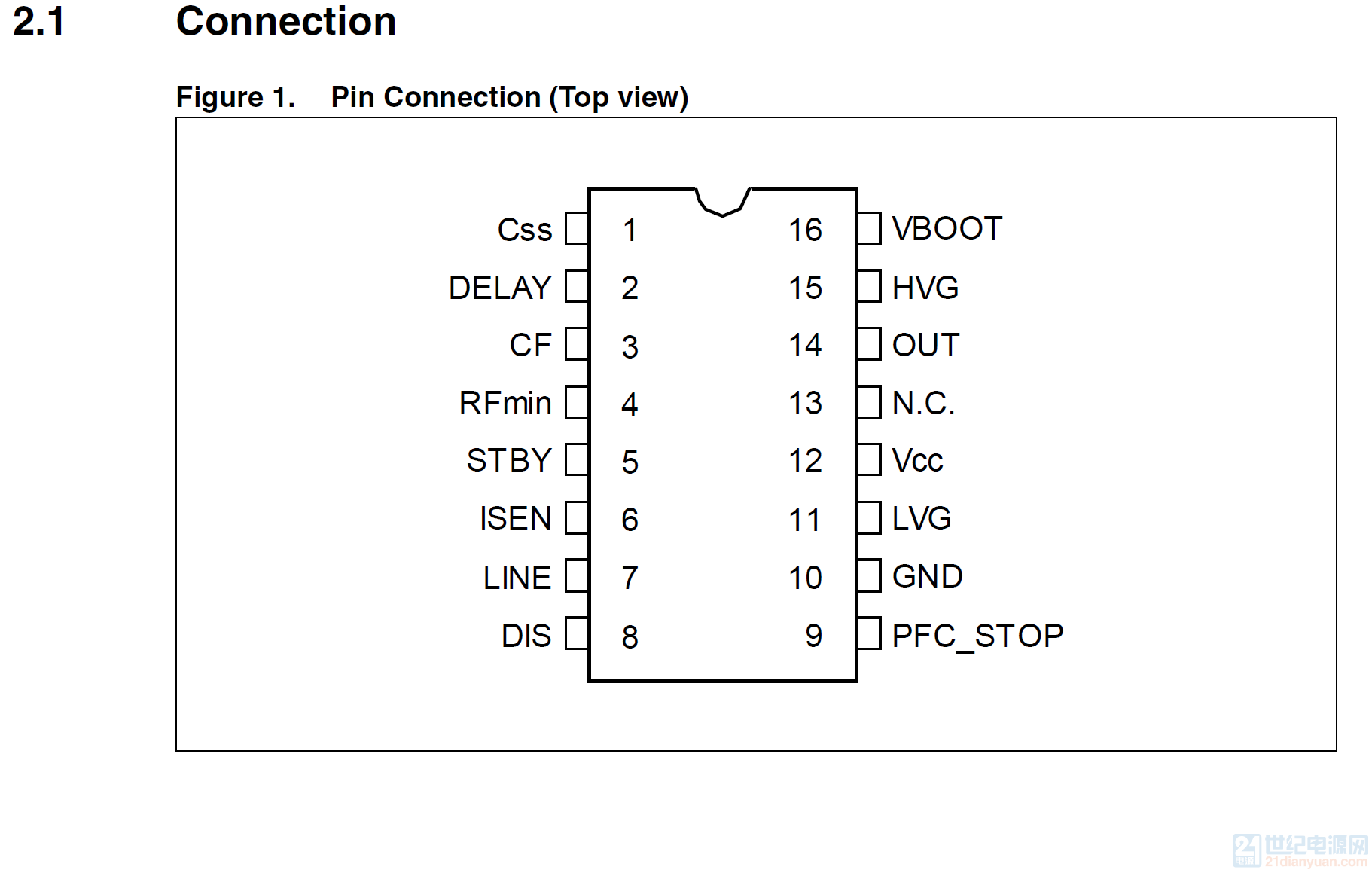

小弟最近准备做一个全桥LLC功率2kw，原来芯片是打算用UCC25600的但是听说这个芯片太不好买了于是想换成L6599，控制板采用与电源副边输出共地的方式，L6599芯片通过专用驱动芯片放大功率后再通过驱动隔离变压器驱动原边全桥管子，原边电流采样采用电流互感器采样的方式，因为英文比较差所以这个芯片手册有很多不懂的地方，想请教一下：1.第8脚的DIS主要起到什么作用？2.第2脚的DELAY又是什么样的作用？3.第7脚LINE好像是检测原边电压的，因为我这里是控制芯片放在副边，这个引脚感觉好像可以不用；4.第9脚的PFC_STOP也可以悬空不用；5.由于15脚与11脚两路PWM要构成互补方式经过驱动芯片后隔离变压器输出，所以这里不存在浮举驱动，所以16脚Vboot和14脚 OUT都可以悬空不用了。
请有用个这个芯片的大虾帮忙指点一下以上，以及还有哪些难点？非常感谢！
L6599D.pdf2021-10-13 20:39 上传点击文件名下载附件下载积分: 财富 -2 635.89 KB, 下载次数: 2, 下载积分: 财富 -2
也有中文的资料。
一般L6599是在原边的。
你放在副边要考虑很多。
我以前发过L6599的原理图，你翻翻。
好的，非常感谢了！先看看
