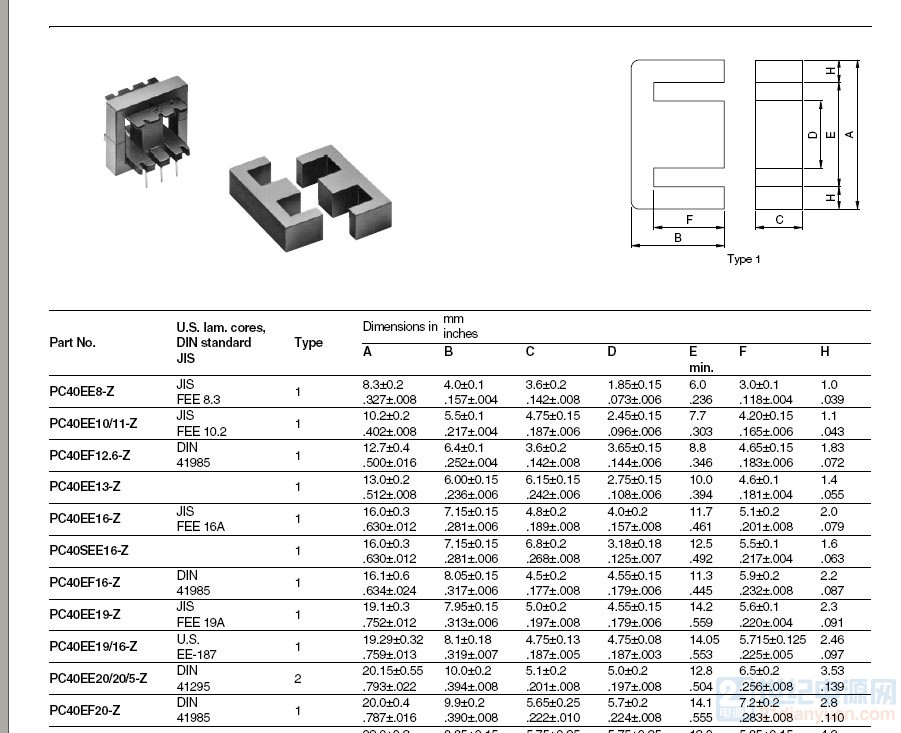

最近看了磁芯截面积的计算公式，以EE型磁芯为例，磁芯中柱的截面积为C*D 并且通常磁芯制造商会将磁芯的中柱面积设计为两个边柱面积之和，即C*D=2C*H。

通常认为磁芯中柱截面积C*D即为磁芯有效截面积Ae，也按照该数值进行变压器的计算。

小弟看了以后，有下边三个疑问：① 厂家为何将中柱截面积设计为两个边柱面积之和，这样做出于什么考虑？② 最小截面积是C*D与2C*H之中的最小值吗？磁芯有效截面积与最小截面积有何差别？③ 在进行平面变压器设计时，通常是对F尺寸进行打磨，以满足砖型电源尺寸要求。

为何几乎没有对磁芯底厚（即B-F尺寸）进行打磨的情况？听同事讲如果打磨底厚会影响磁芯的有效截面积，求解这样是如何影响磁芯有效截面积的。

请各位大神解惑！1,把e型磁芯，在中间剖开，想象成两个长方形磁芯，如果一大一小，同样的绕组，同样的电流，小的先扛不住，饱和。

设计成相同大小，同时饱和。

2，上面已经描述，一大一小，取小。

截面积同理3，这是动了截面积了，以最小截面积算找了一个E型磁芯变压器内部磁通示意图，磁通φ是流经A、B、C、D这个磁路，其中A、C为中柱面积的一半、B、D为边柱面积。

流过同等的磁通量，在面积最小的地方，磁感应强度B最大。

因此，磁芯有效截面积Ae应为磁路中A、B、C、D四个区域横截面积的最小值，这样理解对的吧？磁通.jpg (50.14 KB, 下载次数: 0)下载附件2021-8-28 11:02 上传你就想象成一条大河分叉成两条小河，如果两条小河的截面不等于大河界面，最终结果就是大河不满小河溢出。
