多年前，一台铁城 的无PFC,LLC后级DSP数字电源充电机（1.5KW）摆在研发室， 在场工程师们当时议论该充电机拓补。

我和同事们一样的惊讶。

从理论上讲LLC的适应的输入输出电压范围不适合做充电装置。

但人家还是做出来了。

原由还是市场竞争减低成本的产物。

但是的卖点还算不错。

风靡一时。

DSP对我来说，一窍不通，别说编程了。

我1年后手头有了一台同类产品，进行解剖分析一番。

心想能不能用LLC芯片来代替DSP。

经过一番考证，下定决心开发。

花了3个月时间终于出来样机并通过验证。

由于市场价格不断地下掉， 造价偏高。

仅仅做50台货。

第一次做LLC。

幸亏市场上有各规格变压器，机壳配套。

磁性器件基本不用费力，好朋友软件全包。

经历那次的折腾，感触颇深。

废话不说.把全部电路图分析，设计构思，软件逻辑，和芯片工作机制的修改过程分享给大家。

希望老铁们多多支持，指点。

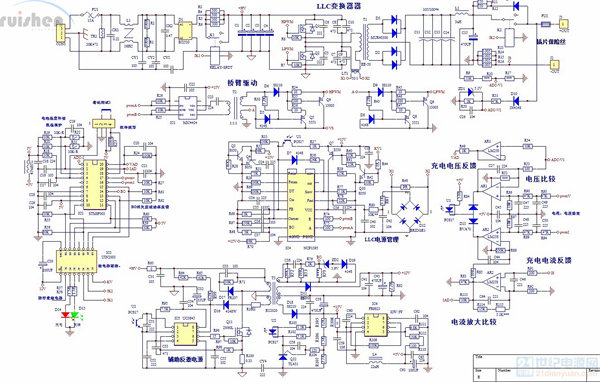

这是电路全图， 不大清晰， 后面我把每个单元部分插图分析。

非常有借鉴和学习的资料帖，期待技术大佬后续跟进。

有时间过久，公司内部资料，测试资料不全。

全凭记忆。

感谢支持。

https://bbs.21专注于大电流电感设计、制造/thread-331520-1-1.html本人的拙作，望点评一下。

无PFC，LLC谐振： 输入电压：AC165- 260V， AC 180V > 降%30功率充电模式< AC240V输出电压： 36- 59.8（48V电池组）， 45-73.5（60V电池组）， 54--88.2 (72V电池组）功率因素：最大 0.65，最大输出功率：1600W（恒功率）充电终止：0.1 *最大（A）亏电补充: 0.2*最大（A）充电方式：多段式标准曲线，（线性式充电电流方式）外置电池温度补偿：0.04系数。

软输入插拔。

充电插拔识别，零电流继电器闭合，工作频率：100KHZ下限频率：75KHZ上限频率 : 200KHZ高频变压器： EE-55磁集成，谐振，输入 --功率变换- 输出电路lllc.jpg (117.19 KB, 下载次数: 3)下载附件2021-10-21 14:15 上传输出滤波电容总量太小了吧，纹波要求不高？稳波不是很大，电池（免维护）本身类似电容特性。

叠层电容高频特性比其他电容，价格贵点。

后面还有平滑电感和电解电容。

专用充电，确实可以这样搞。

现在20KW的电动汽车充电模块输出滤波电容也是这样搞的。

这是输出电压，电流放大，比较电流iiii.jpg (105.25 KB, 下载次数: 1)下载附件2021-10-21 15:01 上传PWM1和PWM2刚上电的时候，是怎么设定的？这两个单片机输出PWM 信号经过积分后变成直流电压供比较器做参考源。

改变占空比就是改变参考电压。

这样就能调节输出电压，和电流嗯，你这个思路很好，我也要学习一下。

我昨天思考的是，电源刚刚上电时这两个PWM该如何配置，现在再想一想，刚上电和稳态工作时，只要输出电压电流基准确定是多少电平，这个PWM输出值也是固定的。

对吧？如果要调整输出参数，可以配置PWM来实现调节。
