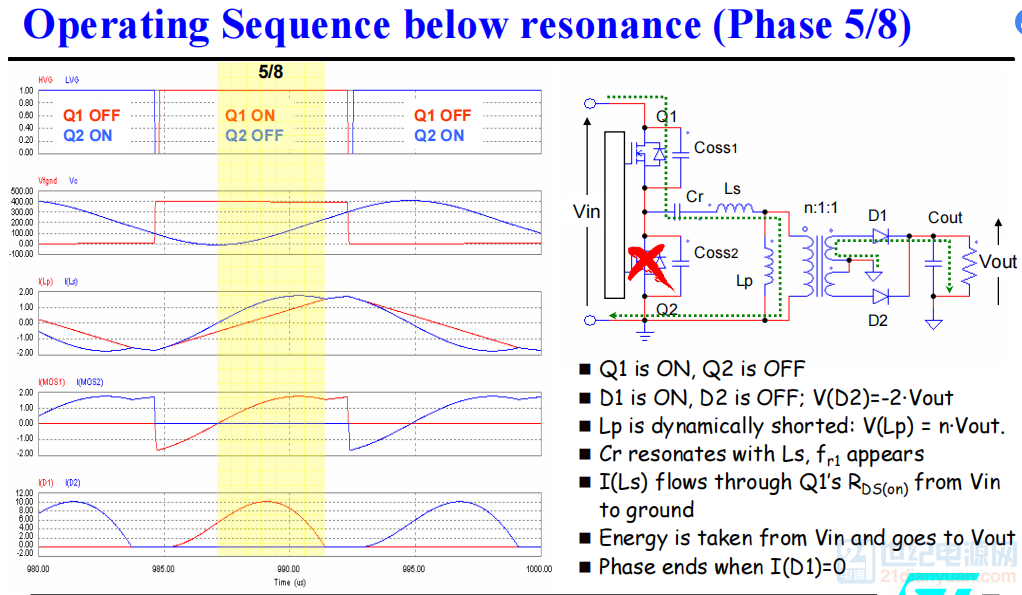

上面是当开关频率工作在两个谐振频率点之间的一个状态，想问下4/8图，它的能量是如何传递到副边的，D1为什么在这个状态会导通呢？励磁电感和谐振电感电容如何实现能量交换的，励磁电感在参与谐振的过程中有储存能量吗？再实在费解，望高手解惑！ 建议楼主结合变压器同异名端结合波形图自行分析一下就是这个MOS导通以后，电流从S到D这段，变压器同名端是如何搞不清楚，才向高人求教呢D1 在5/8 图时间导通。

5/8状态后 ，还有一个状态图。

也就是 在Q2开通前，应该有8个状态图。

pppp.jpg (173.96 KB, 下载次数: 3)下载附件2021-6-11 08:56 上传是有8个图，其他都能看明白，就是这个MOS导通以后，电流从S到D这段，变压器如何交换能量没看懂4/8那个图，电流从S到D，变压器和谐振电感同名端是如何呢为啥8-3死区时间，D1不导通，到了8-4，上管MOS导通以后，D1就导通了，能用同名端解释一下吗？谢谢fff.jpg (175.06 KB, 下载次数: 2)下载附件2021-6-11 10:36 上传https://bbs.21专注于大电流电感设计、制造/thread-282335-1-1.html?fromuid=134554这个帖子里面几个LLC 表格参数计算 ，你看看有没有用的到谢谢你的解答！你附图和我附图的是，2个工作状态吧？我那个是低于谐振点，你那个是等于谐振点的！始终就是没想明白，Q1导通后，MOS电流一开始是从谐振腔流向母线的，当谐振电流过零以后，又从母线流进谐振腔！这个电流流进流出谐振腔，输出D1二极管都会导通！实在想不通！你好, 我在网上找不到中文版的, 请问是不是可以跟你要这份中文版的档案 谢谢能不能发一下中文版的资料我搜索也只看一下，没有下载。

（ LLC工作原理）
