高压气体放电管主要应用于电源类产品，满足安规UL 60950、GB 4943与电磁兼容标准IEC61000-4-5、GB/T17626.5之间矛盾的产品，安规要求要满足电源线对地耐压AC1500V（或更高），一般情况下会选择一个3000V~3600V的放电管，以此来满足对地耐压要求，同时也为雷击浪涌防护提供导通路径。

针对此应用领域浪拓推出表面贴装高压气体放电管。

对于不同端口的应用，同系列的产品规格如下可选：尺寸：5.5x4.0x4.0mm电压范围：70~3600V通流能力：3kA~5kA@8/20μs 1）共模绕组两端并玻璃气体放电管/半导体放电管有什么作用？2）它的效果与直接放电针焊盘效果哪个好？3）如何判断共模绕组两端需要并玻璃气体放电管/半导体放电管?Br一般来说共模电感的功用除了在EMI防制上的效果外，在雷击瞬间时，假设电感不饱和的情况下，雷击电压会被电感所抑制住，而产生出的雷击电流涌波也会比较低。

但实际上共模电感会在发生电击瞬间后的几ms产生瞬间饱和现象，电感的阻抗瞬间消失，所有的电击电流涌波直接经由桥式整流器进入大电容。

所以，防止共模电感在瞬间饱和的一般对策有加陶瓷气体放电管、尖端放电layout等等。

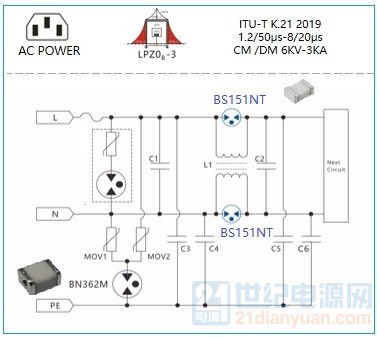

QQ图片20210525123652.png (25.93 KB, 下载次数: 0)下载附件2021-5-25 12:38 上传我以为是：打雷时，共模电感产生类似升压的效果·····，加了GDT可以抑制升压效果。

不知你有没有数据对比？比如说打雷时测共模两端的电压，加与不加GDT时的电压差异。
