请各位大师帮忙分析一下。

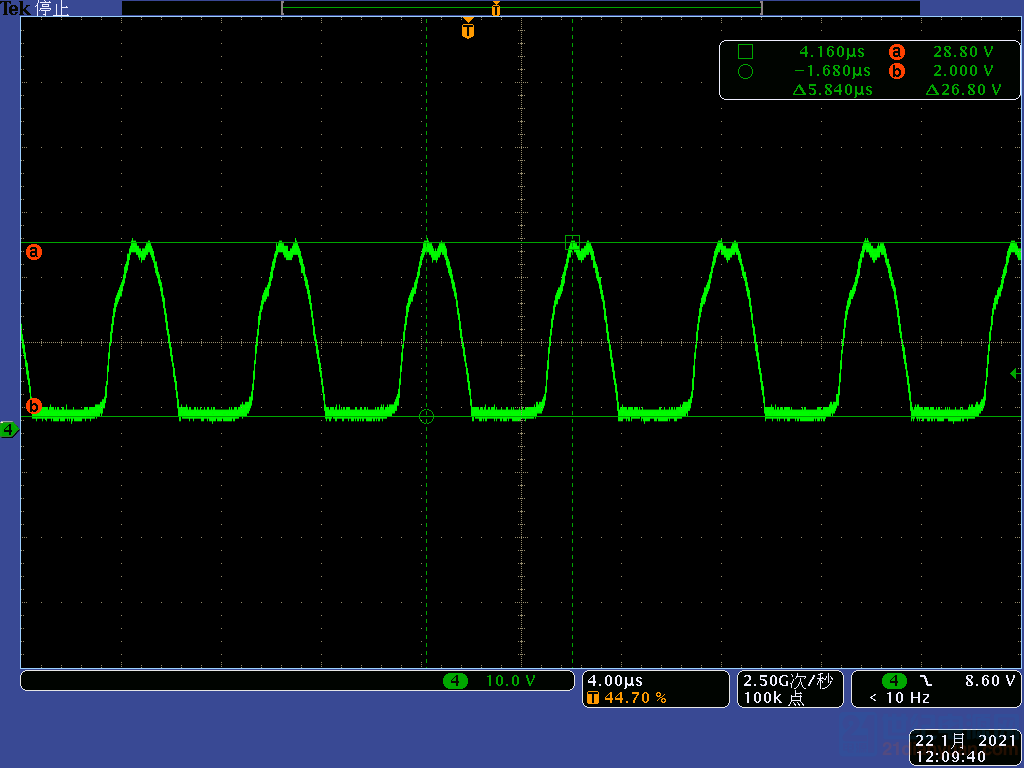

自激推挽振荡波形，加载状态振荡波形没有问题，测试点为振荡三极管集电极，如图1、图2。

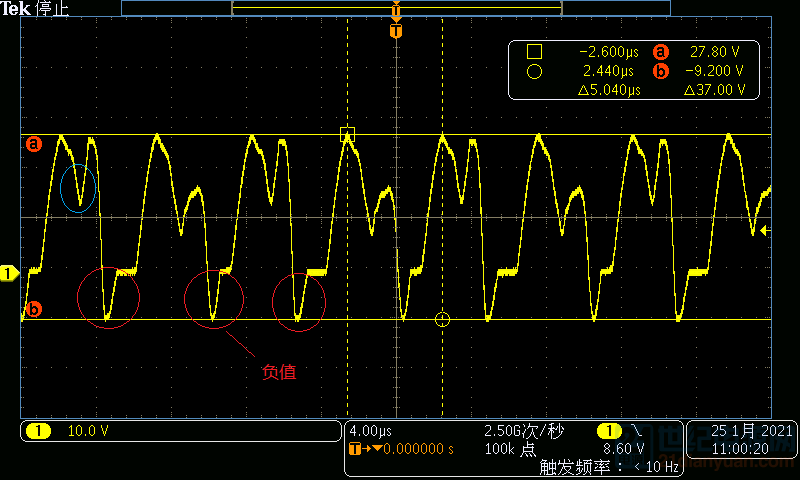

但空载状态下，振荡波形变得不规则，一只三极管的波形会复现负值？见图3红色标注内。

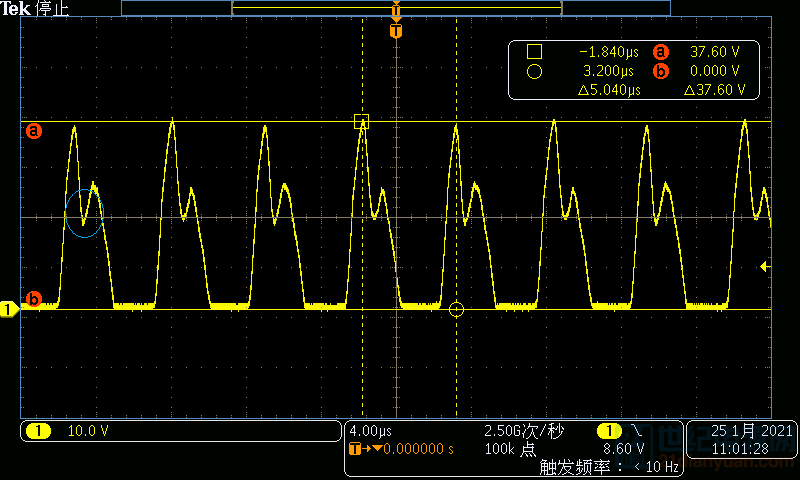

另外，空载状态下尖峰处的分叉是什么引起的？请大师们不吝赐教。

空载不出力，也就不必追究波形什么样，耐压不超即可，不放心的话，可以像MOS体二极管那样外加二极管保护负压但是我理解不了为什么会有负值啊，饱和的三极管集电极应该接近地电位啊，为啥还会出来负值。

请大师指点。

切换瞬间电平不能确定，有不对称因素即可出现负压仔细想了一下，好像有点思路又不太明白，不对称是指在正负两个饱和磁密变化时，如果变化量不相等，就得进一步拉低一只管的集电极电压也就是增加电感线圈电压来促使变化量相等吗？谢谢大师指导。

这事不必追究，无伤大雅，倒是5楼的兄弟提醒，那就是不对称因素负载要全波整流。

为什么要全波整流？有可能是寄生参数引起的结果。

谱尼测试感谢分享拿掉C电容， 波形轻载不对称，说明电路的器件（三极管）本身有差异。

调激励电流试试，可以弥补修正的方法很多。

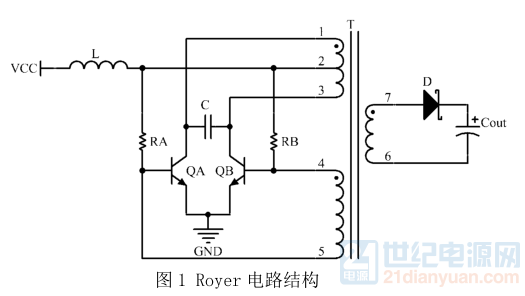

你这个只是原理上的原图电路。

嗯嗯，非常感谢，三极管的差异主要是考虑放大倍数吧？但用万用表测得的静态的放大倍数都差不多。

除了三极管，与三极管相连的两变压器初级线圈电感量差异是不是也会导致此现象？电感量差异，应该不会多大影响， 圈数一致就行。
