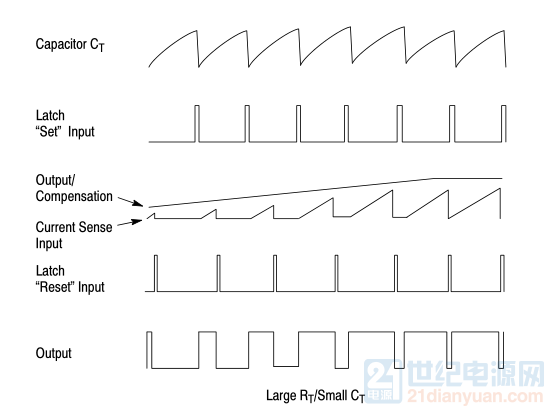

结合自己的测试验证，存在以下几点的疑惑：第一点：对于芯片的工作原理，芯片调节输出方波的占空比是通过VFB和电流检测引脚ISENSE来调节的，3843时序图和内部结构如下： VFB的电压通过和内部基准源2.5v比较，进而通过误差放大器进行放大，输出电压在1.4v-4.4v内对输出方波占空比进行线性调解，调节范围在0-100%。

我理解得原理是这样得但是老师说直接控制VFB得电压就行了，就可以调节占空比，ISENSE只是为了过流保护得，我得理解是ISENSE不仅仅过流保护还是调节占空比得关键。

而且我也不知道ISENSE得充电波形怎么来得，怎么升压从电路中。

第二点：输出结果疑惑实际测试的时候，误差放大器表现得像比较器，只有高电平6.11v和低电平0.8v得输出，无论我怎么调电压减小误差放大器两端得误差，仍然是这样得结果，此时高电平电压使得输出方波得占空比是最大得,为92%。

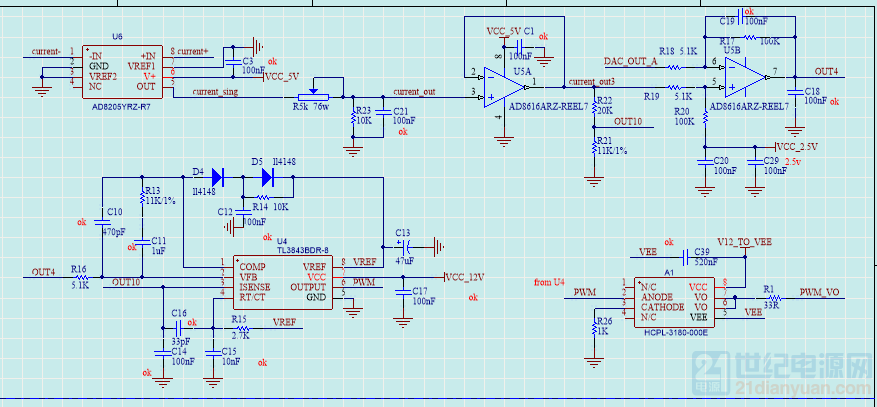

另外测试得时候SENSE引脚加得是直流电平，也就是不变得，按理说这时候锁存器不影响占空比，难道占空比初始就是这么高？下面是电路图： 电路中，为了研究这芯片，我段了前面差分放大器得输出。

直接给运放接了3.3v，也就是SENSE段得电压是固定得，0.4v左右（我换了分压电阻为3.3k）。

虽然我知道应该不会影响占空比。

我现在怀疑反馈是不是有问题，求大佬给我指点下，破防了快。

最佳答案 joezzhang 查看完整内容 仔细看了你的原理图，那个DAC输出在原理图上是对的，就是一个基准的作用那个差分放大器就是用DAC做基准对输出电流信号放大，然后这个信号进入VFB所以实际上是两级放大电路，但是同相放大那一级只是一个线性放大，所以需要3843内部的放大器来做误差放大Isense电平是被占空比控制的但又反过来影响占空比，初始启动阶段Isense为0，随着占空比增加，电感电流随之增大，从而在Isense脚产生了锯齿波对占空比进行限制。

占空比由Vcom ... 你是怎么控制的VFB电压？上面得运放得反向端接了DAC得输出，DAC是芯片根据设备得温度进行调节电压得，因为是单独测，现在我是自己写了程序然后改变DAC输入电压，这样改变运放得输出电压，从而改变VFB得电压。

我的VFB从2.7v调到2.0v输出占空比可就是没有变化一直都是最大的占空比。

这时候的3脚是直流电压的，但是就算有锯齿波信号在3脚，误差放大器输出跟比较器一样，只有6.11v和0.8v，这样永远都调不了占空比，误差放大器怎么表现得跟比较器一样？难道是我调得误差调=太大了，可是我是u从大于2.5慢慢跳下来得。

我现在打算直接接电压到1脚COMP上了，然后再接个锯齿波到3脚，看看1脚电压从1.4到4.4能不能改变占空比。

因为你没有形成闭环，也就是没有采集输出电压控制占空比，误差放大器输出自然就变成了比较器。

误差放大器要形成闭环才是误差放大器否则自然就是比较器了。

啥意思？是把COMP脚得输出反馈到输入VFB中吗？图中得电路不算闭环吗？还是PWM得输出？的从输出电压采样，通过闭环调整占空比，你的电路中是怎么将输出电压与COMP端联系起来的？就是这两块了，DAC的输出是由主板芯片控制的，不在这一块板子上，当PWM打开后会形成电流使得差分运放产生电压差通过取样电阻，取样电阻哪里的负载再下面，这个运放增益是50倍，电路最大电流10A，采样电阻为0.01欧，这样差分运放的输出再0到5v之间经过分压，电压跟随到运放的同向端跟DAC电压比较输出街道VFB，然后VFB与内部2.5比较，差生电压VCOMP。

我刚开始理解就是这样的，外部的DAC电压输入到运放反向端然后和同相比较，输出电压再0到5v之间，街道VFB中与2.5比较产生稳定的输出电压，然后就是ISENSE管脚进行充电，比较，生成第一个PWM波形，然后重复这个过程起到调节占空比的作用。

也就是ISENSE脚和VFB两个空置占空比。

老师说只要调节VFB就可以控制占空比了，我不相信，我刚才直接测了，原理就是两个一起控制PWM占空比的，根据它提供的时序图。

不知道理解的有没有错。

感觉楼主对电压的取样地点有问题，电压应该取自输出端通过反馈回路来共同传输给2脚和1脚，然后才能让3843完成占空比调节。

现在主要的问题是误差放大器为什么表现得跟比较器一样，我从2.7v，慢慢得调到1.8v然后输出电压只有高电平6.11v和低电平0.8v，虽然和手册上写得高低电平一致，但是这现任不符合误差放大器得功能，我想先把这个问题解决，是不是反馈有问题，按理说误差放大器应该可以输出0到6v，所以这是什么原因呢，误差放大器一直表现得跟比较器一样。

首先必须把这个问题解决，然后再来看看占空比能不能调节。

现在可以调节占空比了。

这跟我之前分析的3843的工作原理符合一致，我直接加电压到VCOMP引脚，然后再ISENSE引脚加入了对称性为90%的锯齿波信号，模拟3843的充电过程。

锯齿波的幅度为1v，只要再内部电流检测比较器中反向端信号不超过1v，那么占空比就可以进行变化，符合3843的时序图。

事实测量正是如此。

VCOMP大于4.4v.jpg (308.67 KB, 下载次数: 2)下载附件2021-10-15 10:16 上传起码现在原理跟我i分析的一致，占空比是通过VFB和ISENSE来共同调节的，误差放大器进行稳定电压，ISENSE引脚存在一个锯齿波电压进行，相当于定时作用，同误差放大器的输出进行比较再电流检测端，然后控制占空比.
