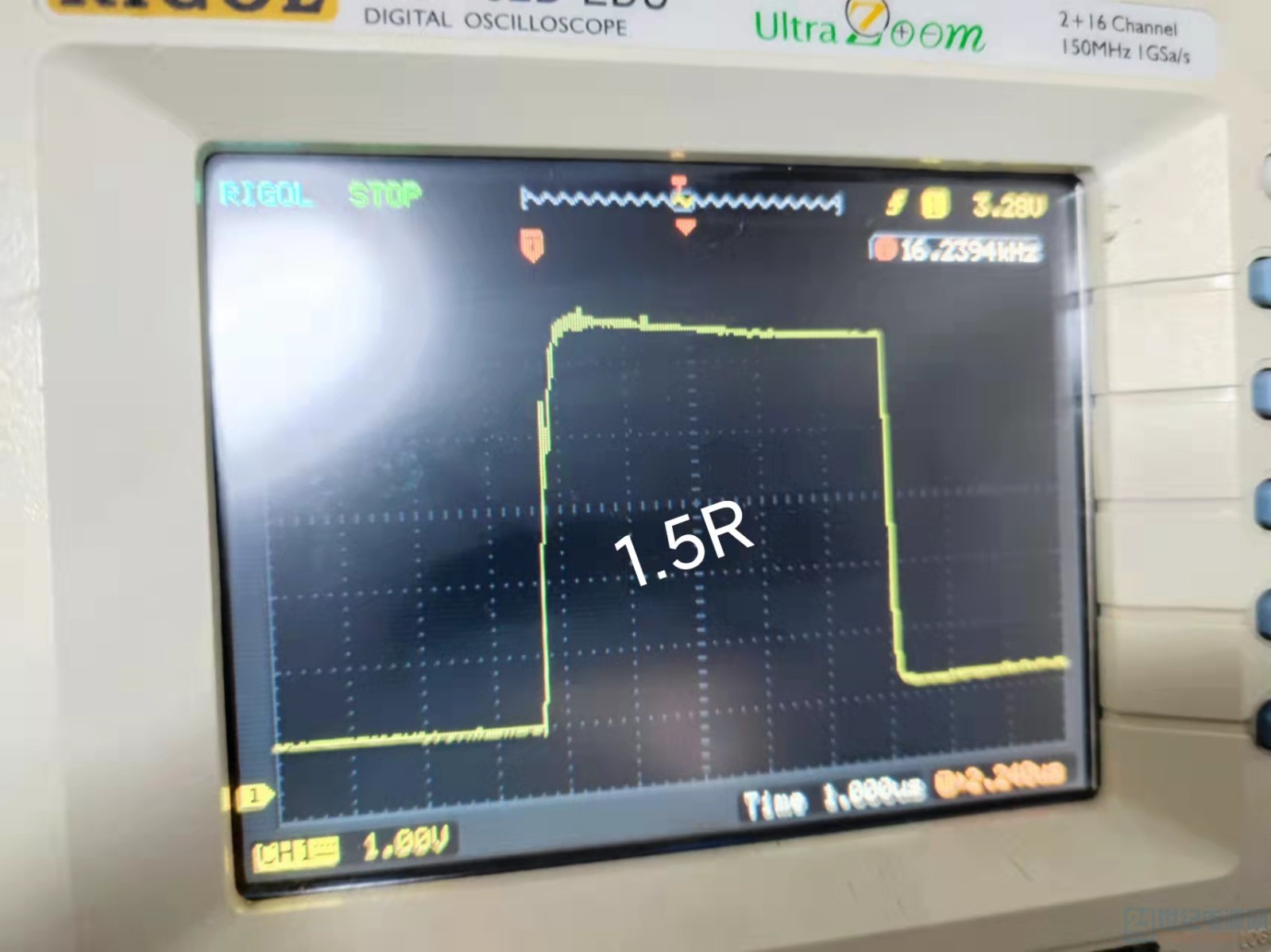

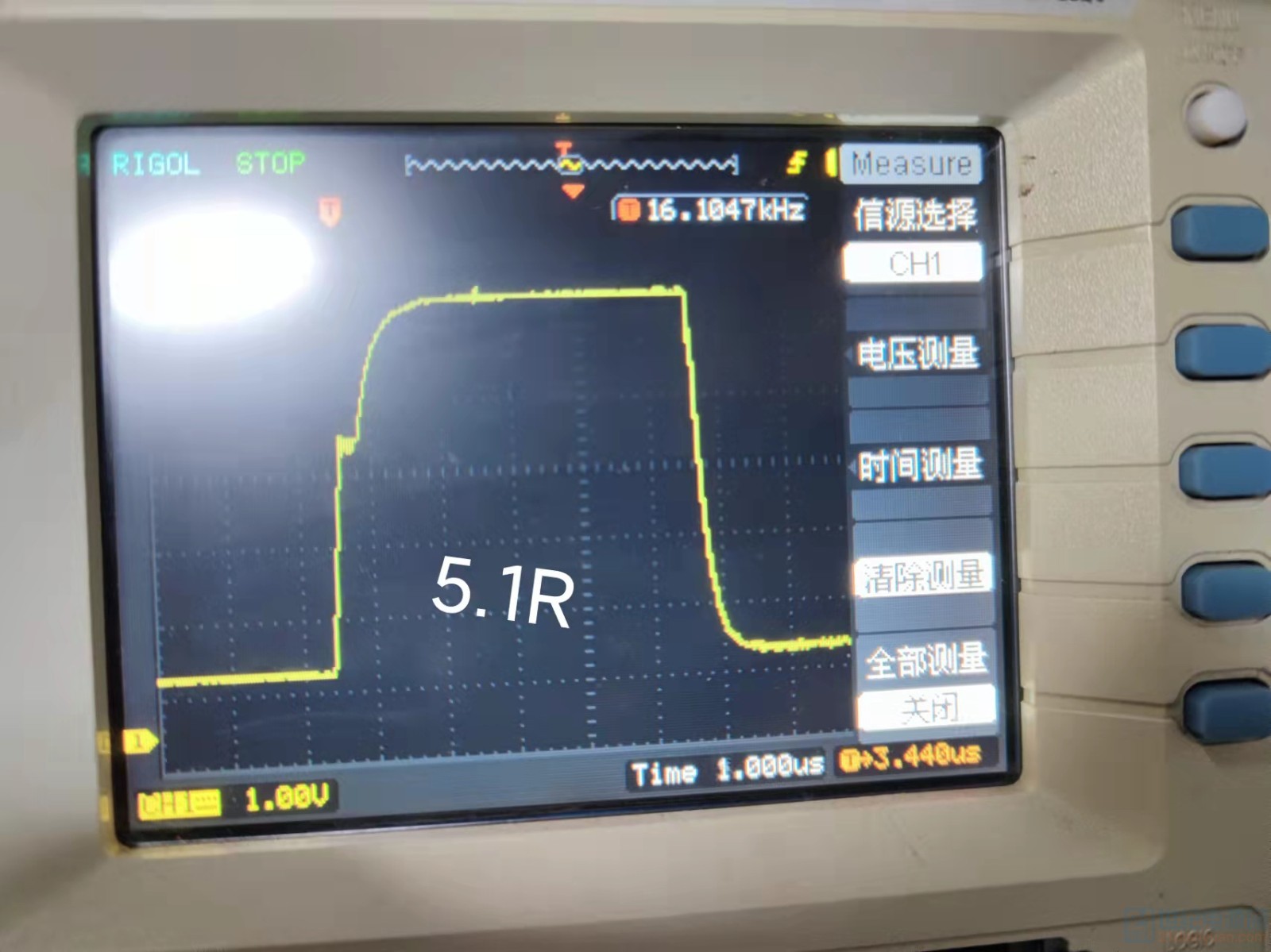

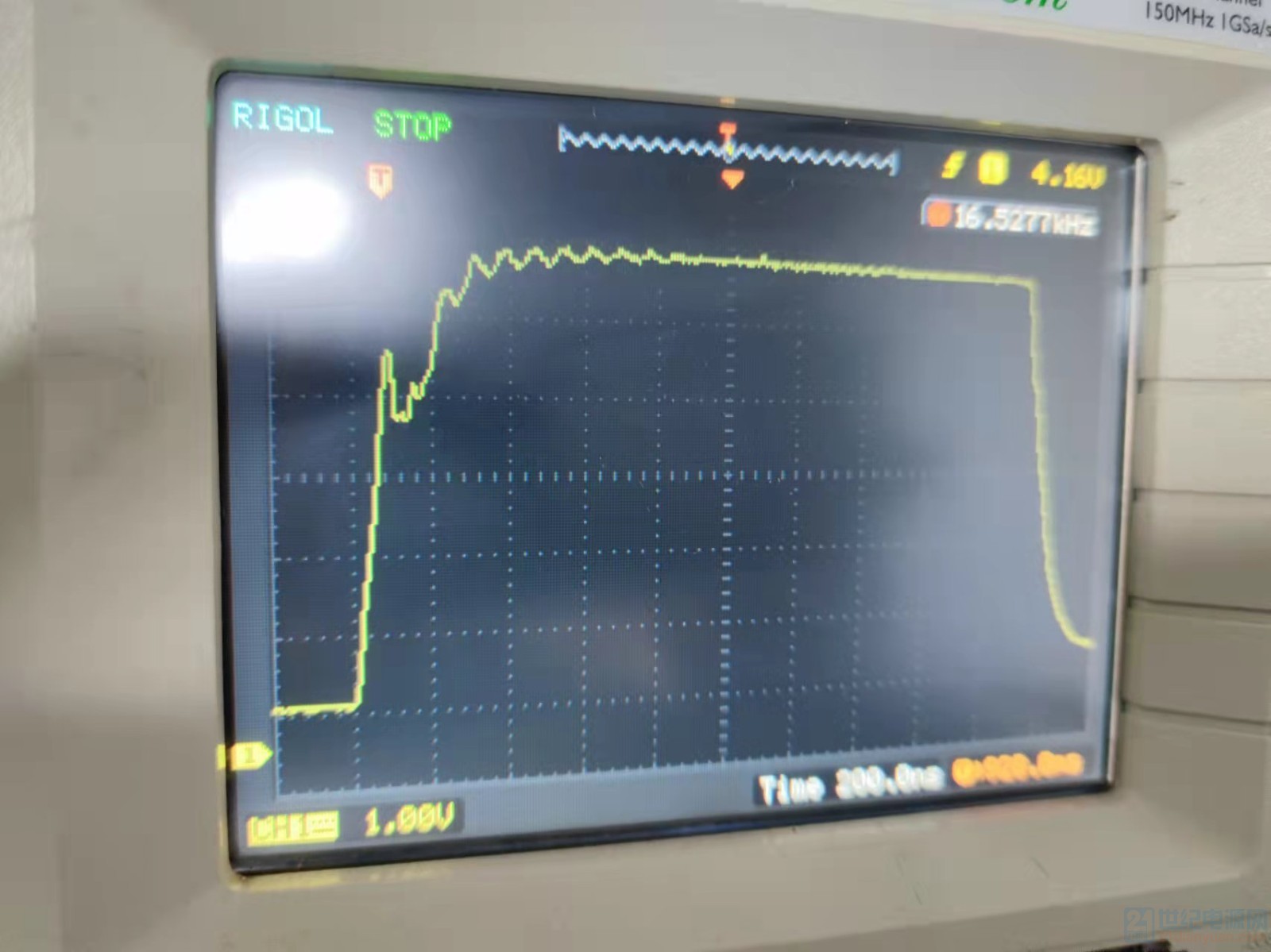

Hi 各位高工: 一个很简单的CMOS驱动,N531 驱动 YPI75N75, ypi7575c.结果波形如下图:图中1.5是更换不同的驱动电阻后的,图二是图一放大后的,图3是5.1驱动电阻的
从波形直观分析,是驱动能力不够,降低驱动电阻后振荡增加了。
但N531的驱动电流达500Am驱动一个管子不应该不够吧(原计划是驱动几个的)?如果不是驱动能问题,难道是布线问题?你这个管子驱动RG 10-15R就行了。
属于正常波形。
Qg较大Mos都是这样的波形,只要效率温度o'k就行。
电源侧电容离远了或寄生参数有点大。
驱动电阻离MOS太远了。
这是板子上的寄生电感与MOS电容形成的震荡。
