LTM4691 是一款高效率、双路输出降压型µModule®降压稳压器，能够通过 2.25 V 至 3.6 V 输入电压为每通道提供 2 A 连续输出电流。

此开关模式电源采用 3 mm × 4 mm × 1.18 mm 小型 LGA 封装。

这个小型封装中包含开关控制器、功率 FET、电感和所有支持元件。

每个输出可通过电阻独立设置的可编程电压范围为 0.5 V 至 2.5 V。

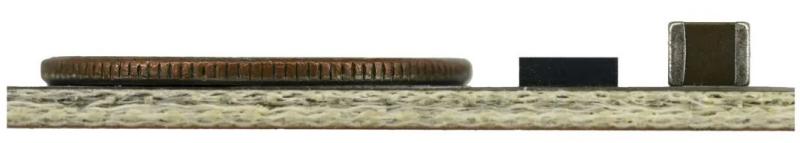

图 1. LTM4691 放在一枚硬币和 1210 大小的陶瓷电容旁，可以看到它的外形纤薄。

LTM4691 的每路输出可提供 2 A 电流，并且只有几个小电容和电阻。

µModule 稳压器包括内部反馈环路补偿，可减小额外元件的数量和尺寸。

开关频率默认为 2 MHz，没有任何外部元件或输 入，但可以同步到 1 MHz 至 3 MHz 外部时钟。

为尽可能提高反馈环路的性能，只需添加几个小外部电容就可完成内部补偿的环路——从而产生足够的稳定裕量和出色的瞬态响应性能。

其他 特性包括 PGOOD 信号、输出过压保护、过热保护、精密运行阈值和输出短路保护。

使用全陶瓷电容的小型解决方案图 3 显示紧凑型、全陶瓷电容解决方案的原理图，它充分利用了 LTM4691 的内部电路。

图 2 显示微型解决方案的照片。

图 4、图 5、 图 6 和图 7 显示 DC2910A 演示板的热性能、效率和负载阶跃性能。

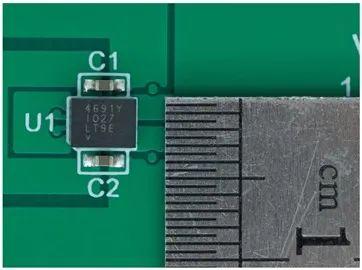

图 2. DC2910A 演示板上的小型 LTM4691。

除了所示的两个输入电容，板的背部还装有输出电压设置电阻和多个电容。

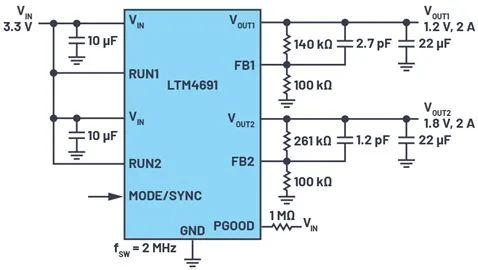

图 3.VIN= 3.3 V、VOUT1 = 1.2 V、VOUT2 = 1.8 V 和 fSW = 2 MHz 的 LTM4691 设置的简化原理图。

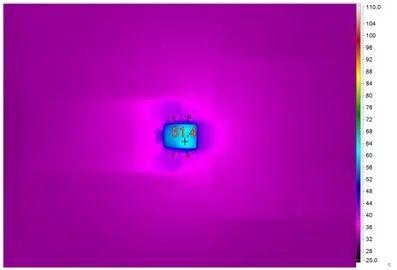

图 4. LTM4691VIN = 3.3 V、VOUT1 = 1.2 V、VOUT2 = 1.8 V、fSW = 2 MHz、IOUT1 = 2 A、 IOUT2 = 2 A 以及 Ta = 23°C，无强制气流。

图 5. LTM4691 VIN = 3.3 V、 VOUT1 = 1.2 V、 VOUT2 = 1.8 V 和 fSW = 2 MHz 的效率曲线。

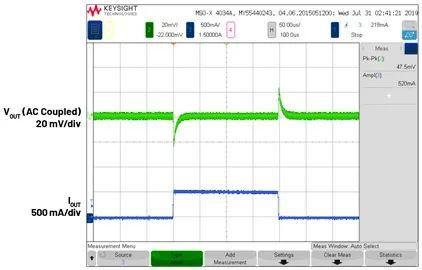

图 6.VIN = 3.3 V, VOUT = 1.2 V 和 fSW = 2 MHz 的负载阶跃。

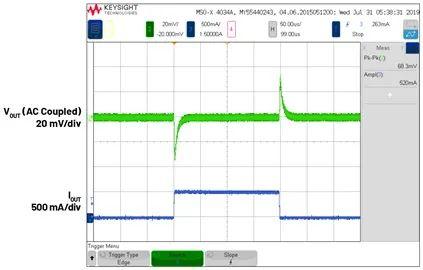

图 7.VIN = 3.3 V、VOUT = 1.8 V 和 fSW = 2 MHz 的负载阶跃。

结论LTM4691 外形小巧紧凑，适合紧密空间，可以说对于紧凑型设计同样重要。

LTM4691 的热性能和效率很高，可尽量减少对笨重热缓解元件的需求。

同样，为适应微型封装，并没有牺牲瞬态响 应性能和输出稳定性。
