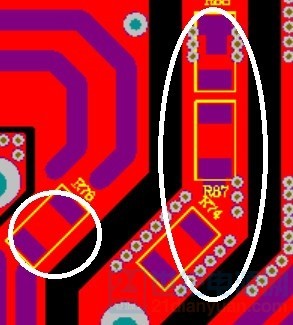

在一款产品PCB上看到在个别表层走线上并联了一些贴片电阻，这些贴片电阻是被PCB走线短路的，这些电阻有什么用？ 实物你见过吗？估计是不焊接，就往焊盘上上点锡。

没有阻焊层，散热效果更好。

PCB上其它地方表层铺铜有很多开窗，需要镀锡散热。

如果是散热作用，和其它地方一样，开窗即可，不用这么麻烦放个电阻封装，感觉应该不是散热用。

电路中有很多地方都放了这样类似的电阻。

看着像是串联吧不是串联，底下铺铜是贯通的。

在需要的时候贴0R电阻，增加铜箔通流能力。

也这么想过，这种电阻都是贴在主功率回路上。

Layout的个性化操作，无需揣测。

好习惯。

可以减少改版次数。

调试有必要时割开，加电阻等元件。

焊盘也可以当测试点。

如果没有用，不影响生产。

如果需要，通知PCB厂简单修改相应位置即可，不需要重新制版。

这个是吸收辐射的电路这个没有原理图，你是怎么看出来吸收辐射，这个可以从PCB上看出来？还是PCB设计有这个方法？利用焊盘挂锡嗯，有可能。

这个与表层走线开窗有什么区别？
