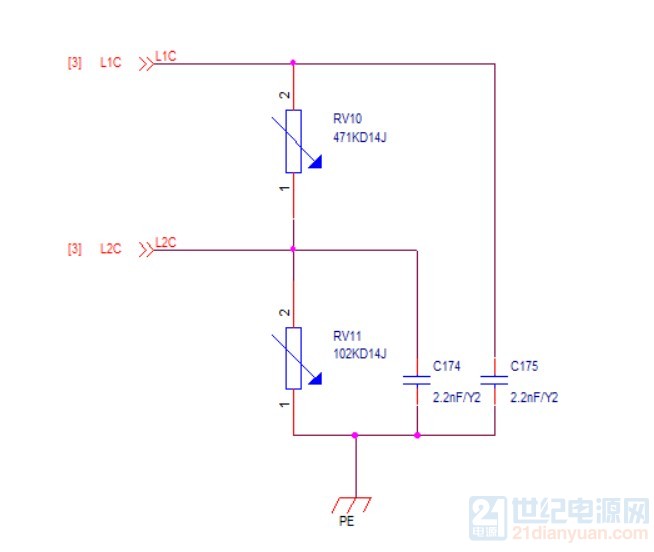

请问图片中RV11的作用，如何选型 最好不要压敏电阻直接接地，串一个放电管比较好，选型原则是放电管电压高一点，一般3000V，不然你LN对地耐压测试过不了。

网内有很多这种应用，你搜搜就可以。

LN线压敏的前面有保险管吗?一般不能这样设计的。

因为压敏的失效模式是短路，失效时没有保险就直接对地短路，电流很大可能会烧铜箔，可能会有明火，很危险。

一般是两个压敏一端分别接LN,两个压敏另一端接在一起之后，接气体放电管，气体放电管另一端接地。

不会这样搞吧？他前面应该还有电路，只是他没画出来而已管前面的电路画没画，他这个图中就是压敏接地了，这样接肯定不行，跟前面电路没有半毛钱关系不能这样吧，对地要串放电管。

采用压敏电阻与放电管串联最为稳妥。

在电源系统正常运行是，由于放电管的隔离作用，压敏电阻几乎无泄漏电流流过，这就大大减缓了压敏电阻因长期流过泄漏电流所产生的老化现象。


只是这个电路放电管要做处理，不然你600V的工作电压耐压测试会报警的。

一般都是用3000V。

这个放电管工作电压越低浪涌越好过，但是与其相接的两个压敏也越容易坏。

要平衡处理。

楼上的回复非常有道理。

通过AC1500V绝缘等级测试时，气体放电管须采用直流击穿电压3000V的二极气体放电管（B5G3000L）。


提问的帖主可以直接找他们出方案，只要你把防浪涌电压等级告诉别人。

他们图中几种应用方式我都使用过，没问题。
