L6562A工作异常
企业资讯
时间：2023-03-31 08:08:01
点击：

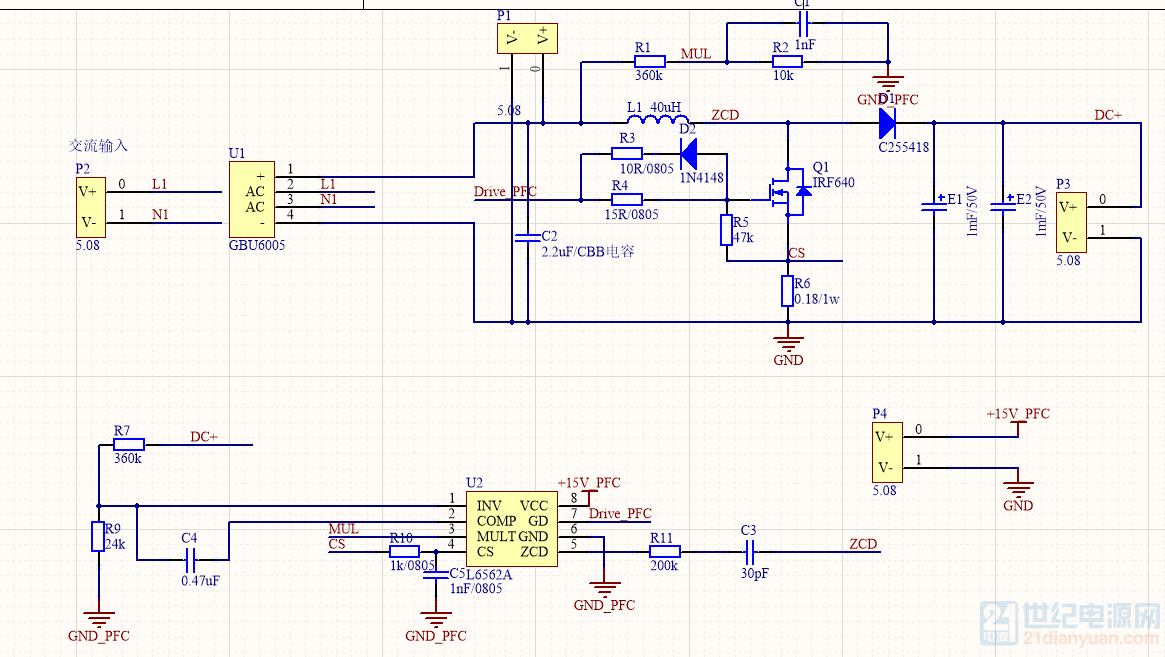

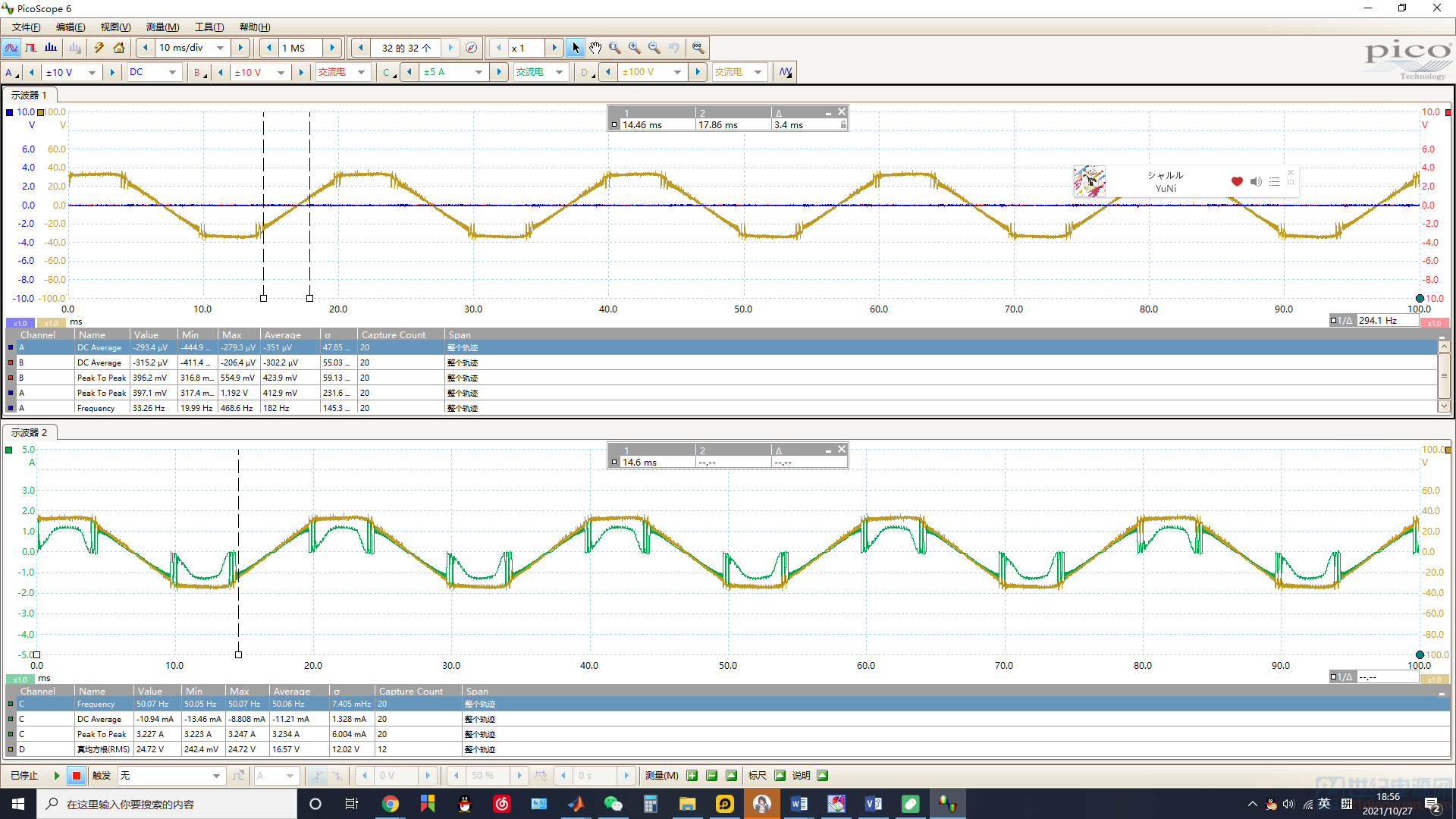

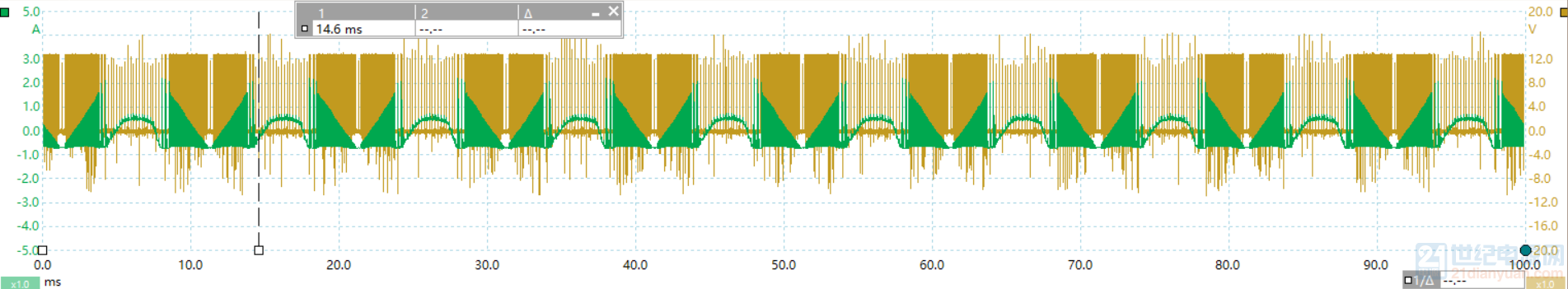

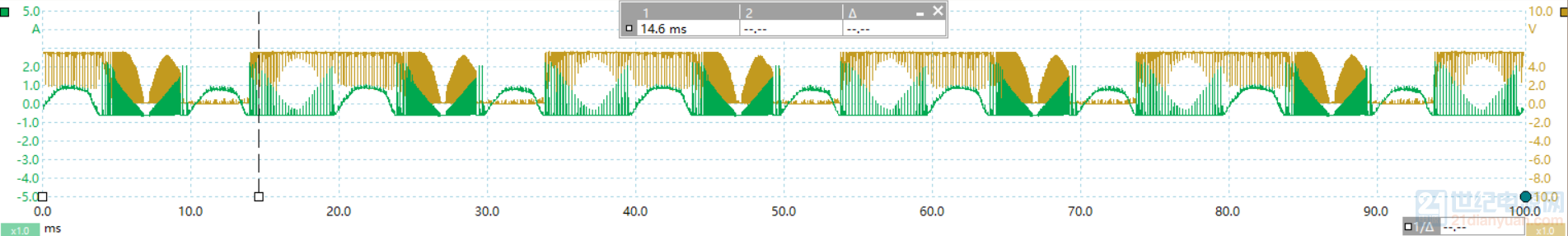

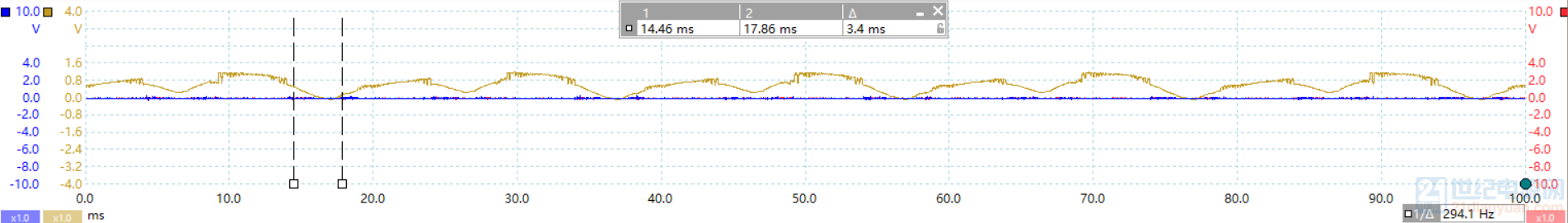

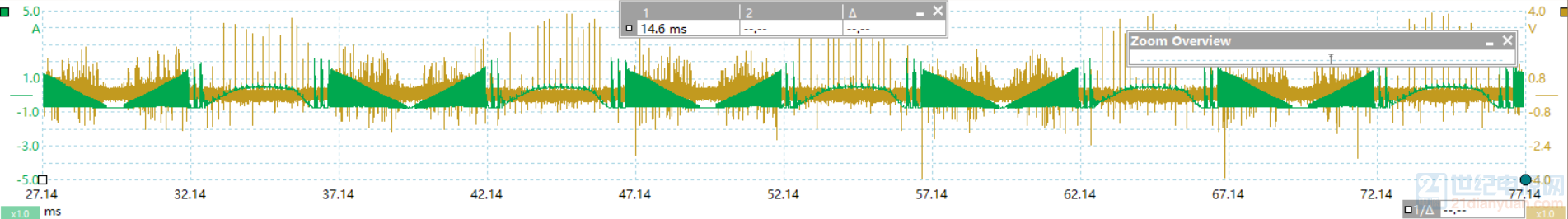

各位前辈大家好，最近在用l6562a做一个单级PFC,供电采用的外部供电，所以没使用辅助绕组，通电后输出电压只有30V,输入有效值24V，设计的是输出40V,输入电流和电压都出现异常，电感电流也不对，麻烦大家帮忙看看问题出在了哪里，图中绿色的是电感电流
给楼主两个参考建议试试看效果：首先是R5换成10K；其次是R3、R4的位置兑换；最后是在输出端加入高频滤波电容。
另外楼主可以参考一下该资料https://wenku.so.com/d/3e88bf39117762cc6d0760b53a8894f3不清楚这样是否构成功率因数校正，得看L6562A手冊。
我看现在是AC12V→DC24V，输入是固定AC12V，不是大笵围变动的，不如在整流桥之后的滤波电容上动手脚即可，省掉L6562A，另外DC升压。
让两颗滤波电容快充慢放，充电时两颗滤波电容成为串联，放电时两颗滤波电容成为并联，电路我忘了，大概这样的。
谢谢您的回复有结果记得反馈呀
