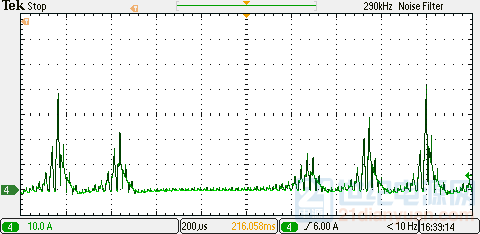

全桥逆变电路，图为变压器次级绕组电流波形 ，变压器啸叫请问各位大佬，这样的电流是否可以直接考虑逆变电路上下桥臂直通情况 需要检查4个开关管的驱动，先开环再闭环。

谢谢版主 驱动信号还没来得及打电压闭环，电路输出是正常的确实是引入电流反馈才出现的啸叫电流超出给定值后，比较器给出一个高信号，用三极管给PWM控制芯片的软起动电容放电，以此控制电流请问这样的方式控制电流，原理上可行吗？调整软起动来做闭环，是不是速度太慢了？你看你软起动端波形什么样子谢谢，负载不同软起动波形会有不同，速度确实不快这样的波形说明环路速度太慢了，不停的在最大占空比与最小占空比之间来回调整，要么调整环路要么调整电路结构。

首先确定是不是变压器质量问题，然后测试驱动信号是不是正常，最后看一下输出级电路是否正常谢谢专家驱动还没来得及打输出级暂时没有发现问题，负载用的恒阻模式的电子负载恒压输出下，电路是正常工作的所以才暂时排除变压器以及输出电容、电感的问题电流监测是否异常？电流检测电路是可以给出过流信号的原理采样电阻电压和给定电压比较，给出过流信号可能存在的问题在于由于采样电压都是mV级，运放有输入失调电压和失调电流，以及输出动作时间上您说的异常是指的这方面吗对，或许问题就发生在这个上面。

谢谢，开关管GS可以让mos管正常导通我这里最大的疑惑是电流反馈不工作时，开关管上下桥臂的DS是正常的软起动仅仅是改变了驱动的占空比，不应该出现这样的异常为什么电流反馈工作时，可以分为两个阶段，一个是软起电容电压处于高电平，二个是软起电容被放电一、一是软起电容电压处于高电平，相比没有电流反馈时，DS出很大的毛刺(图为开关管DS/GS)二、二是软起电容电压处于低电平，DS出现类似正弦波的振荡，这给人的感觉就是能量没有被释放到变压器次级（图为上下桥臂DS）出现这样的情况，不禁让我思考变压器的工作原理，还请大佬科普你用的什么驱动芯片，然后死区时间多长？可以加我V:PacoPeng1 ；我们一起交流成长
