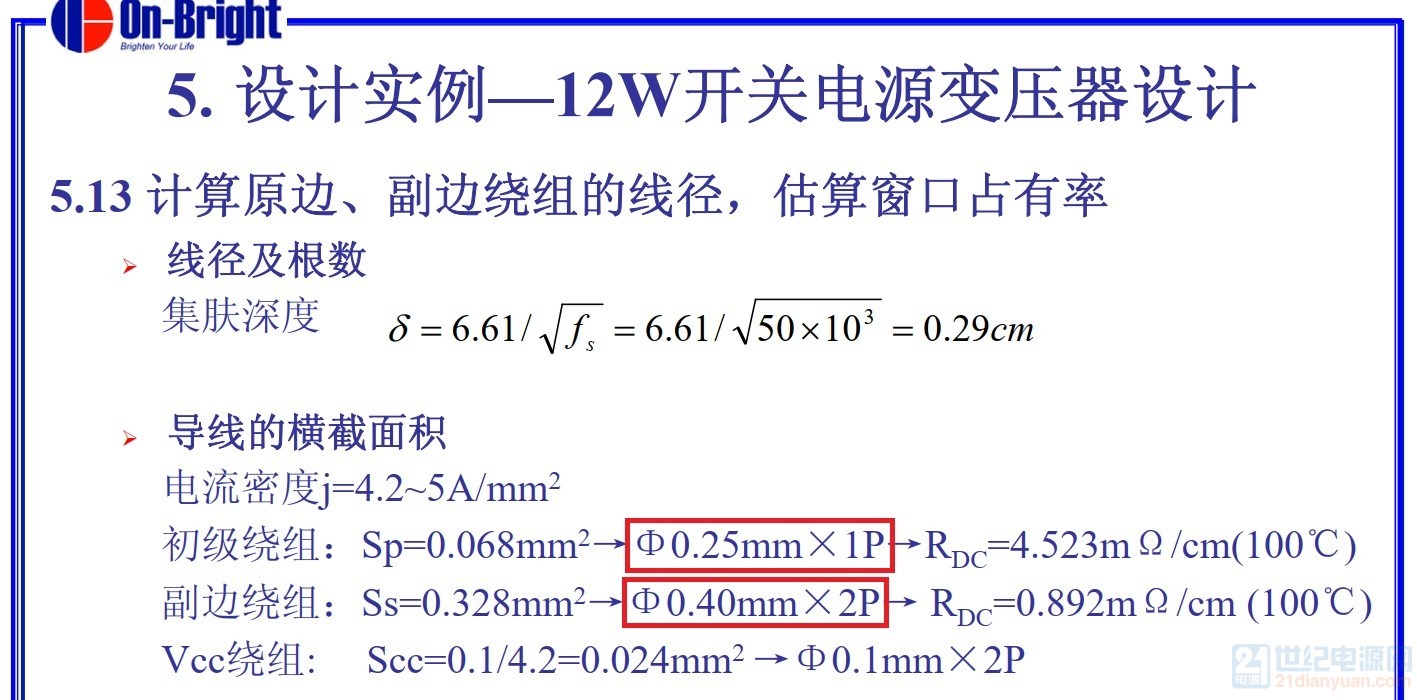

原边电流：有效值 0.29A 副边电流 1.38A取j=4.2计算截面积：Sp=0.29/4.2=0.068mm*mmSs=1.38/4.2=0.328mm*mmΦ0.25mm的导线截面积是0.0491mm*mmΦ0.4mm的导线截面积是0.1257mm*mm单根Φ0.25mm的导线截面积是小于0.068mm*mm双根Φ0.4mm的导线截面积(0.251)小于0.328mm*mm那么图中画红圈圈的那里，是不是不能够满足要求啊？附上截图出处PPT,再PPT的第27页。

昂宝反激变压器的设计步骤.pdf(455.08 KB, 下载次数: 1)2021-9-23 18:57 上传点击文件名下载附件下载积分: 财富 -2 谢谢大家0.25线 ;截面0.125*0.125*3.14=0.049 *4.2=0.2A满足的话，取0.3线或0.28计算错误：但J取值是灵活的，每平方可以取值4-10A范围， 根据变压器温升要求，散热条件由你决定，例如用0.25的线， 实际每平方6A ，取4.2A就对不上了。

谢谢0.25的初级线径，截面积是只有0.049mm2，但12W的初级线径是足够的，只是他描述有点问题0.4X2的次级线径，如果12W是12V/1A，这个线径也是足够的，一般我们做12V1A，我们一根0.5甚至0.45就能做6级能效。

电流密度j，现在基本上取5，毕竟这是2006年的东西，基本问题不大，毕竟功率很小按此复核一下就知道了：【原创】反激变压器设计要领
