反激电源输出电压异常，帮忙分析一下！
企业资讯
时间：2022-12-07 08:08:02
点击：
输入电压：28V±4V输出电压：300V/0.03A同时监测主输出电压和辅助绕组电压，测得的输出电压不对，且纹波异常大。

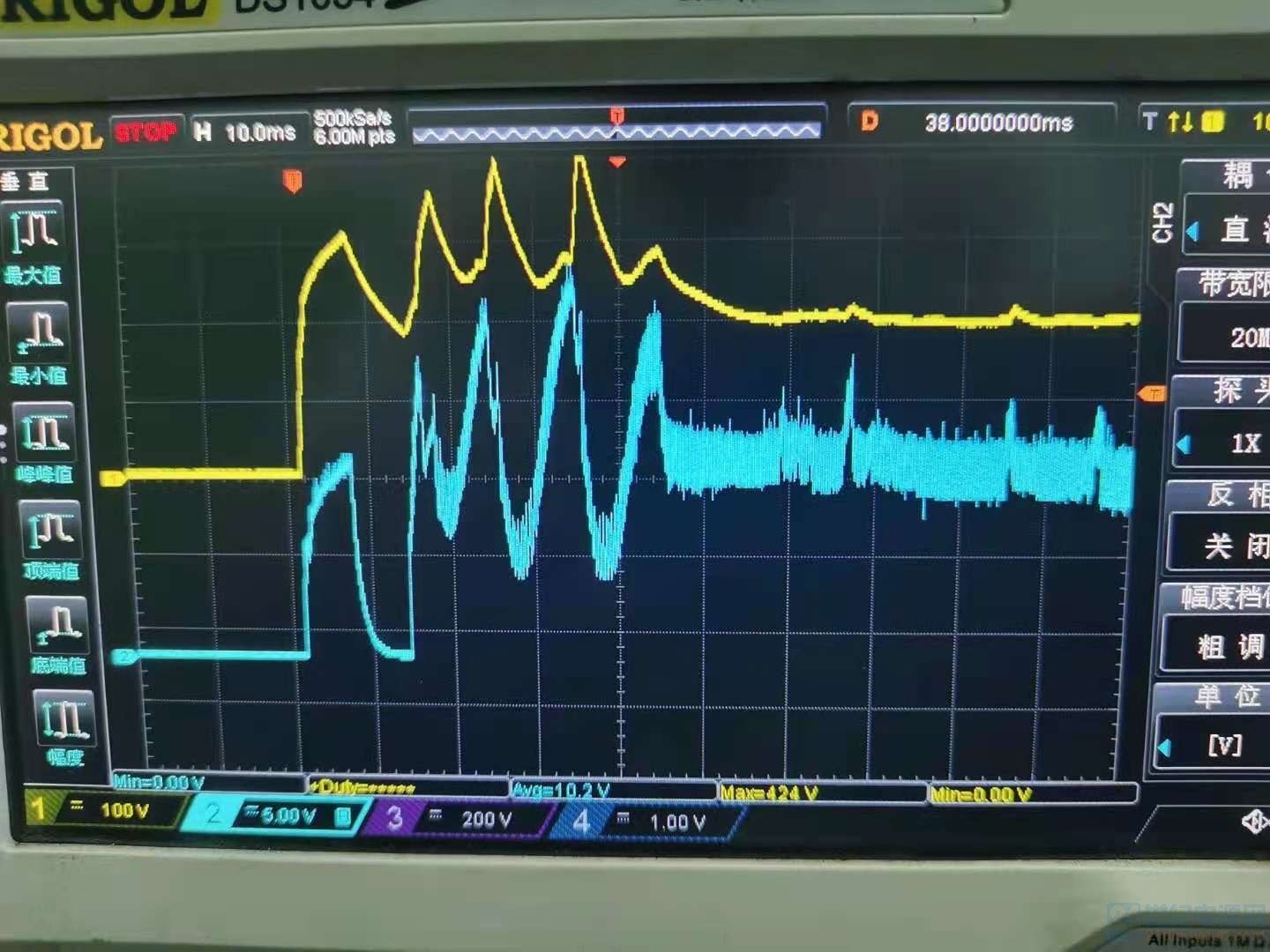

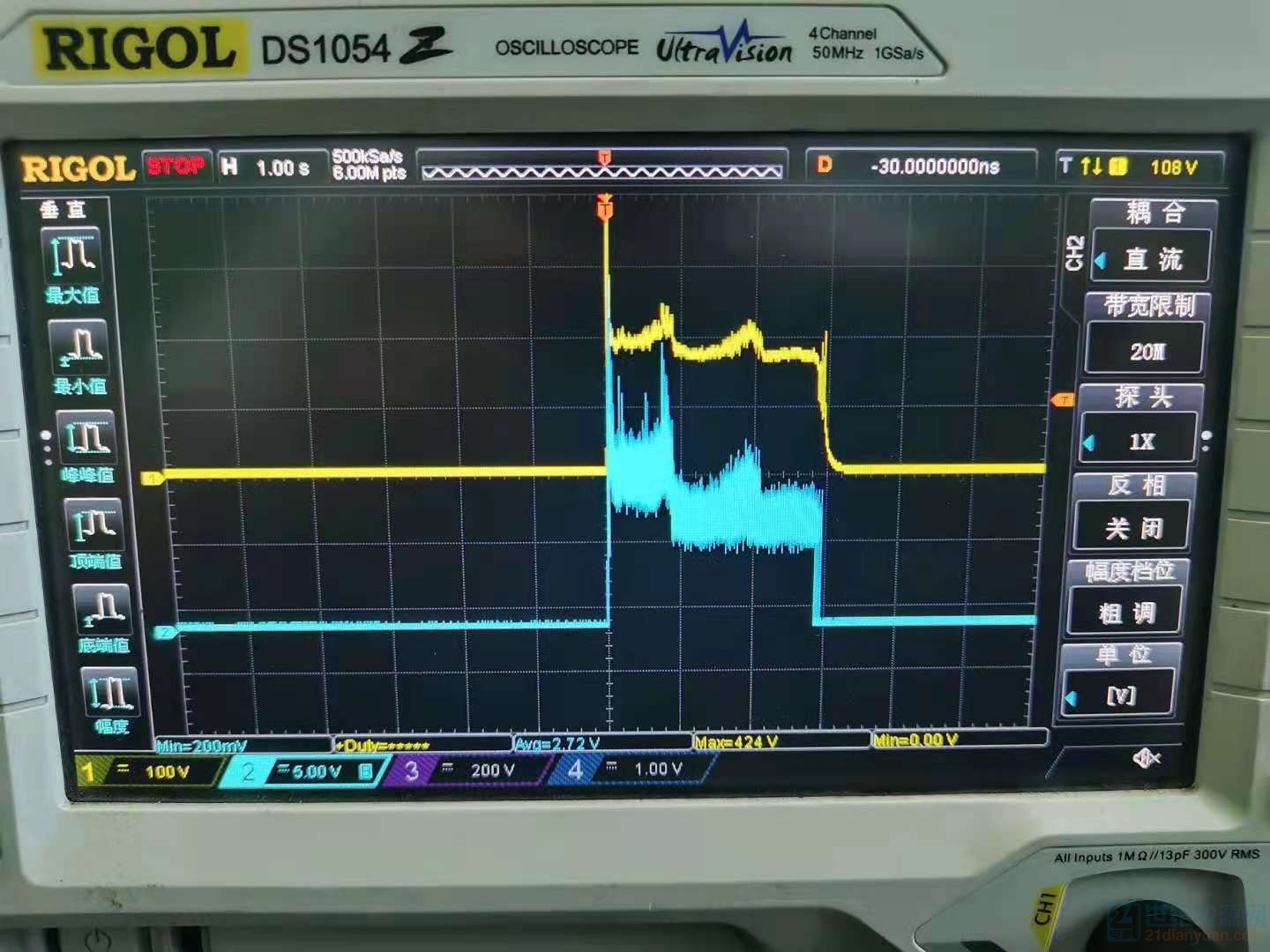

图1是采集到的波形，图2是展开后的波形。
各位大神帮着分析一下是什么原因？
这么高的输出电压，用反激拓补，功率管耐压怎么办？ 估计你做不好。
我选用的MOS管V（BR）dss=150V，我计算过，应该满足要求。
我把辅助绕组输出电容从1uF增大到10uF后，输出能好一些，但是纹波有点大。
DS波形看看从结果来看，应该是辅助绕组电压不稳定，导致电压环路控制不稳定。
这个情况恐怕同自供电辅助绕组输出电压不稳定所致，看一下这部分电路的滤波电容是否匹配。
加大控制芯片电源引脚电容
