LLC全桥谐振腔中电流存在一个2MH左右频率的震荡，应该是变压器寄生电容和谐振腔内器件发生了谐振导致。

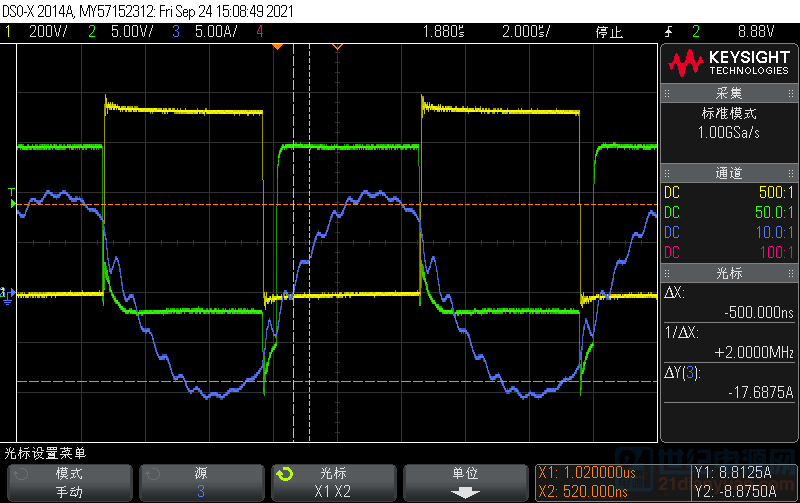

当前变压器未从新打样，控制减小变压器层间电容应该有效，请教一下各位高手有没有啥其他解决办法，谢谢！波形如下：黄色、绿色为其中一上管Vds、Vgs，蓝色为谐振腔内电流。
谐振频率93K，当前工作频率101K
谐振电感是内置，还是外置？副边有没有CLC滤波，如果是，先把L去掉看看外置的，副边没有CLC滤波如你所说，就是变压器原副边寄生电容太大导致的，解决办法就是减小寄生电容，你是用的平面变压器吗？ PCB winding？ 增加原副边绕组的距离，减小接触面积‘’不是平板变压器，普通的
