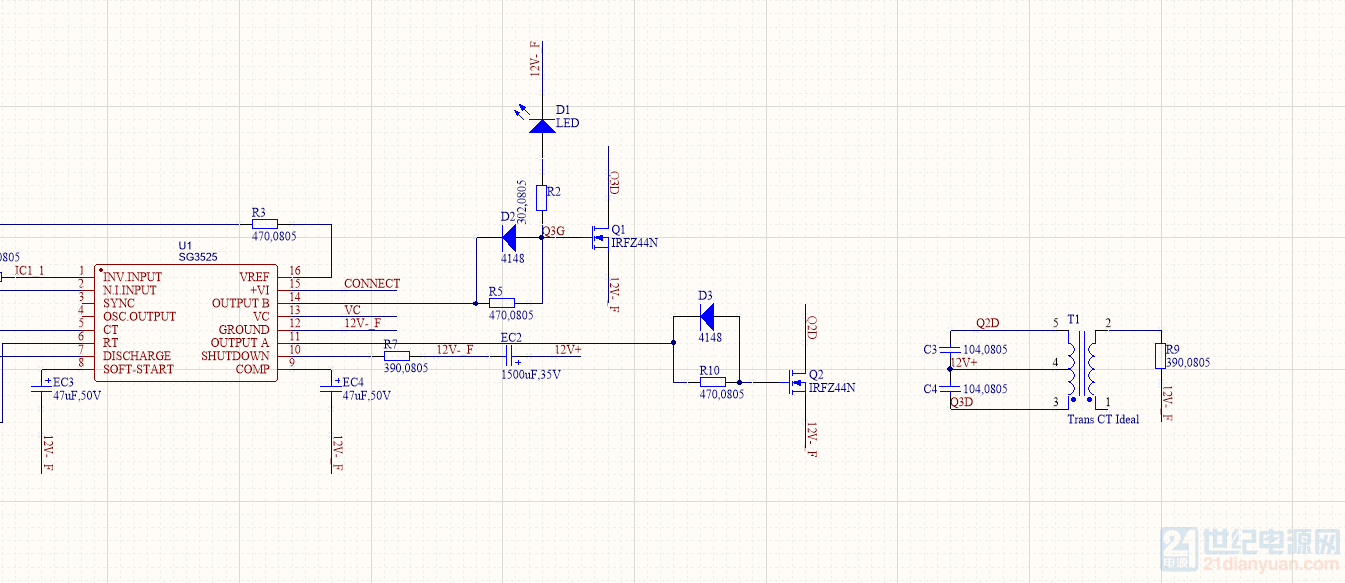

想做一个12V输入，升压到峰峰值6kv左右的20W左右的小电源，用的是SG3525产生的方波驱动MOS控制带中心抽头的变压器，原理图如图，测的波形都是C3 C4拆掉之后测得的。

但是空载测试时，输入是个方波，输出却成了正弦波，请问各位大侠着可能是因为啥啊？ 最佳答案 能源消耗 查看完整内容 3525输出的PWM ，各工作在半周期， 而且变压器的绕组相位相反， 输出就出现上下半周期的方波，变压器次级绕组电感量大，分布感抗存在，高压5000V虽然不接负载，但有沿面电离释放变压器能量， 6楼所说的驱动电阻470 是很大，导致开关上沿驱动不足形成输出上沿缓陡，MOS驱动关闭速度虽快，变压器分布电感能量很大，释放较慢，形成下沿缓陡，上下波形看起来就像正弦波。

另外，LZ你也不要纠结， 高压输出变换器都是正弦波， ... 变压器匝比太大了。

大侠，匝比大为啥会这样呀？我不理解你现在是空载， 又是开环，满占空比。

怎么可能是能看到视觉方波呢。

变压器本身变比太大。

就看到类似正弦波。

输出高压要稳定，需要辅助绕组闭环，还需要中心轴头到12V端 串饱和电感。

消除尖峰。

大侠，为啥匝比大就是类似正弦呢？从原理上咋解释呀？3525输出的PWM，各工作在半周期，而且变压器的绕组相位相反， 输出就出现上下半周期的方波，变压器次级绕组电感量大，分布感抗存在，高压5000V虽然不接负载，但有沿面电离释放变压器能量， 6楼所说的驱动电阻470 是很大，导致开关上沿驱动不足形成输出上沿缓陡，MOS驱动关闭速度虽快，变压器分布电感能量很大，释放较慢，形成下沿缓陡，上下波形看起来就像正弦波。

另外，LZ你也不要纠结， 高压输出变换器都是正弦波， 也是你需要的。

还需要加饱和电感，才能实现更圆滑正弦波。

这样啊，谢谢大侠根据经验楼主遇到的情况恐怕有两个可能：一是MOS管G极驱动电阻过大，驱动电压为12v驱动电阻改成20欧试试看；二是如坛友所说变压器变比问题，如果空载测试不妨加入负载电阻试试看效果。

嗯嗯，我试试，谢谢您C3、C4拆掉，再看看波形是否有改善。

啊，忘记说明了，测的波形都是C3 C4拆掉之后测得的
