移相全桥电源，用的3895芯片，现在在调试过程中，发现MOS管开通后，DS之间的电压有斜坡翘尾，不是设想的开通后恒定的一个小电压。

现在MOS管发热厉害。

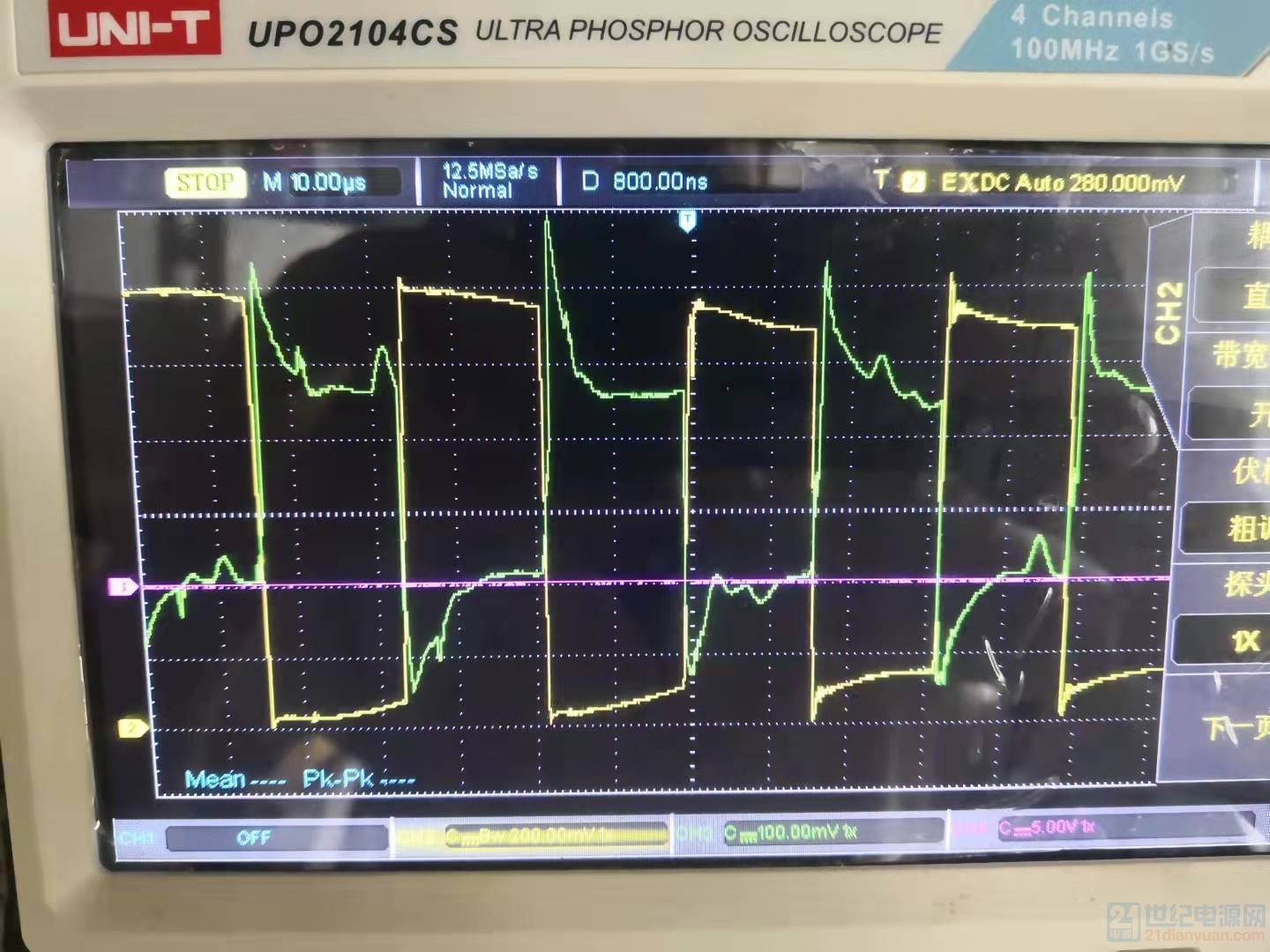

图里面，是滞后桥臂上管的波形，绿色为gs波形，黄色为DS波形。

请各位大神给解答一下，这是什么原因引起的，该怎么解决。

变压器原边串联了电容吧？变压器原边串联了隔直电容形成的斜坡。

是串联了电容，目前串了47uf。

这个要取掉吗？我看网上的电路有串，有不串的，为了防止磁偏，我就串了。

我也单独测量了电容上的电压，最大不超过10V。

但是MOS管导通后，DS之间电压最高达到80V，不像是电容吃掉的电压电容上的压降，跟MOS管开通室的DS压降有啥关系呢？没有关系，我看成变压器两端波形了，估计是你的探头没有校准不是标准方波。

用的探头是隔离探头，都没有校准的按键啥的，这可咋整。

排除测试方法因素外，本人认为这种情况恐怕同MOS管的质量有关，原来遇到过MOS管发热严重情况，不过改换其它品牌MOS管后便无该现象发生，或许和MOS管结电容有直接关系。

绿色是Vgs波形吗？怎么尖峰那么大除了驱动信号看着比较烂，其它的还没看出来1，测试流过管子的电流和电压/放大on/off时段的波形看看损耗；2，你的Vds关断尖峰不大，不知道你带了多大负载的截图3，吸收电路怎么设计的，布局是否合理4，驱动电路是什么形式？MOS管发热，是不是内阻太大散热不好
