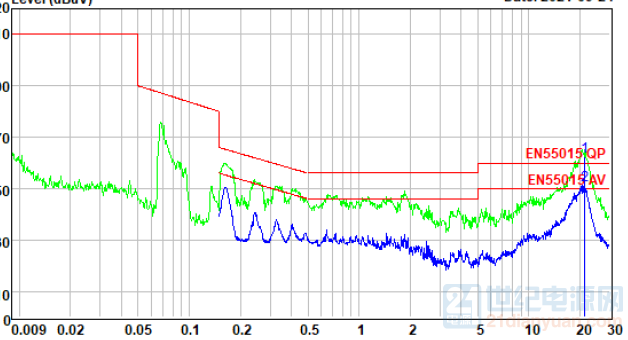

如题，OB3636做12W驱动，传导和辐射都降不下来，如下图，请大神分析一下原因。

变压器采用的是三明治绕法，加屏蔽层。

芯片工作频率90KHz 最佳答案 joezzhang 查看完整内容 初级测，辅助电源的地回路和功率回路没有优化，估计问题就从这里来的不愿改PCB的话，单个输入共模可能都不一定能搞定，要看你带不带输出线、带多长输出线，搞不好输出都需要加一个小共模才行最好是先优化初级走线再说。

。

。

没有共模电感吗你说的是输入端还是输出端共模？这个功率只有12W，尽量不加共模如果通过测试可以不加，但测试通不过该考虑加入看看效果。

看看你的一次和二次地线！错得一塌糊涂！你说的错是哪里接错了吗？初级测，辅助电源的地回路和功率回路没有优化，估计问题就从这里来的不愿改PCB的话，单个输入共模可能都不一定能搞定，要看你带不带输出线、带多长输出线，搞不好输出都需要加一个小共模才行最好是先优化初级走线再说。

。

。

谢谢！确实一个共模搞不定，要输入输出都加共模才能解决。

这两天在改板，顺便按您的说法，优化一下辅助电源地你是加了屏蔽层，但屏蔽层的多与少，是会影响传导的，最好看一下Y电压，看屏蔽是否合适辐射：最好在C6、C7的地上，增加一个差模电感，实在不行就只能换用共模了你好，我想请教下，在其它地方也看到测试Y电压,这个参数对于传导辐射的影响其理论依据是什么？还有就是怎么测这个电压呢？直接探头夹在Y电容两个引脚上吗？断开Y电容，输出用水泥负载，用探头勾输出+，探头夹子夹在环境GND上。

谢谢回复，但是我还是不太明白哦。

探头勾在输出+，夹子夹在环境GND是指输出-(输出地)还是输入地（PE）？断开Y电容又是什么意思呢？不是要测试Y电压吗变压器屏蔽层是绕满一层的。

这个屏蔽圈数有什么依据来计算吗？
