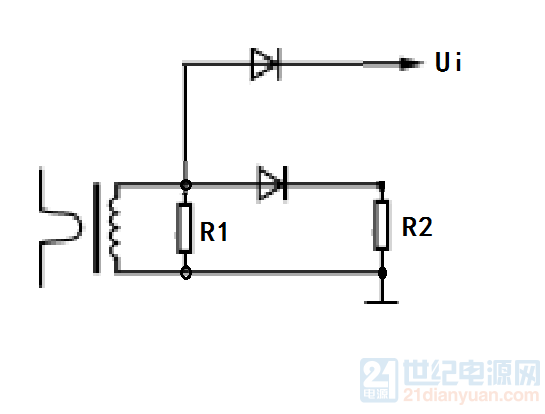

有个电源的电流检测，使用互感器，电路如图： 这样的设计，原打算在占空比较大时，磁也能很好的复位。

但是，经测试，并没有达到所期望的结果（电路拓朴为推挽，限制D<0.9）： R2不变时，当加大R1，反向时的电阻大，磁复位应该很快，但从波形上看，当R1加大时，反而使磁芯的复位时间更长，波形可以看出，R1=150欧时，磁世并没有完全复位。

正向电压高到限流点（图中明显感到占空比减小，就是限流控制起作用了）。

有经验的老师，看看这个问题怎么解决， 占空比超过0.7，这种方法就不怎么好用了。

霍尔器件是标配，小电流直接用霍尔电流检测IC，大电流就做成current transducer试试先桥式整流在接负载电阻试试看磁通门霍尔 就这2个可以但是成本有点高如果你要开关量输出，就是有电流给信号 可以用这个开关量电流检测器，实测变频器5HZ 都能检测。

LC22交流检测器.PNG (19.64 KB, 下载次数: 0)下载附件LC222021-9-7 09:14 上传采用稳压管复位电路，可以使用到占空比0.9以上。

谢谢回复。

请问，楼主位的电路，正负方向的负载不一样，反向时的复位电阻大。

应该说和加稳压管的方法差不多。

R1越大，复位效果越好才对，看图中波形，在R1=68欧时，正向基本没有剩磁，而当R1=150欧时，明显看到有剩磁存在，所以我就纳闷了。

加个电容隔直
