由于想在100kHz下带004N03L（300A，沟道电容22nf），由于沟道电容实在太大，之前试了UCC27211来驱动，结果烧了我十几片UCC27211，UCC27211脉冲电流4A可以满足需求，不过热耗散功率达不到，估计热耗散功率只有0.25W。

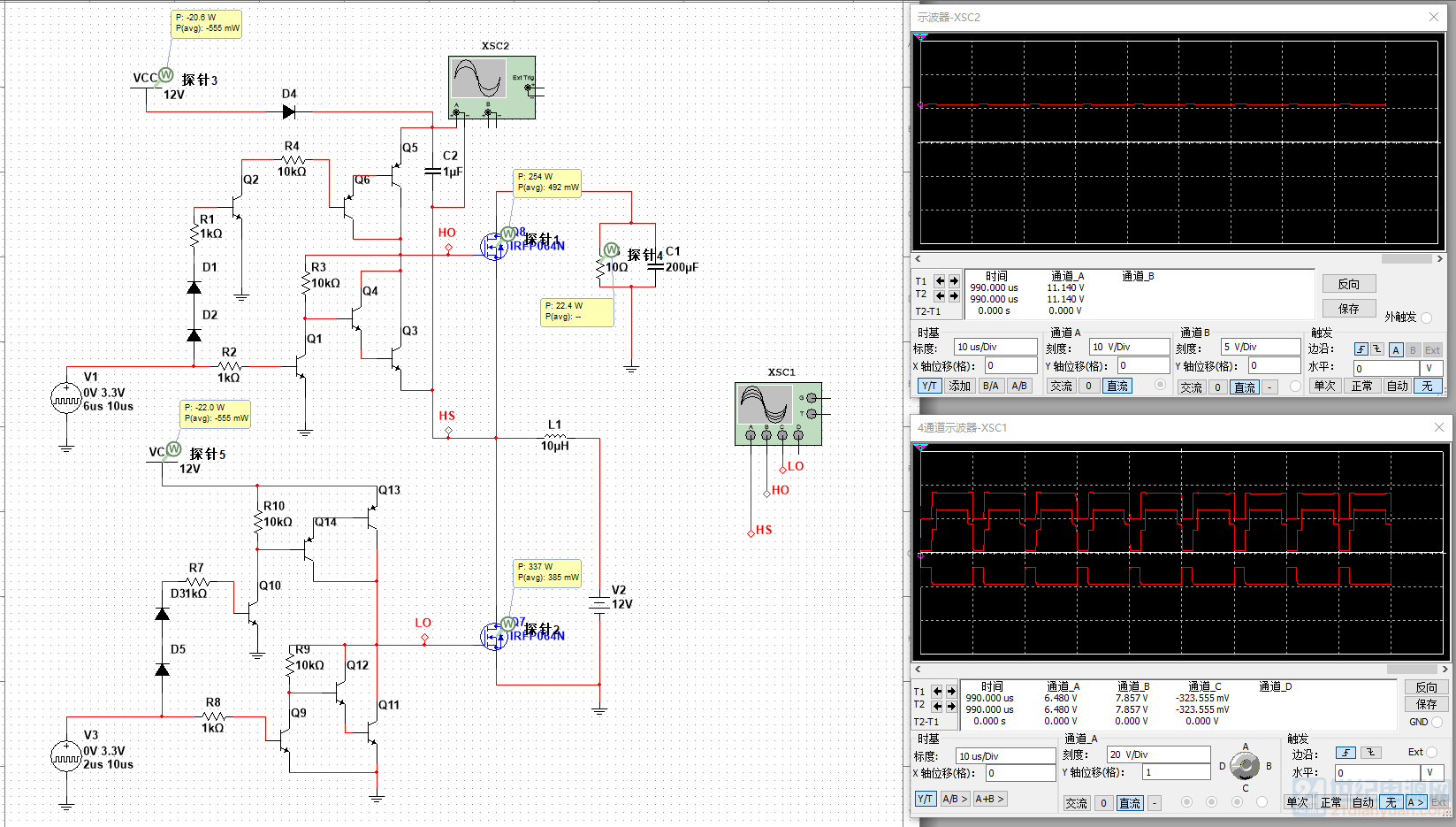

既然UCC27211带不动，我就只好自己做驱动了，然后就有了下面这个电路。
multisim仿真结果看起来还不错，电路简单，还是请各位大佬品鉴品鉴
。
