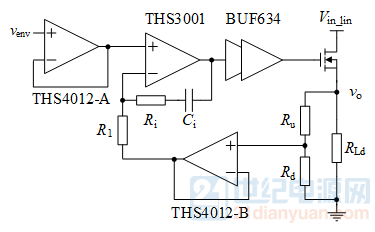

此图为一个线性放大器的电路原理图,其中MOS管工作在线性放大状态。
想请教一下大家为什么输出电压采样之后要经过一个射随,还有其他每个运放的作用是什么?我知道THS3001是接成一个PI的形式,为了调节电压。
输入基准和反馈都有射随,做阻抗变换,提高精度。
其实,用好点的运放,这些都不要。
实验室的师兄之后对着干电路简化了一下,把基准信号后面的射随去掉了,但是输出电压采样部分的射随并没有去掉,这是为什么啊?能不能直接用一个THS3001做电压调节器即可?跟随器就是阻抗变化作用,个人觉得这主要是不愿让管脚悬空而采取的措施,可以选择高精度单运放就行。
我不是很理解参考信号为什么要经过一个射随再送入PI调节器,不能直接送入PI调节器吗?还有一个问题是,能不能把两个射随都去掉,直接用一个THS3001即可?如果阻抗匹配的话,完全可以MOS管的Cgs结电容大,误差放大器驱动不了,才加入BUF驱动器,即使将MOS管換成晶体管,也因hFE放大率不足,而需要BUF驱动器,这个驱动器可能只是一个晶体管。
整体是稳压电路。
补偿是防止下术的振荡,负载或输出电压在快速大幅度变动时容易振荡,市售的可调电源,有些把电压旋钮稍微旋转一下,但是却出现很高电压的突波 ,这就是没有补偿。
误差放大器本身是没负反馈的电压比较,加入补偿的电容电阻,等于是对非直流进行负反馈,跟你前天TL431的反馈电容过大一样则涟波大,反馈电容再串联了电阻可以防止,或者电容值弄小。
CA3085等于是你这分电路。
