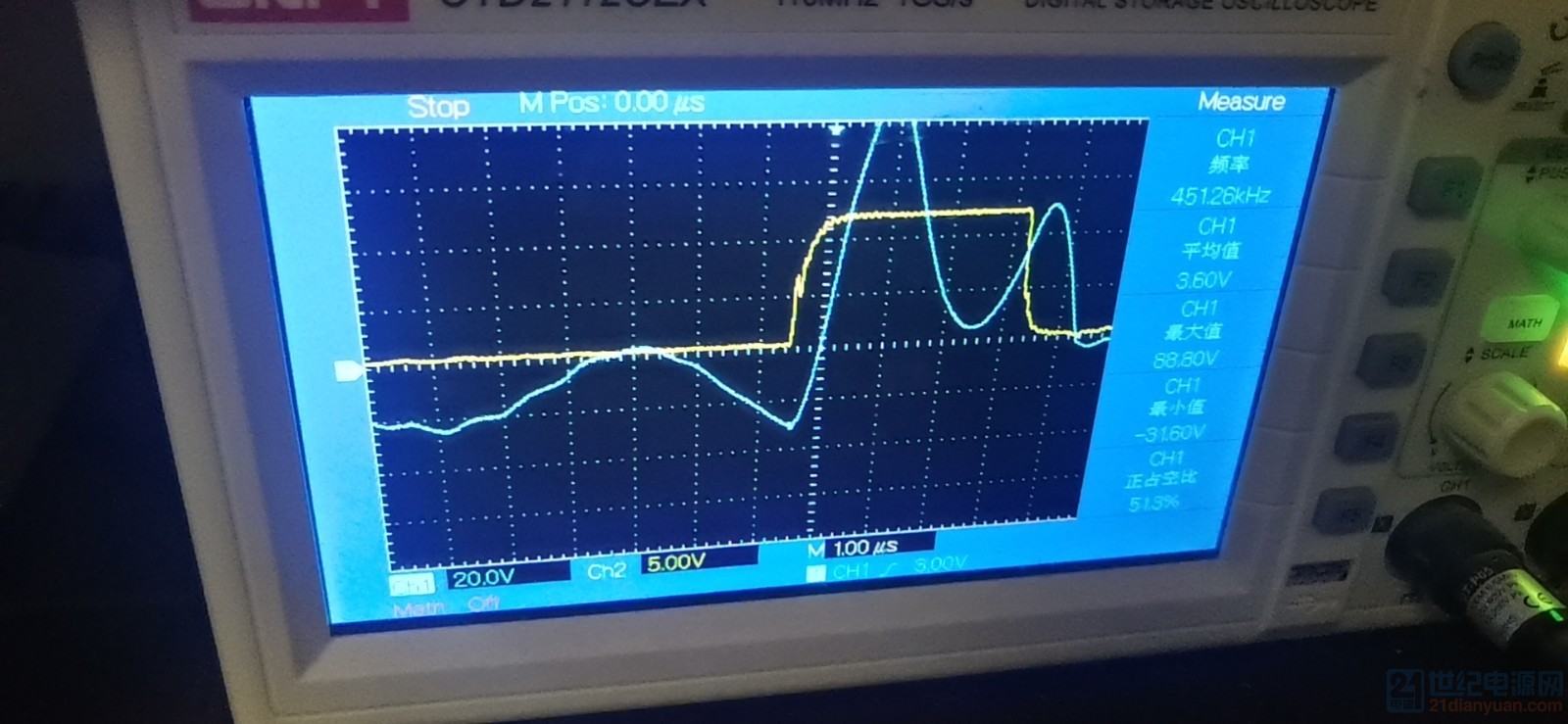

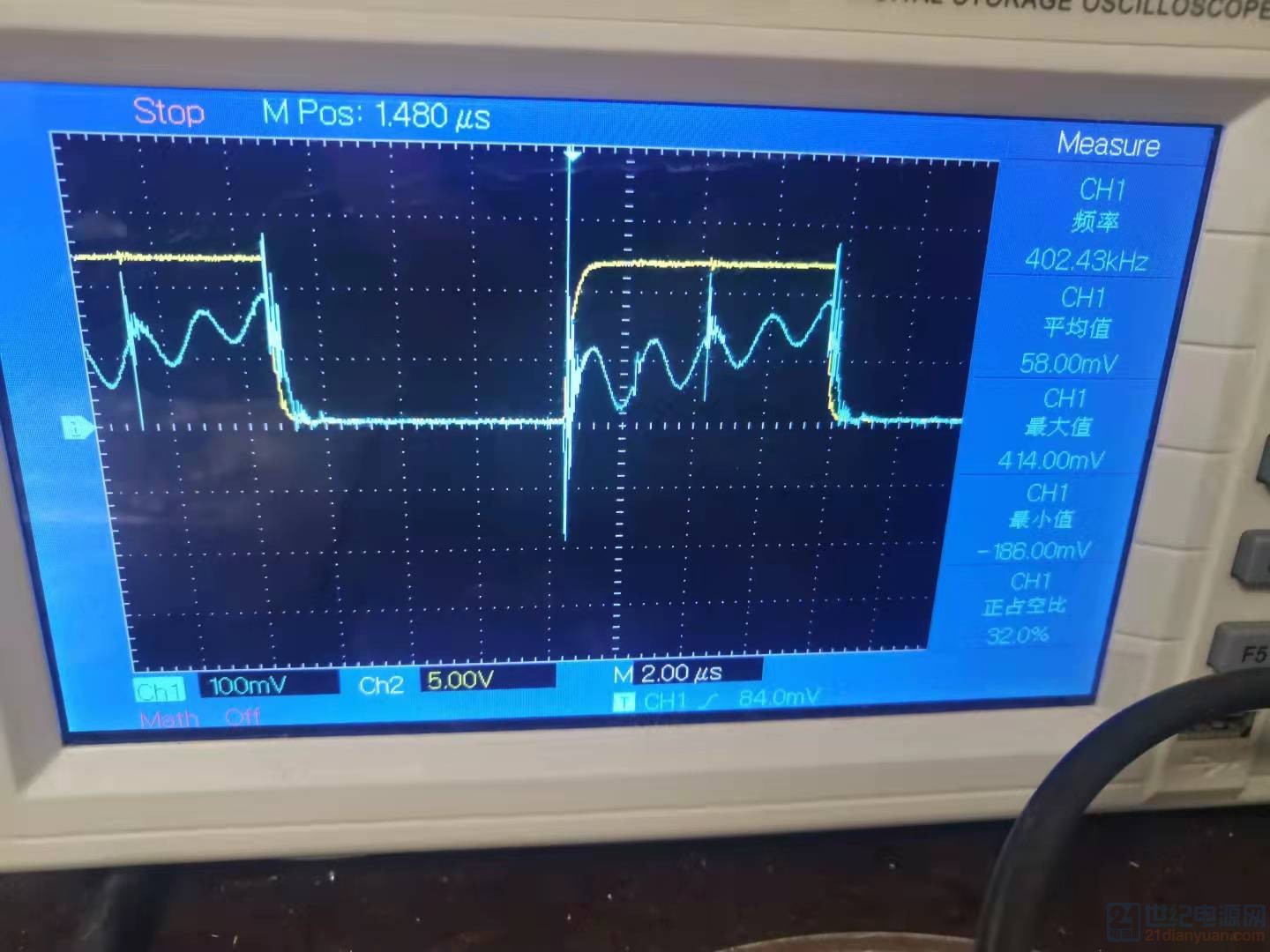

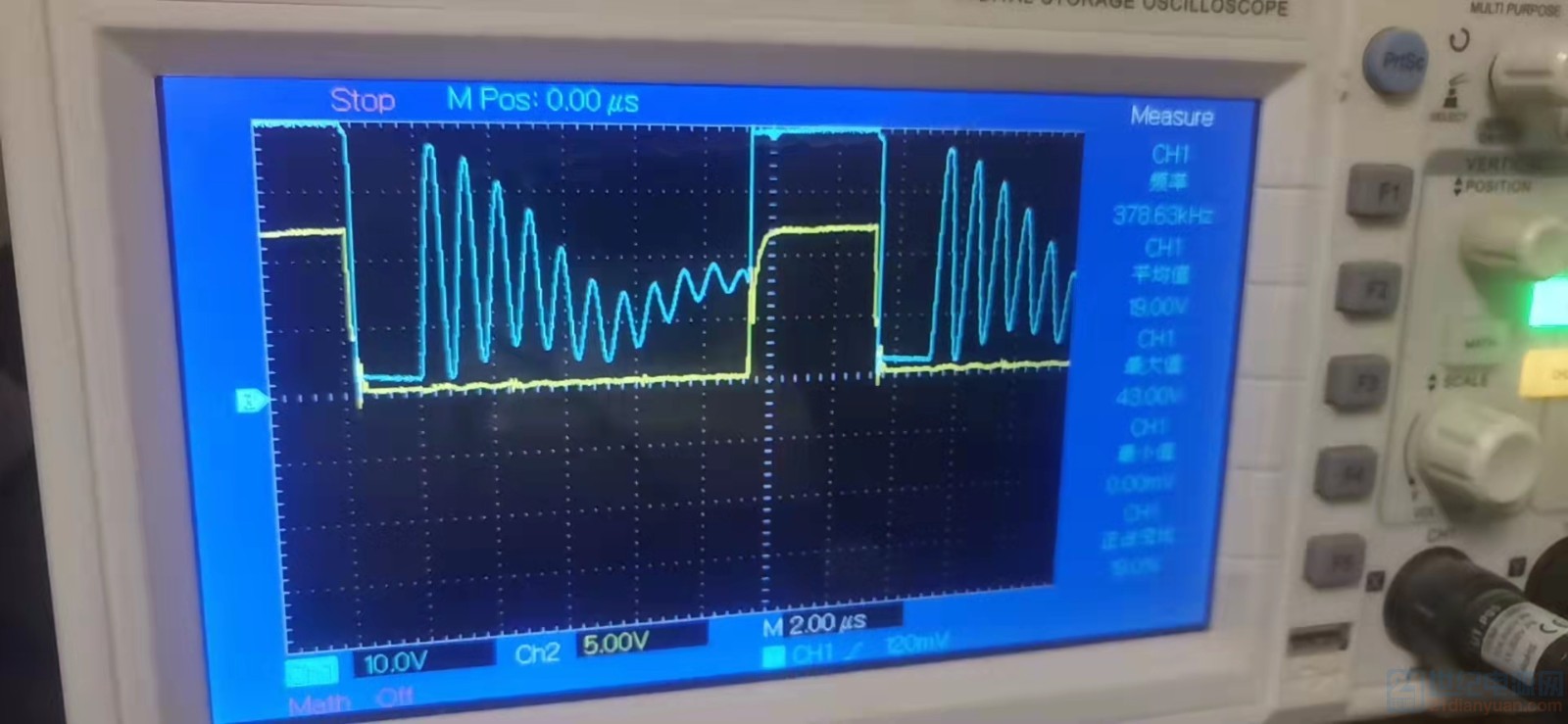

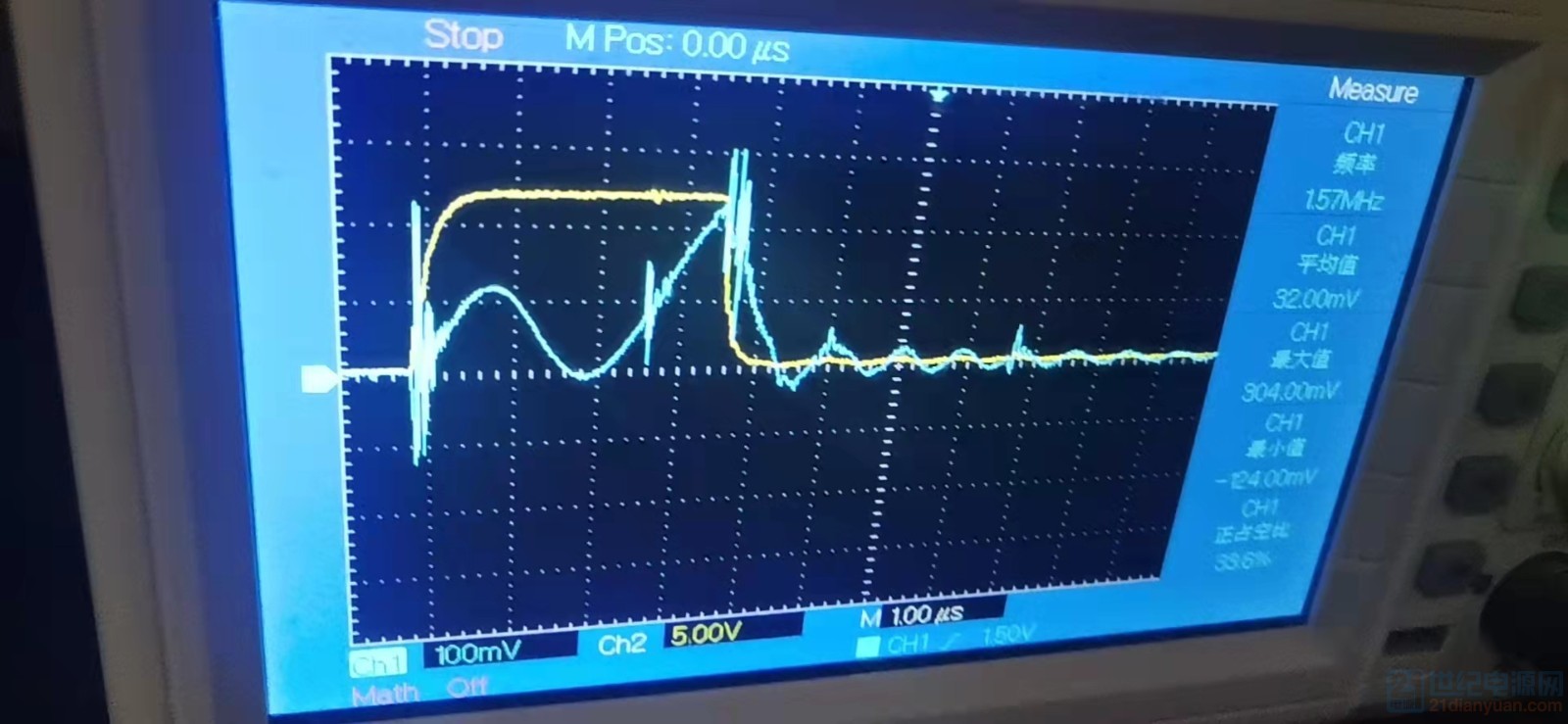

设计了一款AC180-265V输入，2.2A左右输出恒流模式，负载电压220-240V的电源，前级有PFC大概390V没问题，双管正激那里工作不正常，CS电阻那里的波形在振荡，测试变压器的输出也是在振荡，变压器是ETD44,初级55T，次级72T，尝试过加气隙，改绕组，初级减到40T，次级从72T一点点减到40T左右吧都没用，续流电感试过直接短路，600uH，1mH，3.5mH，15mH都没用，退磁二极管试过用碳化硅肖特基，输出CE7并上一个470uF的电容。

双管IC的工作状态正常，自举开关从波形上测试没什么问题，搞了好久不知道问题在哪里，希望大神能帮忙。

原边管子都不加吸收，会震荡的，，用102 串电阻22R(可以多并增加电阻功率）。

接在MOSDS上。

不行，电阻选用2512，100R，也很快发热的锡融掉了，但是在融锡之前看波形没什么变化哦，电阻不宜太大，也可以在变压器初级两端RC 上管可以单独示波器表笔单通道测试，不能双通道共地测试这些都测试过，没什么问题的，一开始也是怀疑自举上管打开的不好，但是都排除掉了10R电阻也试过，都是很快就融掉了，振荡过于厉害，充放电次数过多，温度太高了示波器探头地线拽一下，看是不是断了。

这个问题困扰我好多天了，示波器测其他问题都OK，而且驱动本身也是表现的和示波器测出来的相符王总，楼主的输出电压是220V-240V，用的是双管正激！这个没有独门绝技是搞不定的！这哥们我不知道他想的是什么？一定要双正做这么高电压输出？以我有限的水平，这个电压整流续流管都是高电压的，高压管子速度不行。

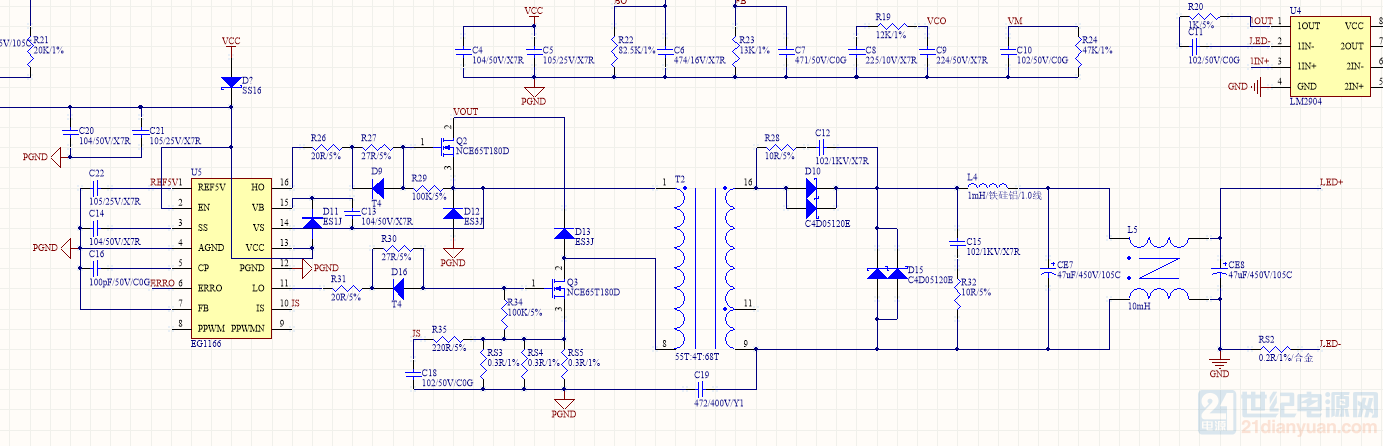

什么问题都可能有楼主的作图能力和表达能力有待加强.....图上哪个是上管?GND在哪?S和G 对GND测量波形?输出220-240V还真没用双管正激做过这么高输出电压的，输出电感都600uH，1mH，3.5mH，15mH ，比BUCK电感都高出许多。

能推得动吗？频率示波器中显示376.KHZ，做100K都已经很高了。

频率到底多少？测波形的方法都不对， 上管单独单通道测试DS波形，和下管DS波形。

你在上管S点---GND测是错的，这不是半桥测法， 我还怀疑你这板子没问题呢，我把负载电压调低了，用了个90V的光源，变压器没动，波形都好多了。

。

。

看来正激确实不太适合做高压输出，感觉要换方案了，390V输入240V输出，大家有什么好的方案推荐的吗？
