一个80后，现居于广西的某个18线县城的乡下，高中没毕业，现在的工作是做盐焗鸡，天天对着鸡、鸡、鸡·····，心里想着的是机、机、机。

很小的时候，家里唯一的家电就是一台收音机，后来一不小心就把它拆坏了（给胖揍了一顿），那就把它修好吧（结果肯定是越修越坏了），电子的种子就这样在心里种下了。

。

。

01年高中毕业，从此开始了随波逐流的广东打工生涯。

拉过铜管，做过热处理，吹过膜，超声波金丝球焊机。

真正和电子有缘的是18在本地的一家小作坊做电动车控制器和充电器的维修工作（大概1年时间吧），心心念念想学的AD软件也是在那里工作的某一个月入门的，也是第一次对反激式开关电源有所了解，也是在那个时候成为21世纪的会员，真的很感谢这个论坛，也从这个论坛学的很多东西，膜拜的大神也很多。

现在做的是鸡，心里想的是电子，也就是闲余时间享受一下做机子的乐趣。

。

。

入正题吧，反激的效率大概是85%，LLC也是在论坛上面学的，做出来的板子效率大概93%，这深深的把我震撼到了。

比如一个输出200W的充电器，反激的输入功率为235W，35W的功率就以热的方式浪费掉。

如果是LLC，效率93，则输入的功率为215W，损耗为15W，比反激足足少了20W的损耗。

。

。

但LLC的不足也有很多，比如无法实现宽范围的输出。

。

。

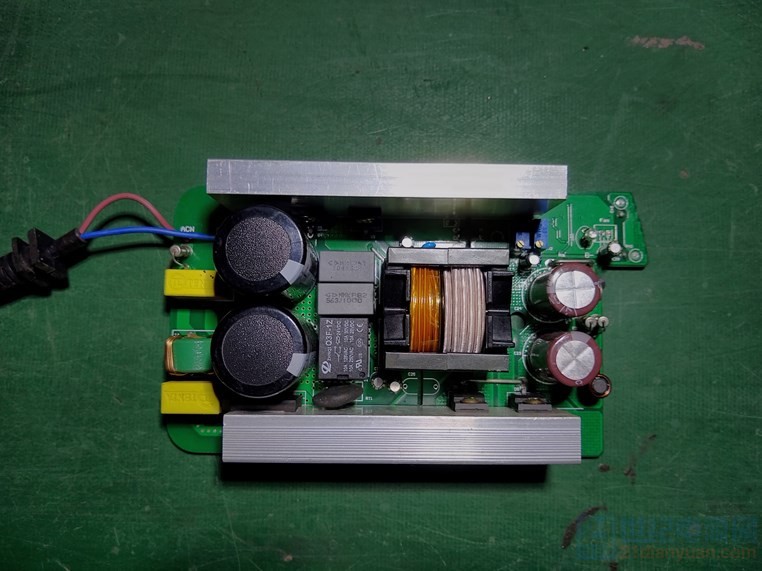

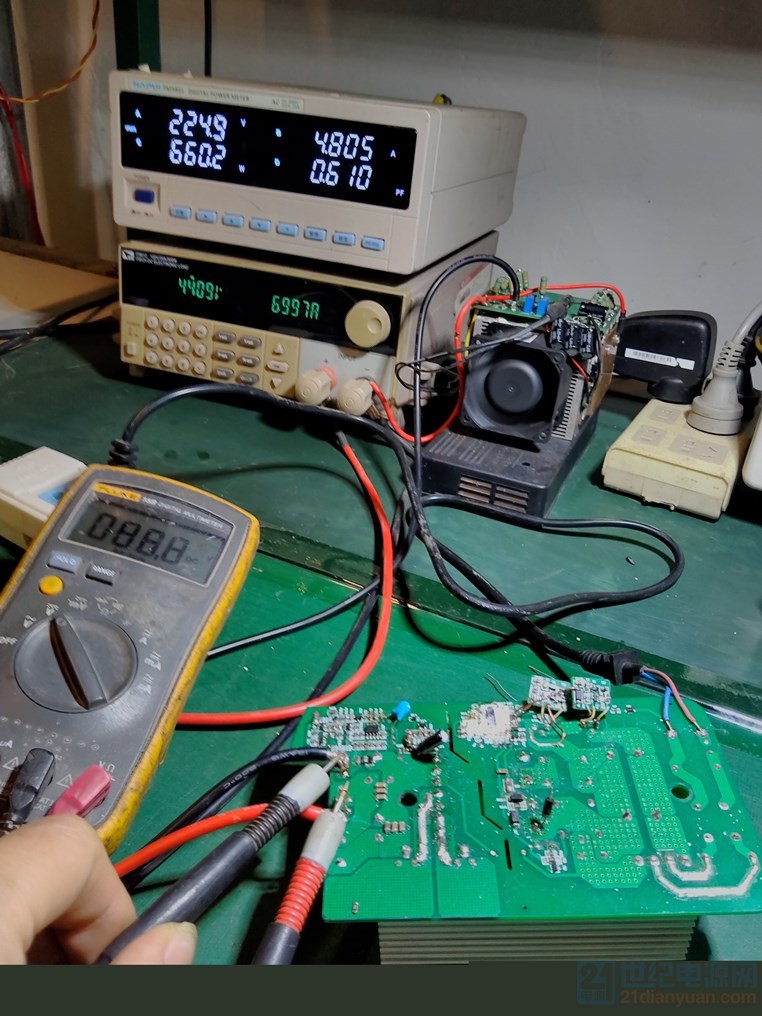

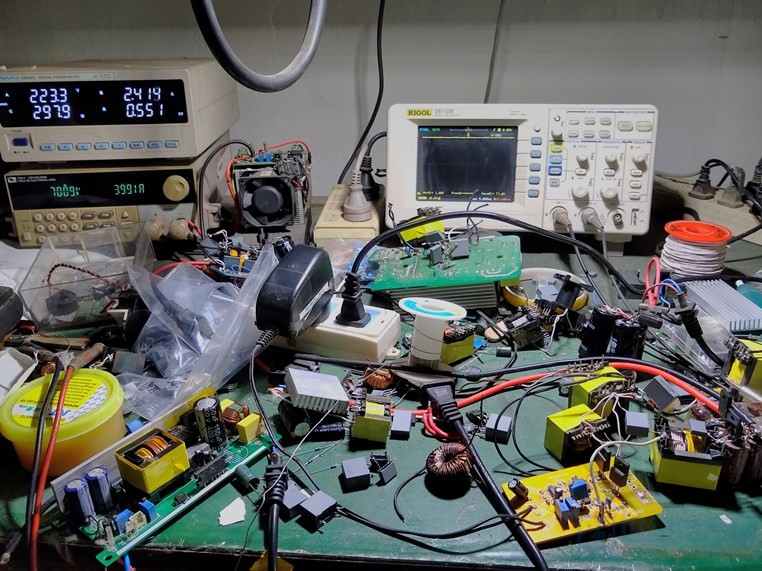

而LCC则不同了 为自己电动车做的一款600W输出LLC充电器，采用的是NCP1399AA+LM358 满载效率，88.8x6.997/660.2=94.1% LCC用的是SG3525+IR2110(手头做有几块这种板子，软开关的特点就是开关频率比谐振频率高，开关管就能在电压过零后开通，所以用哪种方案来做实验都不是很重要，达到目的就行了) 地方有点乱，将就看吧，以前想改掉这个坏毛病，收拾好没几天就乱了，后面就懒得弄了。

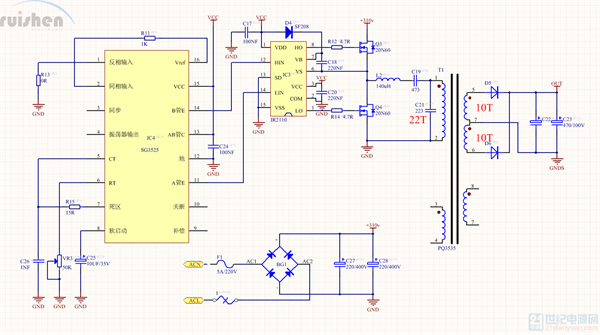

主要参数：谐振频率100KHz，L2 140uH，C19 473，C21 223，开关管为两个FQPF13N60C，变压器为PQ3535双槽骨架变压器，初级0.1*120李兹线22T，感量2.8mH，次级0.1*160双线并绕10T，磁芯不开气隙。

开环测试，固定开关频率，最高输出电压未知，负载仪最高输入功率为320W左右，输入电压80V电流4A左右就达到了最高功率了。

试过有一次关了灯，关了负载仪，LCC的插头忘了拔了，输出的100V470uF电容几秒后就炸了，开关管一点问题没有，这也是LCC的魅力之一。

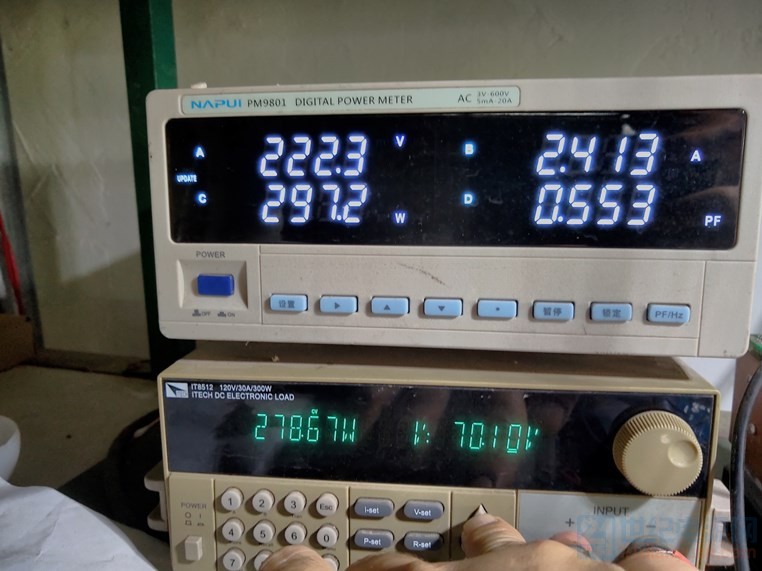

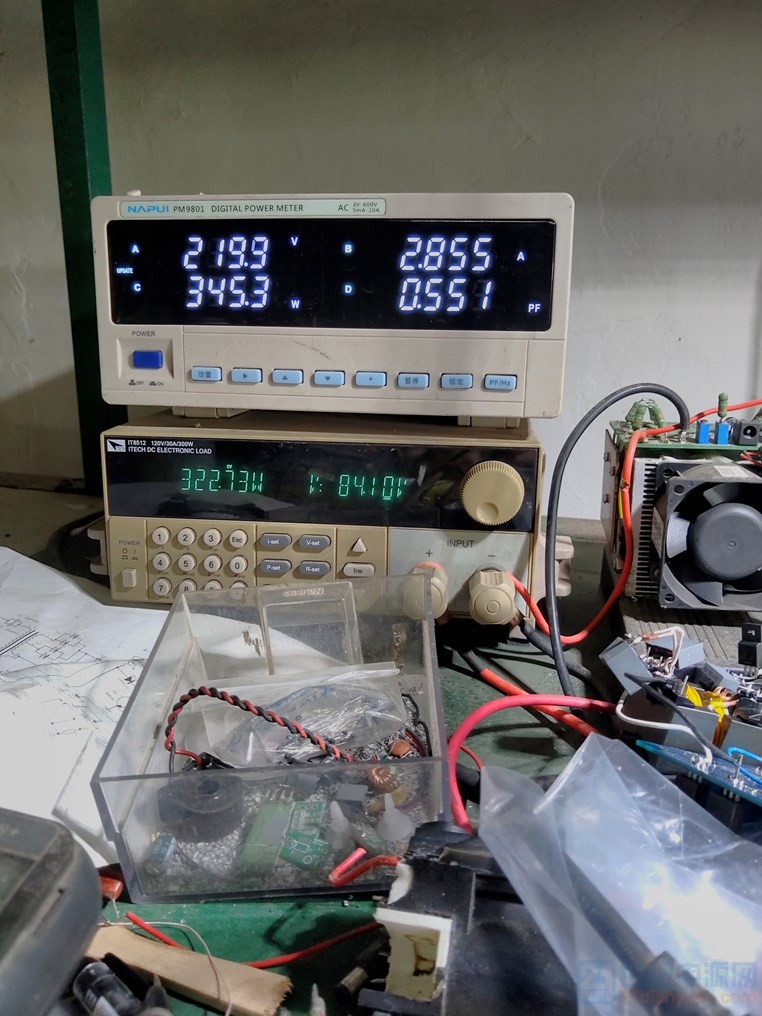

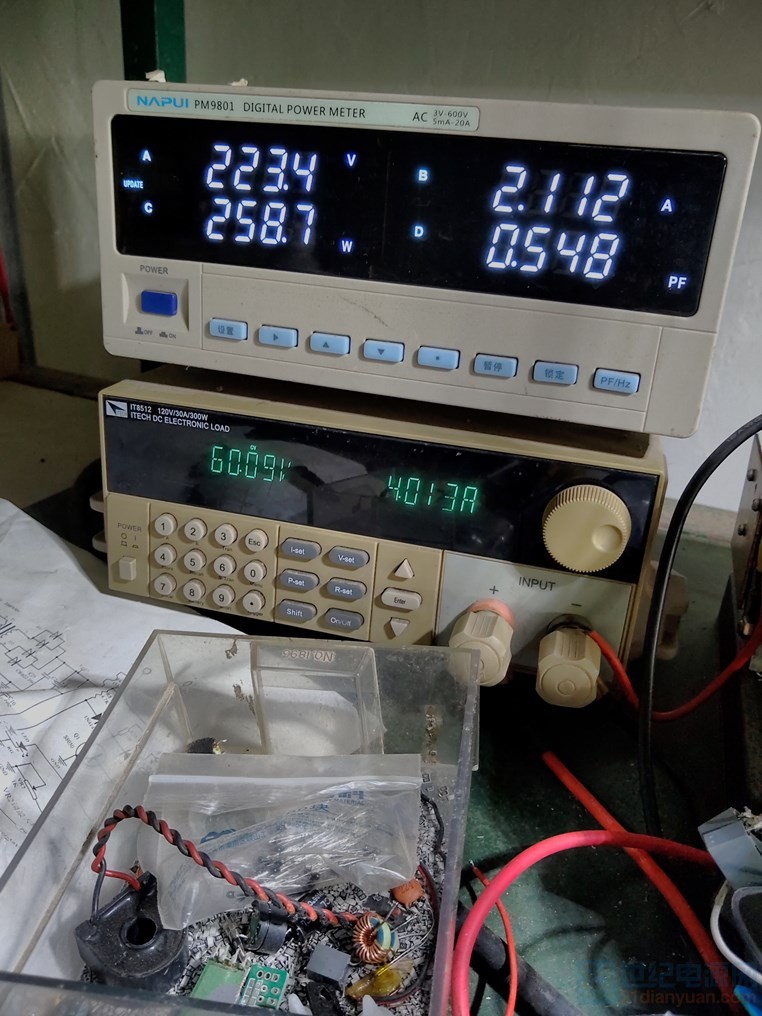

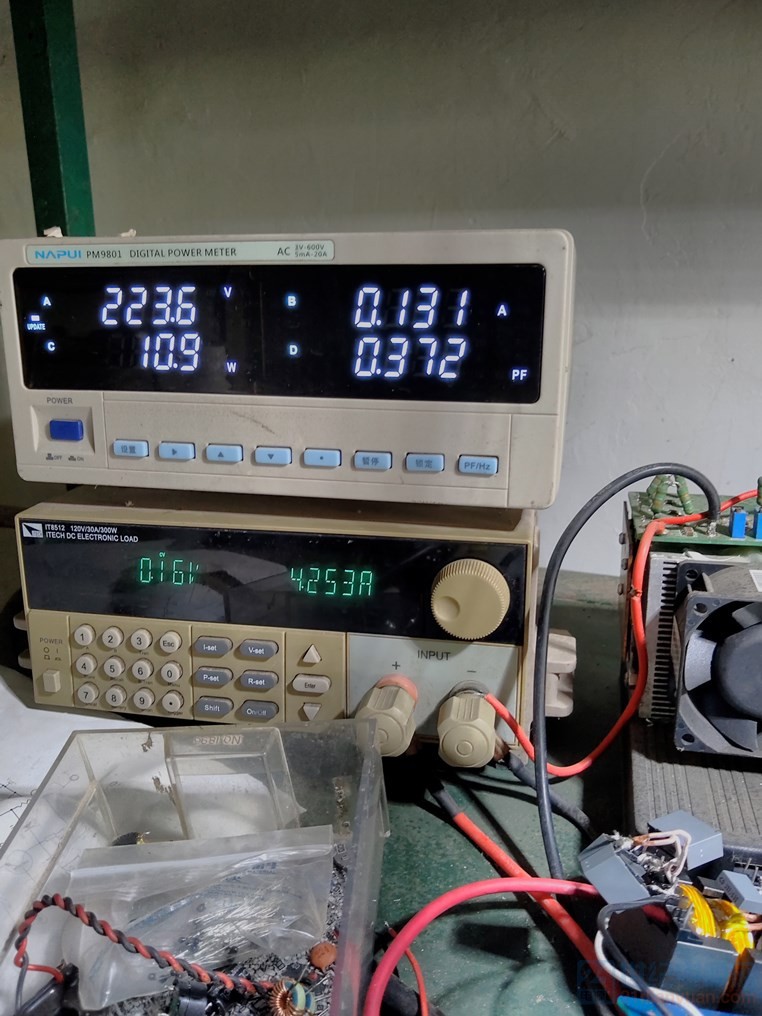

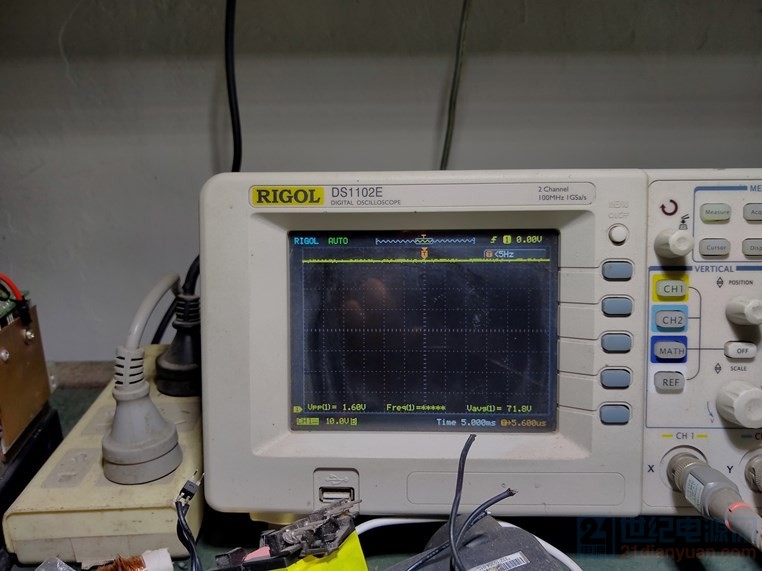

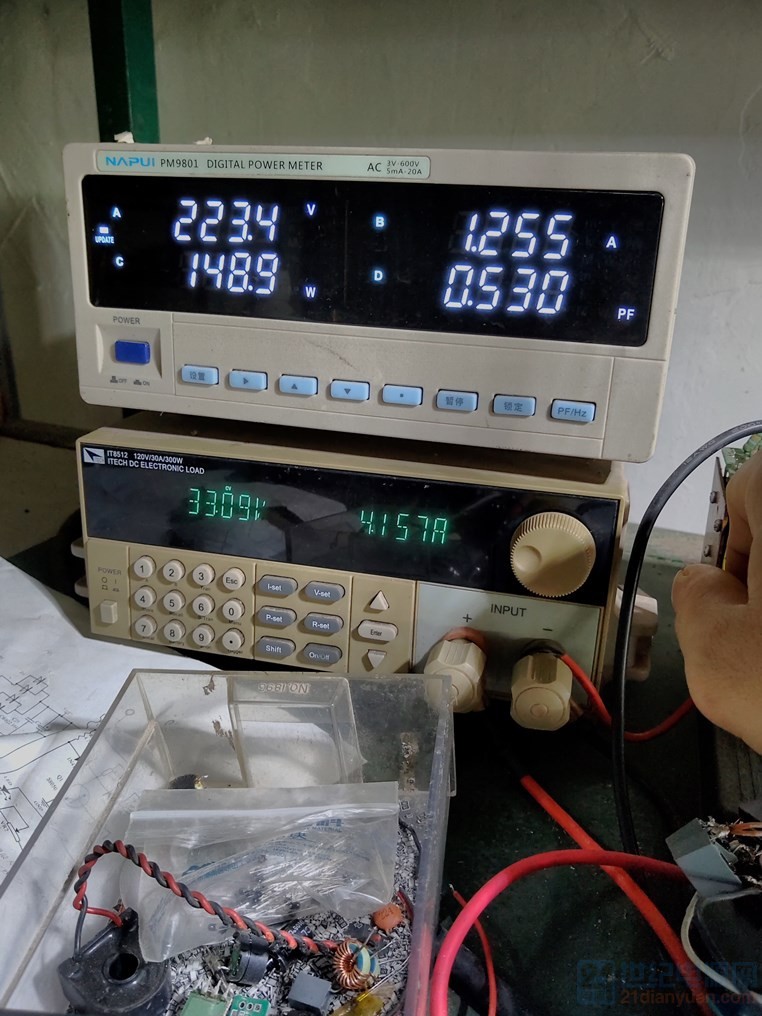

效率：@84V输出93.9% 效率：@70V93.76% @71V时5ms时基波形 效率：@60V93.2% 效率：@33V92.38% 效率：@10V81.3% @0V时的电流，开环下工作，短路电流和高电压下的电流相差不大。

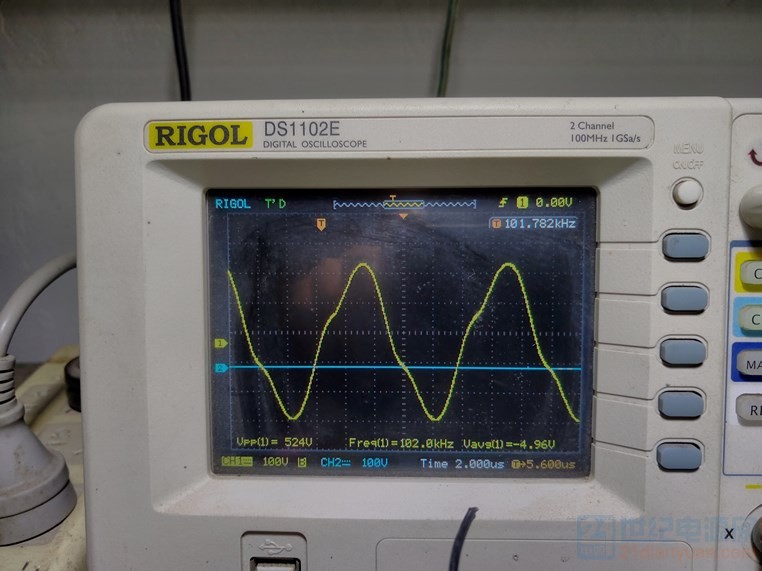

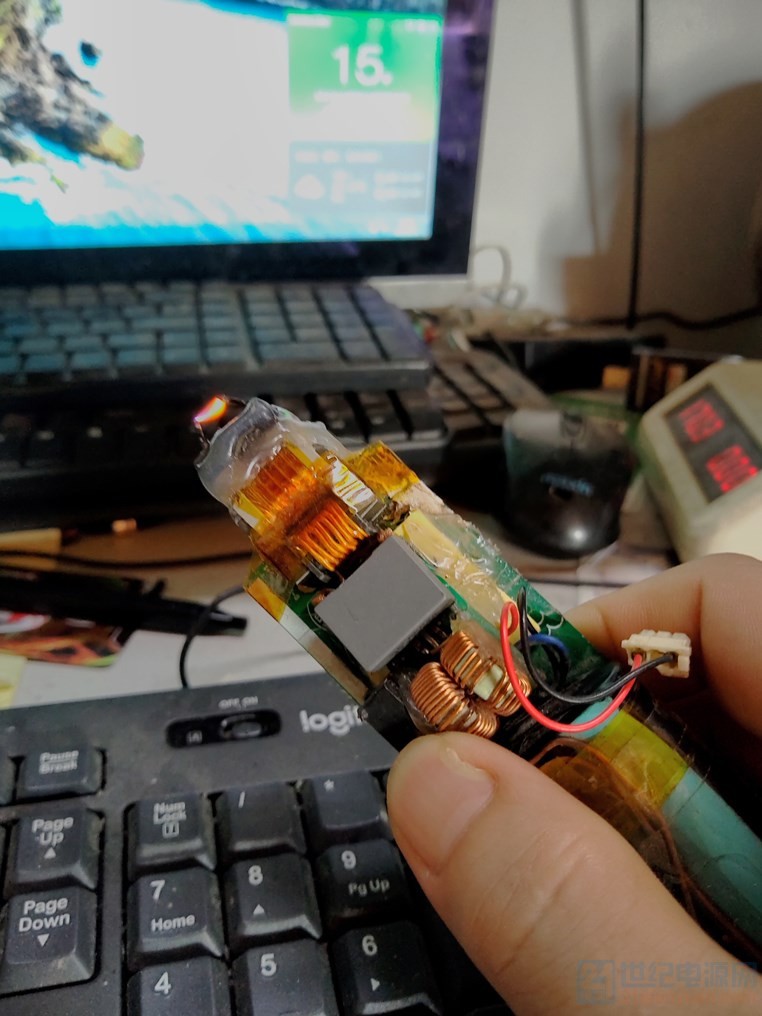

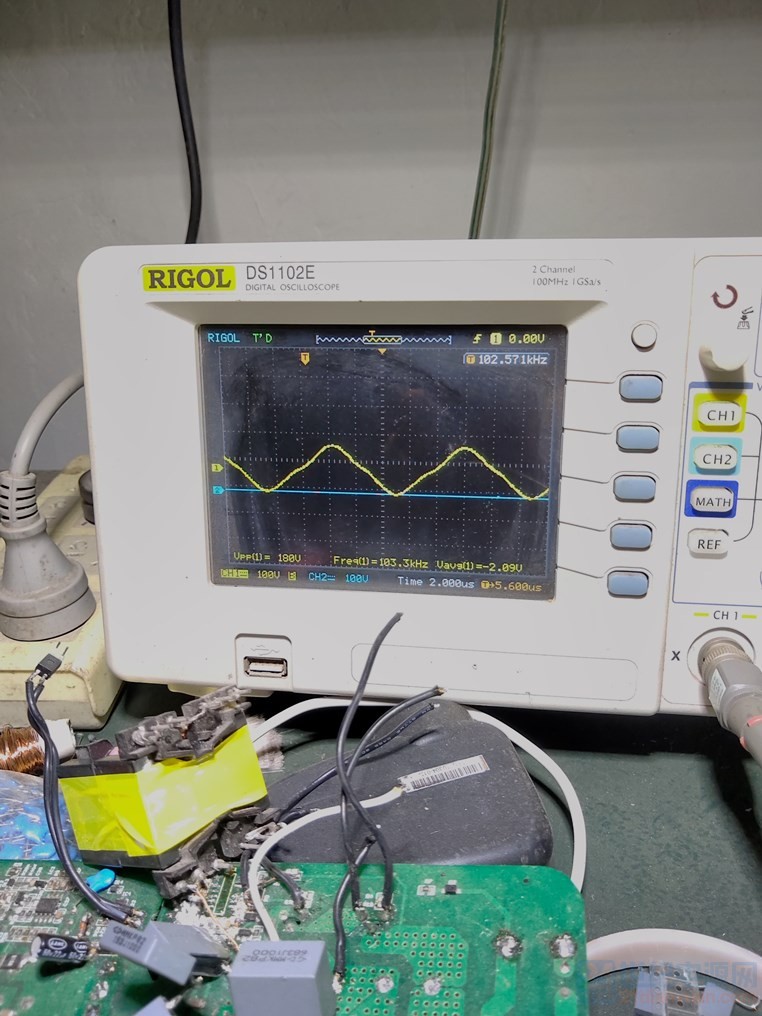

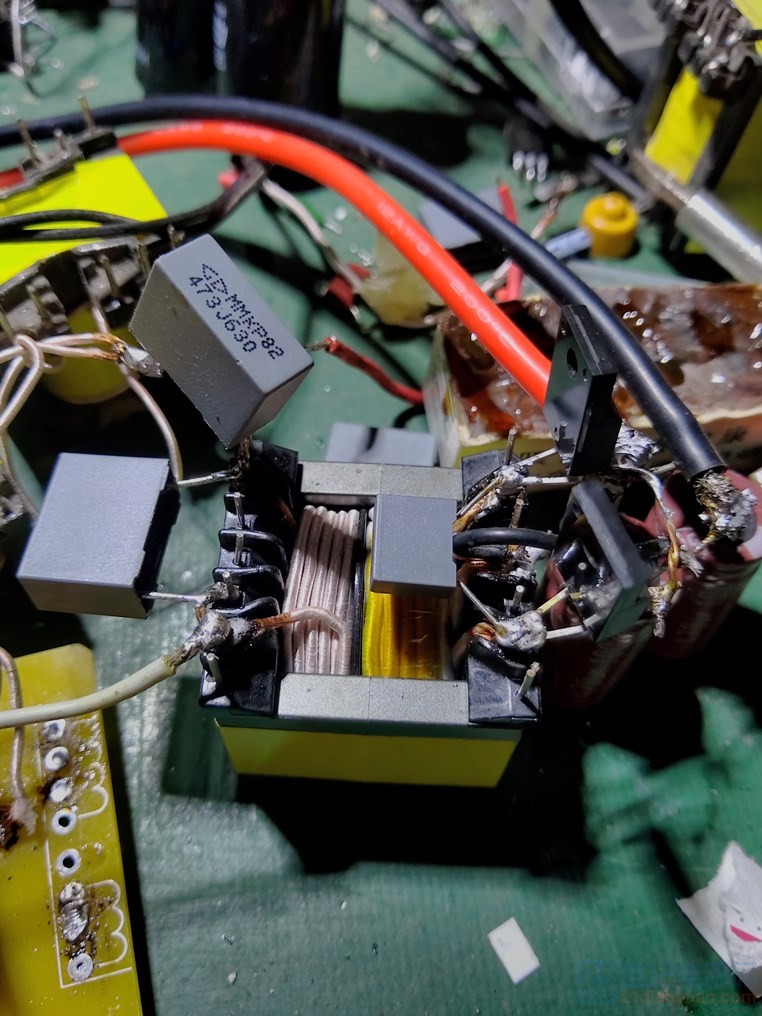

@84V输出时，变压器端的波形 @0V输出时，变压器端的波形 变压器特写 闲时做一些小玩意放松一下，ZVS打火机 摸鸡的日常 由于关于LCC的资料不多，读书少，相关的参数只能慢慢的调，比如谐振电容的比值，谐振电感的大小，试了很久才得到个人认为比较好的参数。

测试过程中发现谐振电感发热很大，谐振电感两端的电压都是700-800V的等级，是不是伏秒积大了还是匝间分布电容引起的发热？另外求助一下各路大神，有相关LCC 的计算表格么？能否传一份给小弟kingsri@163.com，不胜感激！ LCC是一个什么样的拓扑？相对有哪些优缺点？愿闻其详，谢谢！你在论坛上面搜一下LCC，一时半会说不清这个功率LLC+PFC+同步整流，高压输出最少也有96效率，低压也不低于94 ，反激做200W高电压输出的话怎么也不会低于93-94LCC的釣竿LCC.JPG (152.56 KB, 下载次数: 0)下载附件2021-9-16 09:25 上传C19/C21有比例關係決定輸出電壓高低，靜電除塵就可以用這樣輸出特性....这个是电压的增益曲线不？是電壓增益曲線沒錯。

很不错必须赞一下，值得尊敬。

象我一位哥们，初中出来打工，自学10年，现在成为高手，软件硬件都通，年薪30万多没做过LCC，两篇文章供你参考下。

自学建议先搞下电路仿真，LTSpice\Psim都有免费的，上手也容易。

先从开环仿起，可以得到你想要的增益数据非常感谢，这两个文档我都有了，有时间再看看。

楼主有原理图或者板子么，想弄块来玩玩！
