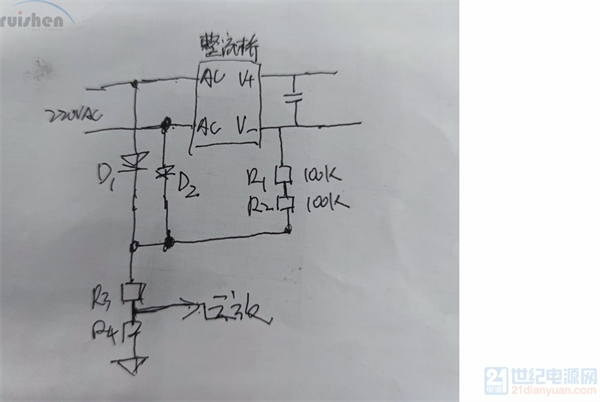

各位师傅，看别人的一个原理图，电源输出进行交流采样，使用两个二极管分别接在LN线上，然后整流桥后输出负端接了两个电阻R1R2,到二极管负极，请问，这个电路R1 R2的作用是设么呀？实现过程能不能帮忙解释下呀 像这样的采样电路，我觉得在桥后接分压电阻是一样的。

之所以增加D1、D2 ，我觉得可能是防止桥后的PWM开关管的干扰、以及波形畸变等。

分析的重点是：硅桥负与地的关系感觉R1、R2就是多余的我也感觉R1和R2多余了，还有，采样完成后，就是过了两个二极管后，是否应该加一个CBB电容呢？要不然这个采样到运放的电压就是交流波，而且采样有效值不准。
