测试buck电路输出异常
常见问题
时间：2023-10-21 08:08:02
点击：

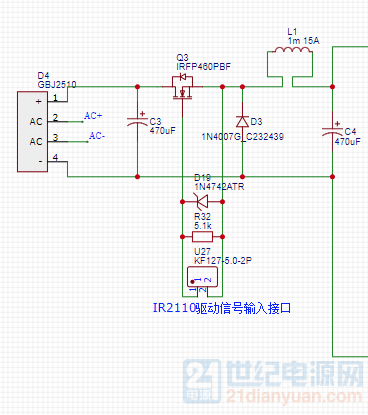

设计电路图如下，220V输入，buck斩波控制输出。
测试的时候先测试的buck这部分，全桥逆变没有接驱动信号，第二个滤波电容后接电阻和发光二极管。

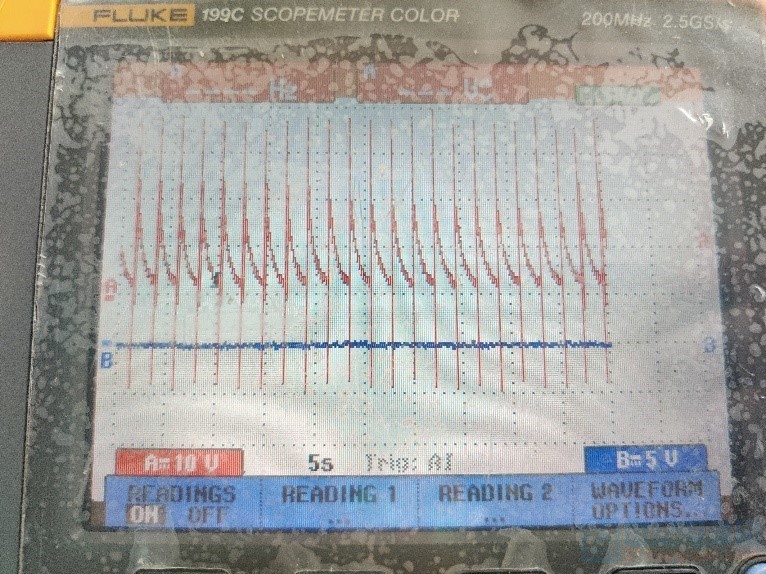

先输入的是24v直流电，斩波输出异常，如下图。
而后想试试直接接220V交流电，然后开关管也坏了，用蜂鸣挡测试三脚两两一组，都想。
想请教各位前辈，关于24v输出异常和接220V后管损坏的两各问题，谢谢各位！
最佳答案
nc965 查看完整内容 D3按输出电流换成最好的超快恢复二极管，然后D3\Q3\C3三个元件（6个焊盘）组成最小环路，就不会烧了。
N管咋驱动的 ？ 驱动电路悬浮了？2110是自举驱动芯片，用在这里不合适。
前面咋接的？那个BUCK电感15A，感量1mH，要不饱和，那电感要相当的大啊！用啥磁芯？铁硅铝磁芯CCM模式 ，不一定会饱和那可以改进成哪个型号呢，在这里适用呢我是用ir2110驱动的，参考别人的论文MOS管GE无放电电阻，电感容量选择或者质量有问题。
您好，ge端放电电阻是什么意思，是ir2110的HO与栅极见的电阻吗？就是MOS管GE两极间加的结电容放电电阻第一张图的R32 5.1K 相当于泄放电阻吗，电阻下边接的就是IR2110的高侧驱动输出一般选择10K
