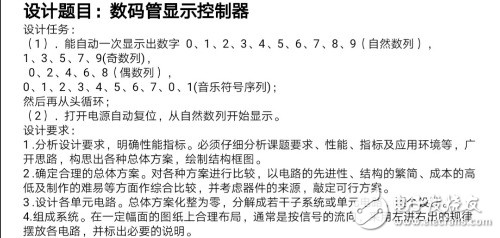

数码管显示控制器
常见问题
时间：2022-07-11 08:08:01
点击：

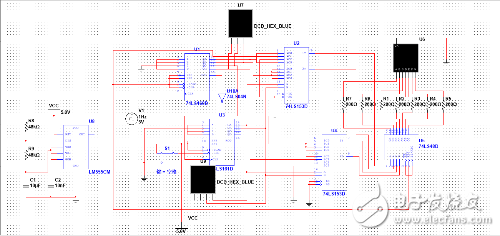

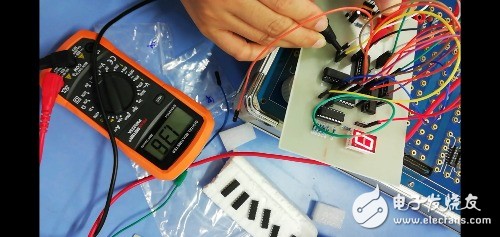

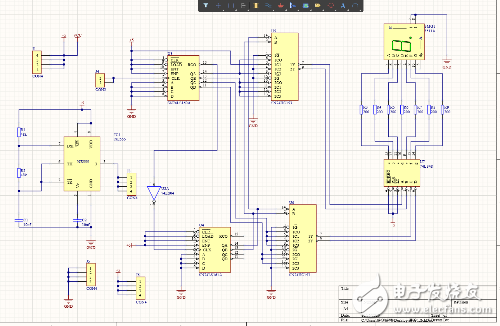

`这个实物数字电路板子我是根据仿真电路图连接方式做的，我做的仿真结果和题目要求一样，但是实物板子数码管一直显示0，没有显示其它数字，测了74ls48输出a,b,c,d,e,f都是高电平，g为低电平，刚开始我以为是555产生信号问题，然后就重新做了一块板子，直接去掉555信号发生器，在74ls160的脉冲端直接接入数电实验箱上的1Hz脉冲，结果数码管还是一直显示0，然后我测74ls160脉冲端对地电压一直显示1.3v，没有高低电平变化，检查了电路各脚都连上了，芯片也没坏，找了好几天都没找出错误来，求救各位数电大佬，第一次做数字电路板子，拜托了`
看看有没有大神来解决这种图根本就看不清，数字电路你就得一级一级看，从最开始的器件开始，看哪个开始出错，再去分析面包板虚接故障较多
