各位大神。

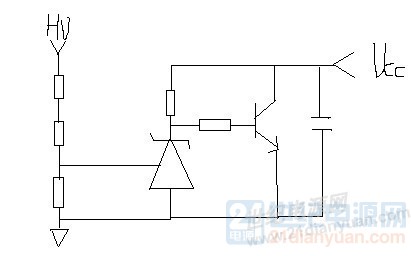

请问上图是否可以实现输入过压AC300V+/-15V保护。

原件参数这么选择？ 最佳答案 能源消耗 查看完整内容 电路是错误的，问题是楼主对431元件不了解。

下面是我特意为你准备的几个相关电路;这是 431核心的欠压保护 和过压保护， 作为控制供电开关这是431为核心的过欠压 控制芯片使能， 和 作为MCU的侦测信号在你的电路种犯的错误是， 431的导通时， 阳极并不是0电压， 而是最低2.5V， 2.5V的电位接在三极管基极，起不来关闭作用。

上面电路图2，中有个3.3V的稳压管就是解决这个问题。

图3 图4，是光耦配合 ... TL431搞得过压比较电路，关键是电阻分压电路这么画？能帮忙画个图吗？简单的话用稳压二极管和三极管就行，复杂点的用电压比较器1. 逻辑反了，要改成pnp2. 没有回差，可能300V保护了，299V又开始重启了最好用比较器LM393，或集成基准的比较器MC33161/34161，多出来一路可以连欠压保护一起做了用431做为过压保护，是很好的一种方式，不过431要受控点是有源>2.5v的情况下才有效，431也要有补偿电容， 分压点2.5V对地也要有电容，这样就有在临界状态保护时间间隔。

是这样画吗？7楼， 8楼版主都没有搞清楚问题所在。

怪不得我用431电压反馈拉低3525第9脚不能调占空比稳压加个光耦好了，不熟悉431有导通压降书上说什么导通电阻0.5欧电路是错的，你看看TL431不工作的时候，VCC电压能上去？电路图逻辑不正确电路是错误的，问题是楼主对431元件不了解。

下面是我特意为你准备的几个相关电路;YYY.jpg (90.23 KB, 下载次数: 11)下载附件2021-9-15 13:20 上传2.5V的电压加载NPN三极管的基极，三极管开通还是关断？
