上次解决了占空比无法调节的原因，这次输出不稳定，大家看看电路哪里有问题。

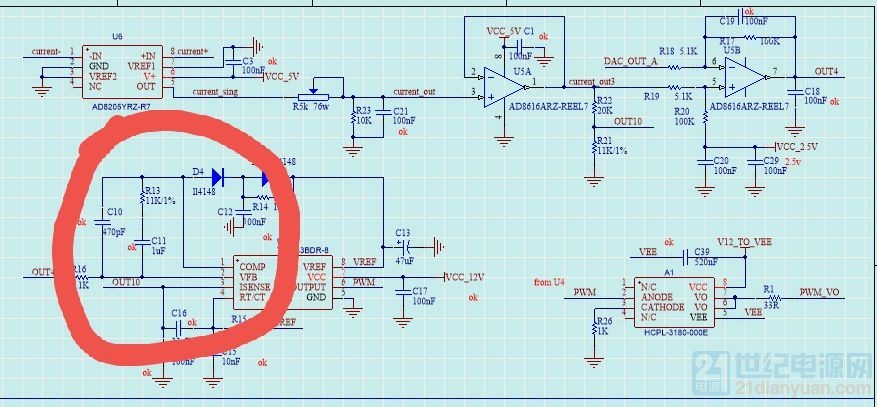

其中C11被我拆掉用导线替代，上次误差放大器的输出表现得跟放大器一样是因为没有构成反馈闭环，没有直流反馈出来调节VFB，所以误差放大器得状态一致时饱和得，解决这个问题后，现在得输出电压很不稳定，出现抖动。

最佳答案 joezzhang 查看完整内容 这个就复杂了，建议详细拜读 荨麻草 的帖子 https://bbs.21专注于大电流电感设计、制造/thread-160366-1-1.html先计算/仿真，如果有环路分析仪就找到稳定的直流工作点进行测试：功率环的传递函数/伯德图有了功率环的传递函数就容易了，期望的穿越频率多少，功率环在那个频率需要多少幅值和相位补偿，k值法一下就算出来了不知道功率环的传递函数就是盲人摸象，边换边测、从很大的电容（很低的穿越频率）开始，慢慢试出来一个可以接受的参数 ... 这个就复杂了，建议详细拜读 荨麻草 的帖子https://bbs.21专注于大电流电感设计、制造/thread-160366-1-1.html先计算/仿真，如果有环路分析仪就找到稳定的直流工作点进行测试：功率环的传递函数/伯德图有了功率环的传递函数就容易了，期望的穿越频率多少，功率环在那个频率需要多少幅值和相位补偿，k值法一下就算出来了不知道功率环的传递函数就是盲人摸象，边换边测、从很大的电容（很低的穿越频率）开始，慢慢试出来一个可以接受的参数，做动态负载测试来验证稳定性已经解决了，反馈里面有问题，VCOMP到VFB中的反馈必须去掉电容C11用导线替代，不然对于直接来说，内部误差放大器一直都是开环，一下子就饱和了，所以不管我输入是多少，误差放大器输出电压永远都是最大值。

去掉后，误差放大器就可以在0.8到6v之间变化了。

占空比也可以调节，也很稳定了。

输出不稳定恐怕和反馈取样以及运放动作速率有关，单从线路上本人认为运放问题可能较大，有关资料可以参阅该贴https://bbs.21专注于大电流电感设计、制造/thread-174884-1-1.html
