看到一个PFC的电路，PTC电阻串联一个继电器是什么作用？ 简单来说就是旁站电阻低功耗待机。

怎么理解待机，网测有电压且是不开机的状态么？那是NTC，大功率电源开机时抑制电流浪涌；继电器是等启动完成后闭合，短路掉NTC，防止本身发热以及影响后续电源电路谢谢。

RL1的这个继电器有必要么？增加一路控制肯定有它增加的道理。

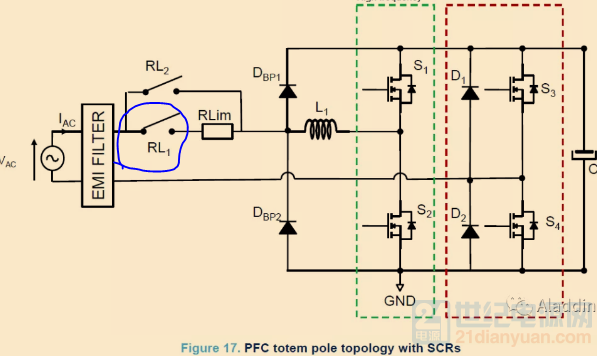

电源开关作用这个电路的作用（感觉这个应该是个数控电源）：首先你系统辅源的部分没有画出来，推测复原是从AC端直接取电通过整流桥供电；这样的当AC上电后，辅源正常工作，MUC检测到AC端口的电压和频率都在正常PFC整流的范围内，这时候开始合闭RL1，通过PTC电阻给母线软启动，软起动完成后，闭合RL2，开始PFC整流；是的，大致是这个意思。

RL1这个开关有必要么？用于输入过高电压时断开输入是的，用于输入过压保护。

这是个比较常用的充电机PFC电路，以前是没有RL1继电器的。

随着功率的增大，母线电解电容随之增大，整个电路待机时无功损耗也增大。

根据能源局推荐的标准：NB/T 33008.1-2018，在额定输入电压下， 充电机不连接试验系统且无人员操作， 仅保留其后台通讯、 状态指示灯等基本功能的状态， 测量充电机的待机功耗。

判定标准:休眠状态待机功耗≤15W。

已经无法满足要求了。

所以出现了这个RL1，在待机状态下断开主回路，降低待机功耗。
