最近入门LLC，准备做一个基于FPGA的LLC电源。

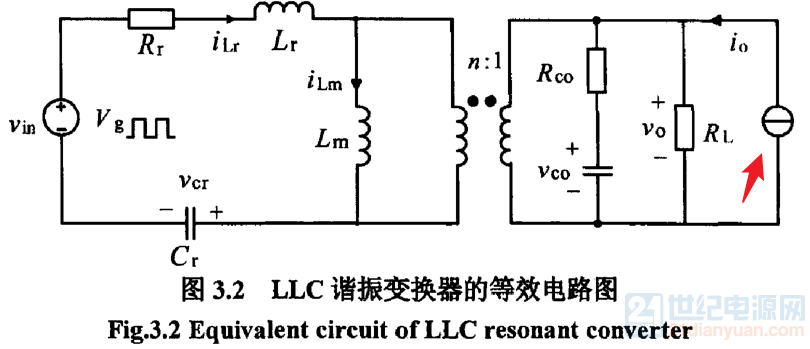

在理解LLC的小信号建模时，读2014年青岛大学硕士论文《基于扩展描述函数法的LLC谐振变换器建模》，里面给出的LLC等效电路如图1所示。

我对电路中的电流源很疑惑。

于是又翻了Bo Yang的《Topology Investigation of Front End DCDC Converter for Distributed Power System》第六章，追溯到了《Extended Describing Function method for Small-Signal Modeling of Resonant and Multi-Resonant Converters》，都没有关于电路如何等效的说明。

我自己的想法是，也许这个电路可以看作全波整流的等效电路。

全波整流中输出电流在输入电压的正负周期内都是正的，而等效后是个理想变压器，电流有正有负，所以需要加个电流源进行合成。

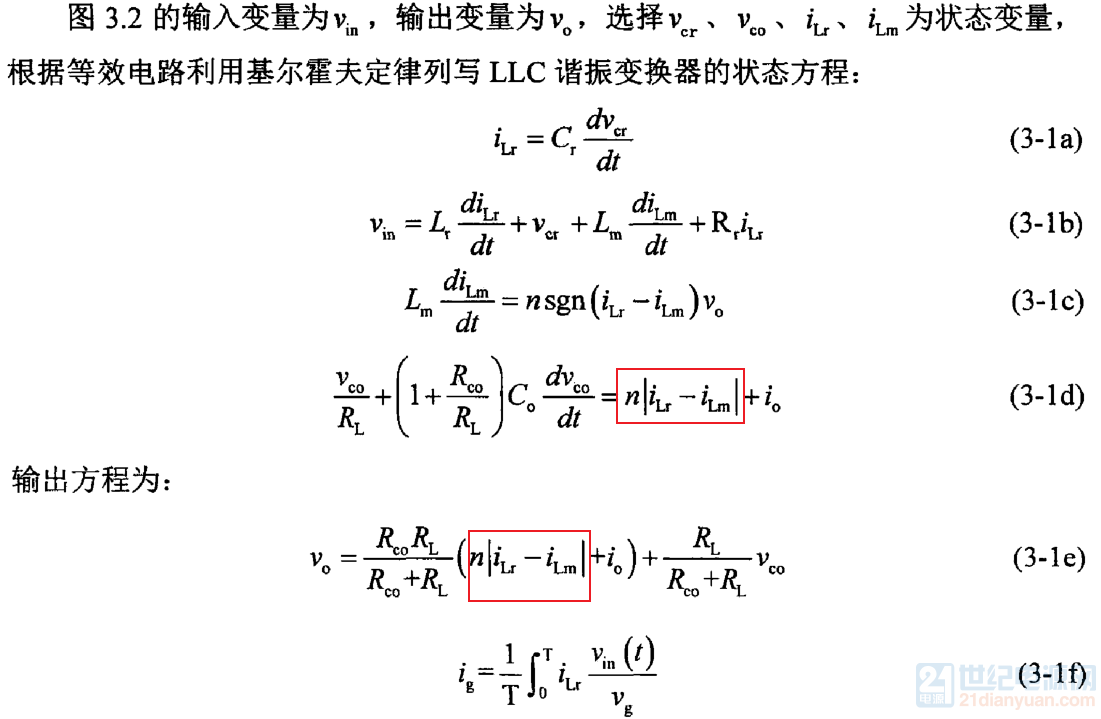

但细想不对，因为在列写非线性方程时（如图2），已经用绝对值描述了这个特性，那就不需要再加这个电流源了。

在此请教一下各位前辈。

也许这个问题在学习LLC的过程中可能非常微不足道，但还是希望这个疑惑能够得到解答。

这个Io在建模时一般会加上的，任何拓扑都是，目的是观察负载变动时，变换器的反应。

你好，如果是探究负载变化对输出的影响的话，为什么不是改变RL呢？这不独影响输出，还有很多变量，如电感电流，输入电流。

。

。

。

RL不是系统变量，不改的。
