使用一颗运放，就一个比例电路（比例为5），信号发生器产生一个方波10K频率时，输出方波的下降沿有个平台；但换成1K频率时，则方波很干净。

请问是什么原因？似乎与GBW关系不大（3.5M)。

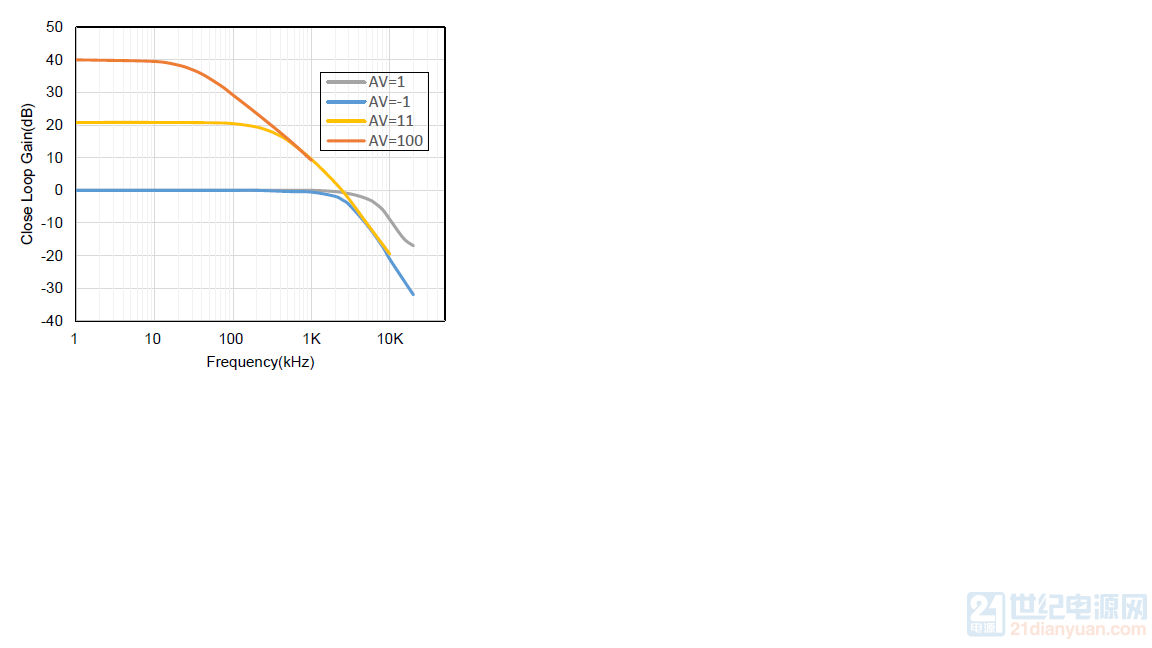

下面一个频响图能看出什么问题吗？ 最佳答案 尚飨 查看完整内容 增益带宽积你得看开环增益曲线BODE图，你这个是闭环的曲线图。

电阻个子太大。

不懂啊？电阻什么个子太大？线路图上一下，是不是运放频宽达不到要求。

看图似乎GBW<10kHz而不是3.5MHz规格书上写的3.5M，这个是不是有具体含义？之前没看仔细x轴是kHz，kk就是M了。

兄台所言极是啊方波为多波形合成，你的闭环增益图已经说明闭环增益为5时，带宽没有10K，不同频率衰减不同，波形会失真。

但GBW为3.5M，从图中计算才50K，这其中的差别怎么理解？增益带宽积你得看开环增益曲线BODE图，你这个是闭环的曲线图。

谢谢您的讲解。
