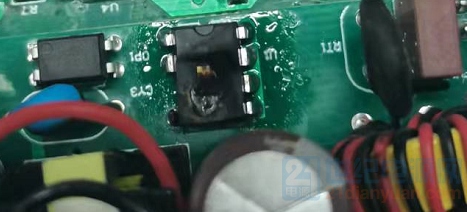

公司仪表上用的一款5W开关电源芯片，用了很多年了，质量一直很稳定，在客户那重来没出现过电源的质量问题；最近做测试，快速瞬变4级没有问题，但打浪涌的时候，LN之间打没有问题，一换到L对PE的时候就放电，控制芯片爆了。

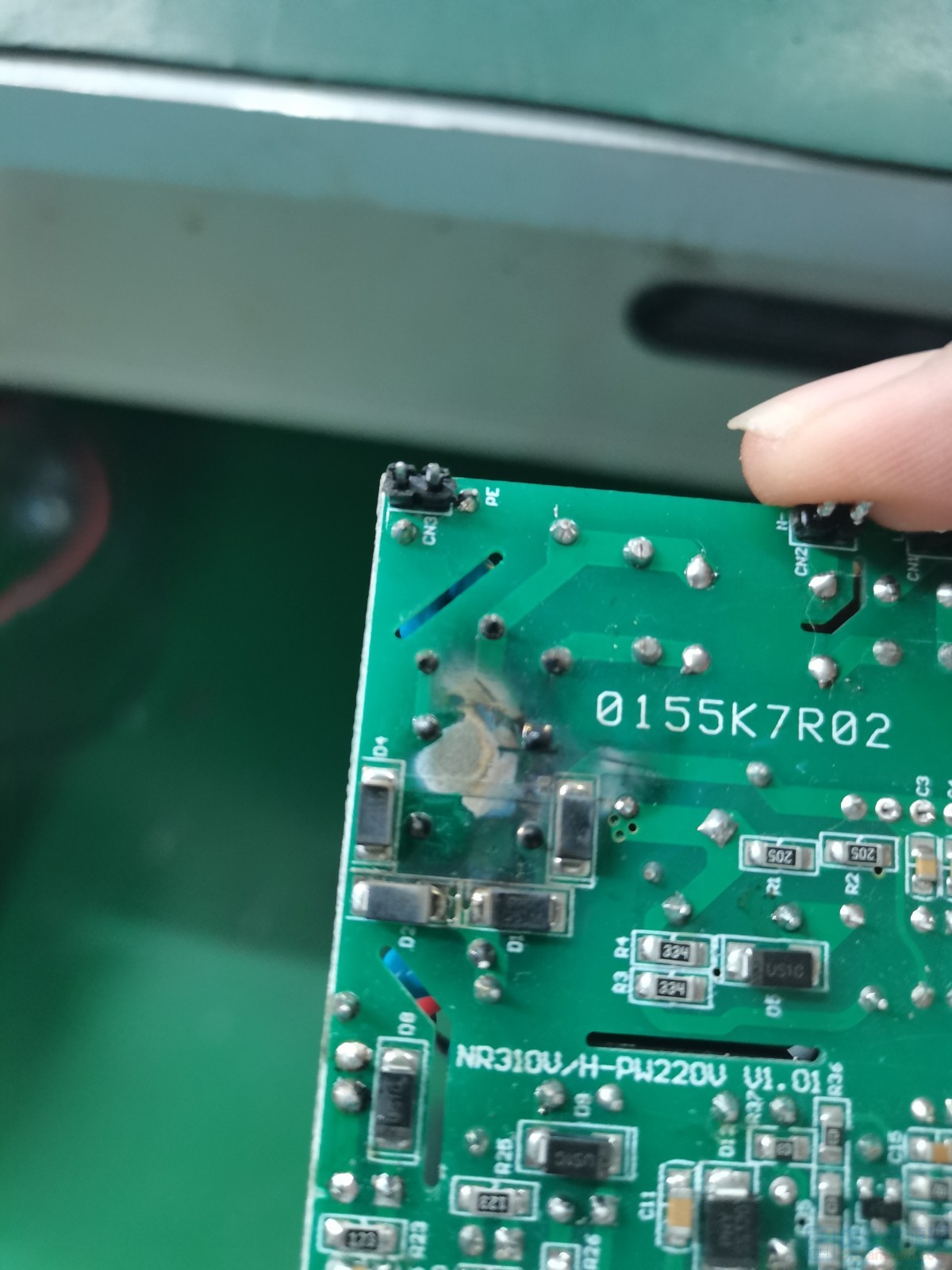

因为PCB的空间有限，没有空间给这个模块电源再增加前级防护电路，看有没有大佬能帮助我修改一下电源模块的？若能解决，本人可适当给点辛苦费，在这先谢谢了！原理图和浪涌测试损坏的图片我上附件 L对PE打的是4kV尝试直接初次级打ESD，看哪里跳火？应该是挑花的位置不合适。

改layout或点胶的方式来改变跳火位置我这个电源的布线可能有问题，我看别的厂家的大部分都有放电电路，我这个没有。

请问你说的挑花是这个吗？的确同PCB设计有很大关系——还有钻孔和隔断处理。

请问能帮我看看不？在确定IC质量没有问题后，建议加大压敏的间距，再在PCB板上加入放电齿ESD放电能看到放电火花，ringwave看不到放电火花，但两者都是高频易产生共模干扰，故依靠ESD放电来找问题点。

请问在共模电压初级和次级之间加上一个560V的压敏电阻能不能解决这个放电问题？因为做放电针我这个板子不好做，中间正好有个走线。

共模电感匝间电容放电把4个整流二极管移开，在共模电感的脚间增加放电铜皮保险丝之后LN之间只需要1-1.2mm爬电距离，右边挤一挤应该有机会共模电感匝间电容放电，然后在共模电感的脚间增加放电铜皮？我这个有PE，不是应该对PE放电比较好吗？对PE放电当然好，但是要对PE放电就要加压敏/GDT，你即没空间也没钱加吧？请问在共模电压初级和次级之间加上一个560V的压敏电阻能不能解决这个放电问题？因为做放电针我这个板子不好做，中间正好有个走线。
