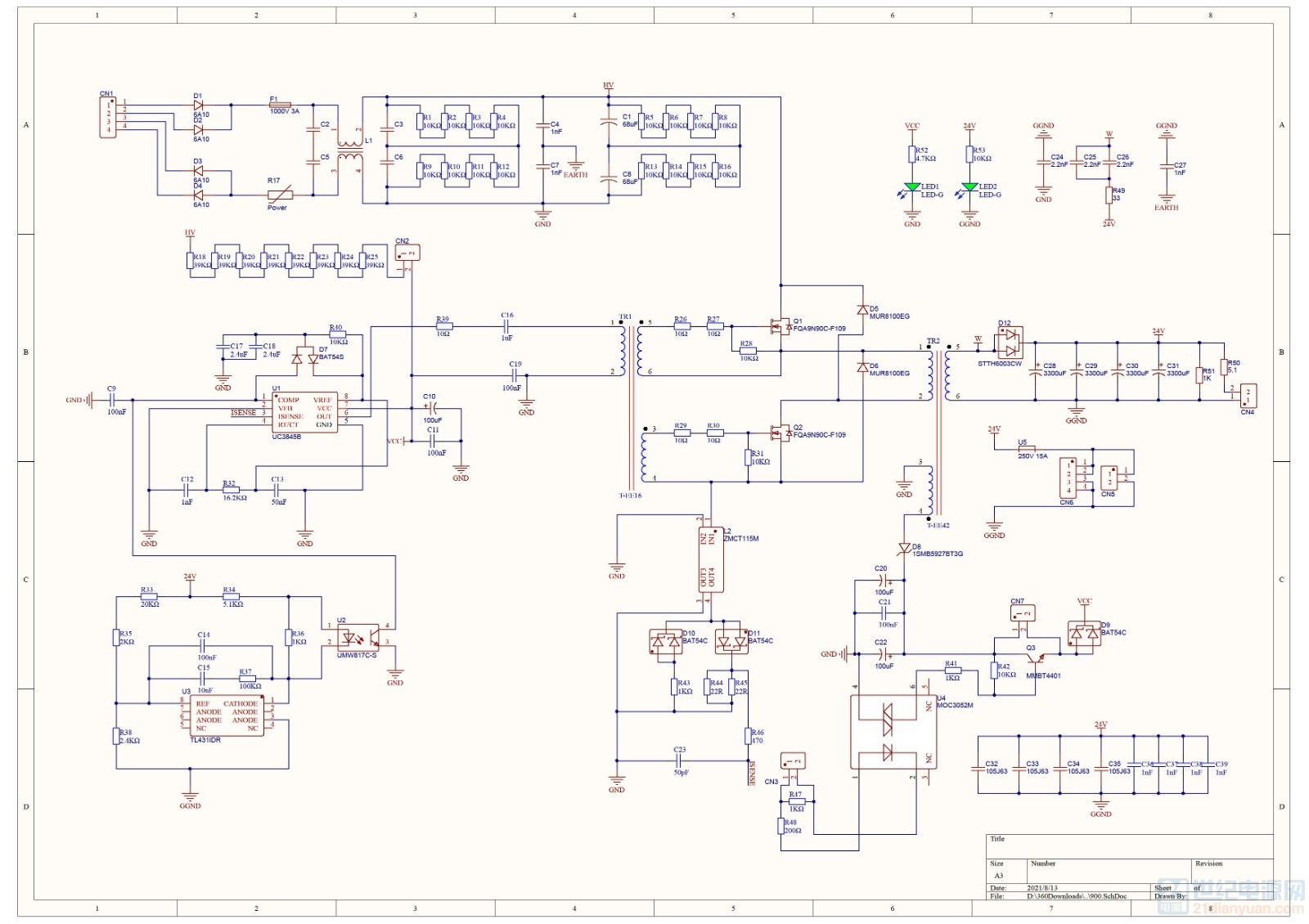

头一次搞开关电源，想做个800v输入，24v输出的双管正激，然后就悲剧了。

3845死活就是不起振，能量到三角波，6脚只有十几毫伏输出。

然后直接外接24v电源给3845供电，8脚有5伏了，6脚还是十几毫伏。

最后没办法了，在1脚直接接了个500R的电阻接地，这回勉强动起来了。

但是输出只有10v，带的风扇负载一窜一窜的，应该是断续模式，反馈电路应该没起作用，6脚有pwm波了，12伏左右。

但是把电阻稍微换大或者换小一点，就又不工作了。

现在是在没招了，只能这么苟着请各位大佬给看看问题出在哪吧 需要给3845一个持续的供电才行，比如说增加一个供电绕组，一般反激比较合适，正激的话，辅助供电是个麻烦事。

我直接再3845上接了一个24v的供电，6脚不输出。

然后再1脚上接了一个500欧电阻接地，6脚就有输出了，但是占空比很小。

主要是不知道3845的起振条件是什么，1脚上必须有电流吗？我的431+817的反馈测试是好的，但是现在输出根本到不了24v，所以反馈没工作。

U4光耦干嘛呢？干嘛搞那么复杂呢？ 那个电路有用吗？，VCC 的Q3 稳压不是稳压， 开关不是开关,你仔细瞧瞧， 光耦方向都是错的。

VCC不足，用万用表6脚测不出电压来的，不是不启动，是你不给他启动。

C17 C18 搞那么大电容，软启动其实就是个误区。

38**系列是电流型芯片，不是电压型芯片，你把1脚软启 搞得的死死的， VCC能量怎么上来啊？把3脚电流设定准确就行，我直接用外接电源供电还是不启动，一定要1脚和地间串500欧电阻才动。

现在不用光耦了，改的用电阻分压反馈，莫名其妙稳在了3.3V800v供电，分压给7脚启动损耗有点大， 并且用大电功率电阻并联串联几次才行， 38**系列启动电流比较大， 而且要有足够的能量弥补隔离驱动变压器感抗， 因此需要在800V分压分段电容储存能量再次 增量供给，做起来有点困难。

其实U4是控制这路的隔离电子开关，由输出24正常时切断高压启动，达到降低损耗目的，但是这个控制弄不好就影响电源启动， 需要RC延时限值控制，大佬nb呀，我把软启动电路拆了，波形果然正常了现在就是反馈还有点问题，电压只能到10v，还上不到24v按说反馈电路我是单独测试过的，24V光耦电流增大，不知道为啥似乎这里并没有起到作用检查供电电压，测振荡脚波形。

供电我暂时直接用外部电源供了，4脚三角波是有的，频率也符合计算值。

拆除软启动电路后，6脚波形也正常了，11v pwm 占空比40左右。

现在是电源输出电压只有10v左右，而且不太稳定。

供电正常了，如果排除布板问题和干扰问题，那就是反馈的问题了。

我怀疑是芯片驱动功率小，带不动mos管，准备加个推挽电路试试看
