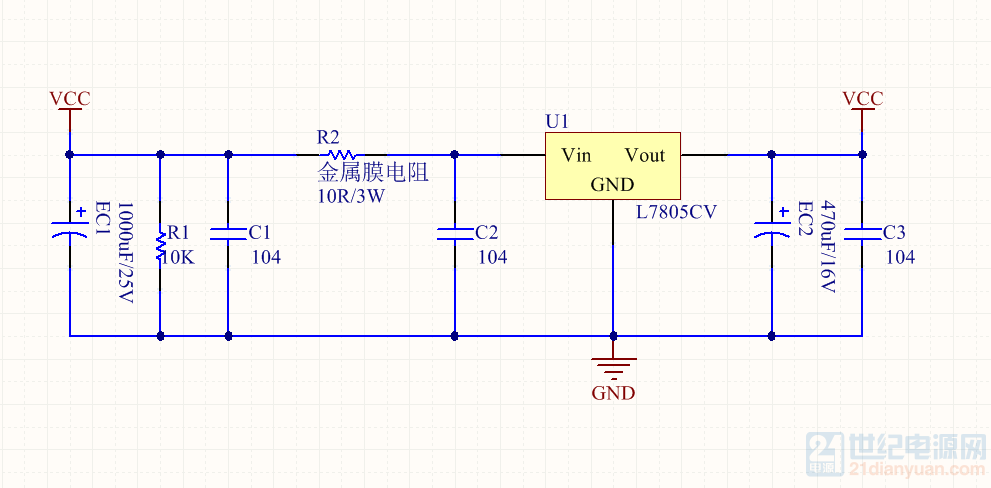

现在做的一款产品，电源部分用开关电源将220VAC降压到12VDC，然后12V由7805降压到5V，电路如图所示。

现在有个问题是，这款产品在上电的时候，有将近千分之一的比列会将R2烧坏。

这几天一直在查资料，初步怀疑是上电时7805产生了自激，但是怎么验证，怎么解决毫无头绪，有没有人碰到过？ 你要仔细分析一下： 1正常工作会不会发烫，温升多少，压降多少？如果5V 负载过重，7V压降都有R2限压，适当减低阻值， 限流电阻不能当作降压电阻使用。

不要疑神疑鬼怀疑7805自激，自激要有反馈和谐振条件的，2确定是上电烧断： 算一下R2上的电流， 5V负载多少？上电时，5V是不是带载上电，5 v输出电解电容是不是过大，一般取100UF-220UF3,12V适配器上电时有没有电压过冲。

感谢回复。

第一点：7805输出电压就是给单片机部分供电，电流最大不会超过200mA,而且7805我加了散热片，200mA算下来的话无论如何不会把3W的电阻烧坏第二点：电容大了的话，会有哪些影响第三点：我用示波器测试下看看直插3W是很大体积，一时不会烧断，， 贴片应该是2512封装以上，2512的金属膜也没有3W，你到底是不是3W啊？ 康铜片2512才2-3W，电容太大，瞬间上电充电电流大，不需要470UF， 47UF足够了，是直插的了，不是贴片封装的先核算R2功率R2我用的10R3W的金属膜电阻，7805的输出电流在200mA以内，理论上说不会烧掉电阻的考虑有短路发生上电就烧？大概率是电阻本身的原因这个地方一定要串联一个电阻吗？电阻本身的问题也说不通啊，3W的直插电阻要烧坏肯定要很大的电流才行直接拆一个电阻看看里面的线多粗？我怀疑你买到了假货建议你的C2改为22UF以上，且R2改为5W水泥电阻。

R2烧掉的原因，是因为初上电时，过大的冲击电流烧坏了，瞬时过功率达到了10W。

所以要选用抗过功率的电阻：如绕线电阻，或更大功率的水泥电阻。

普通的轴向电阻中心发热会裂开。

图片是正常情况下，电源板上电时R2前后两端的电压波形。

上电后MCU部分电路启动约有150mA的电流，所以能看到R2后端电压（黄色曲线）下降。

亲眼看到过一次电阻烧坏的情况，它是一个持续的大电流造成的，关键是这个现象没法复现，想不明白的是这个大电流是怎么来的。
