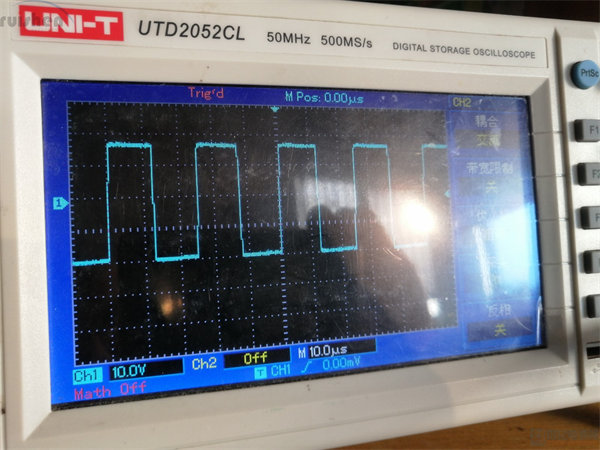

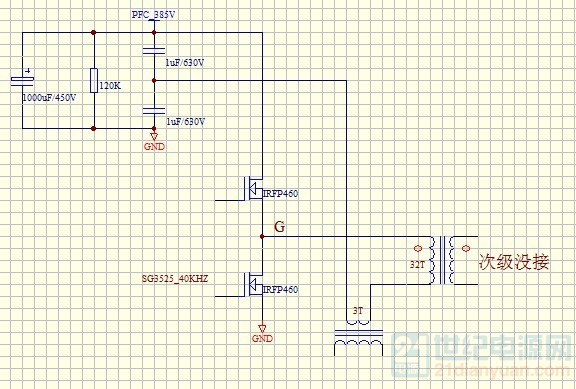

PFC+SG3525硬半桥，G点波形，示波器显示36V*衰减10=360V，半桥G点不是二分之一电压吗，怎么会有360V，不是应该192V左右才对吗？ 示波器测试的正半周和负半周，中间分开才0点。

照你这么说，波形正常的是吧总幅度接近PFC输出电压没错， 这波型看不出死区，输出100%占空比（开环）？记得3525最大才调到 85%占空比。

3525输出占空比40%，示波器测的是G点波形占空比50%，不对吗根据你波形， 哪里是40%， 死区平台都没有。

这还正常吗？ 本来是台阶型 波形才对。

谁告诉你半桥MOS管DS波形是0.5Vin的？半桥只是变压器原边电压是输入电压的一半，MOS管电压仍是输入电压，因为上管开通，下管的D端接的就是输入母线。

哦受教了，那这G点波形占空比50%对吗副边什么都没接的话有可能。

3525最大都调不出45%的占空比。

50会正常吗？驱动不是50%不代表DS不是50%。
