电压电流环
行业资讯
时间：2024-01-04 00:08:02
点击：

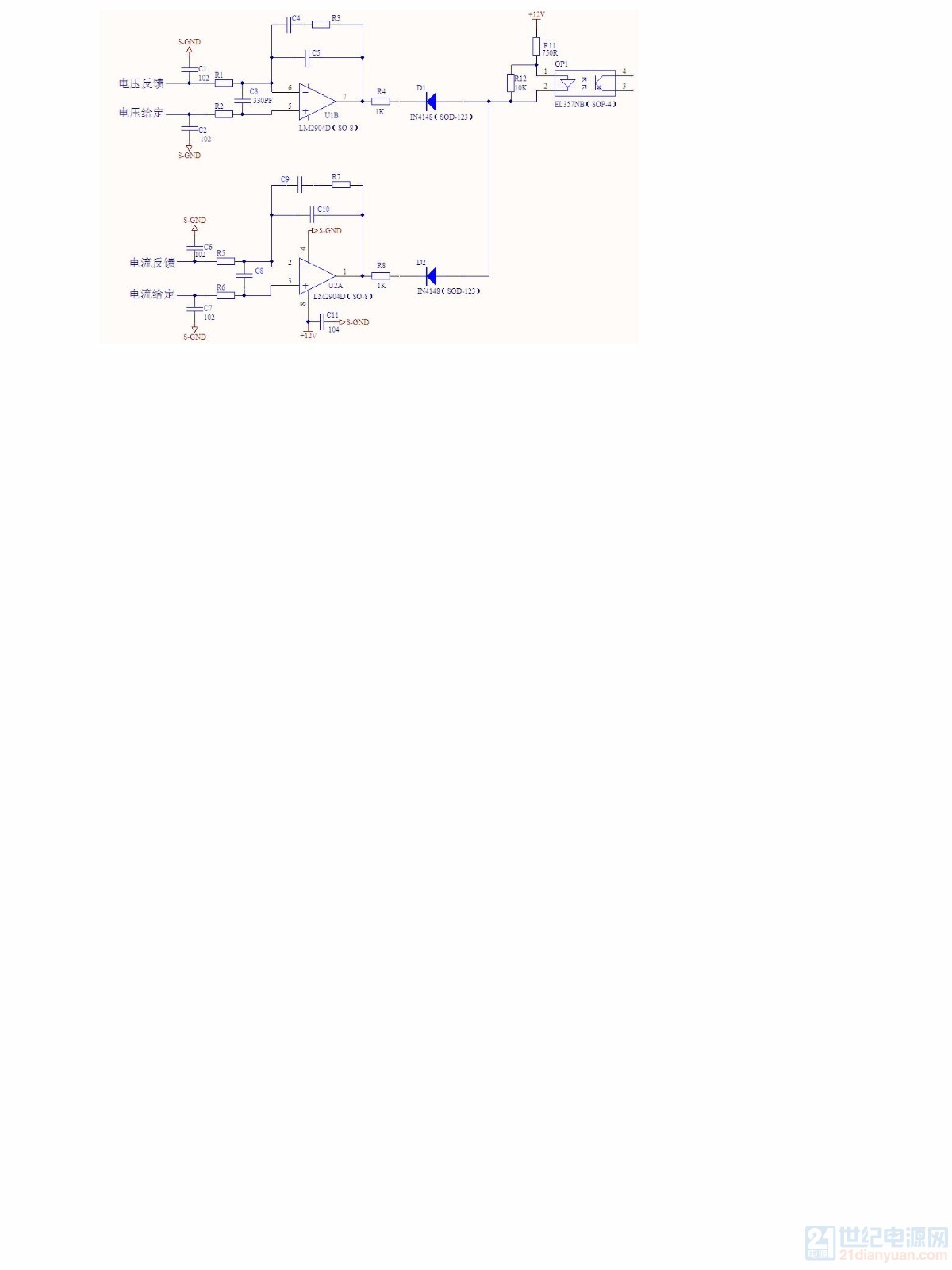

请问用如图这种电压电流环补偿网络，通过光耦控制LLC芯片的频率调制，可行吗？
可行。
注意逻辑、不搞成正反馈就没问题。
这个是典型的负反馈，不是正反馈！那要看你光耦输出的3，4脚怎么接，稍有不慎就可以搞成正反馈
这种电路，在切换的时候会振荡的如何能够做到恒压和恒流控制之间无缝切换无振荡？请指教电压内环，电流外环，或者反过来！也就是做双环控制，而不是上面这种单环控制哪个是单环？上面的就是单环控制呀！任何时候只有电压或者电流参与运算。
给个你说的内外环的图纸看看？要看你的应用场景，充电器都这么干、没问题你要是恒流点2A，结果非要在0.5A和4A之间连续快速切换，那肯定要震荡就算你搞成内外环，外环的穿越频率也不会太高光耦隔离内环最高穿越频率不高于2kHz，那么外环撑死也就200Hz，做1ms时长的1A/us动态测试一样看得到震荡你们说的都是对的！
