交错并联双管正激增加一组输出，怎么整流
行业资讯
时间：2023-10-01 08:08:01
点击：

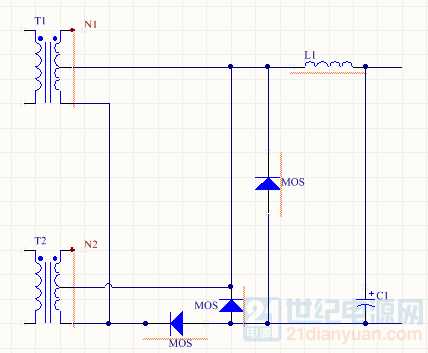

上图是原始电源单绕组的结构，如果要使用N1，N2那两个高压绕组，应该怎么设计整流电路；我用下图同样的结构，电压跟低压绕组的输出高1V多。
甚至还想共享原来的整流mos，也不能工作。

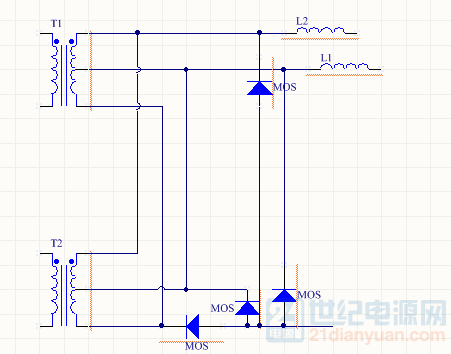

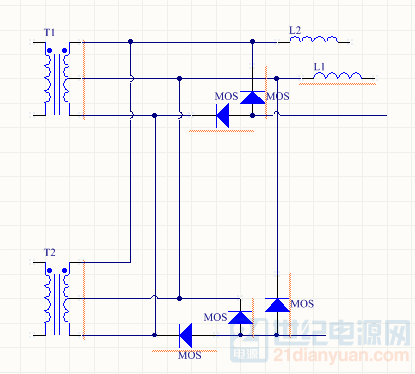

如下图
这输出是一高一低正压的双路 输出对吧， 变压器次级这样绕法，有个公共绕组，整流管也是公共的，并且2只变压器次级绕组并联起来了， 这样做不等于短路了？ 2只变压器肯定是不一样的输出电压差，高出的部分就形成短路。
整流过放在高位端，4个整流， 4个续流，2个电感。
整流后并联。
是原机只有1个12V输出，2个变压器，基本的结构是不好改了。
现在原变压器多一个高压绕组，现在需要不改变原有结构的基础上，增加一组高压输出。
第一个图的结构是原机的，他的2个次级绕组也是直接并联了啊。
他错，你也跟他错， 他是单路，你还双路所以来求教啊，大师请开尊口。
2楼给了修改参考
