求助前辈解惑，输出电压发散，不能稳压是怎么回事？小弟跪谢
常见问题
时间：2023-07-31 08:08:02
点击：

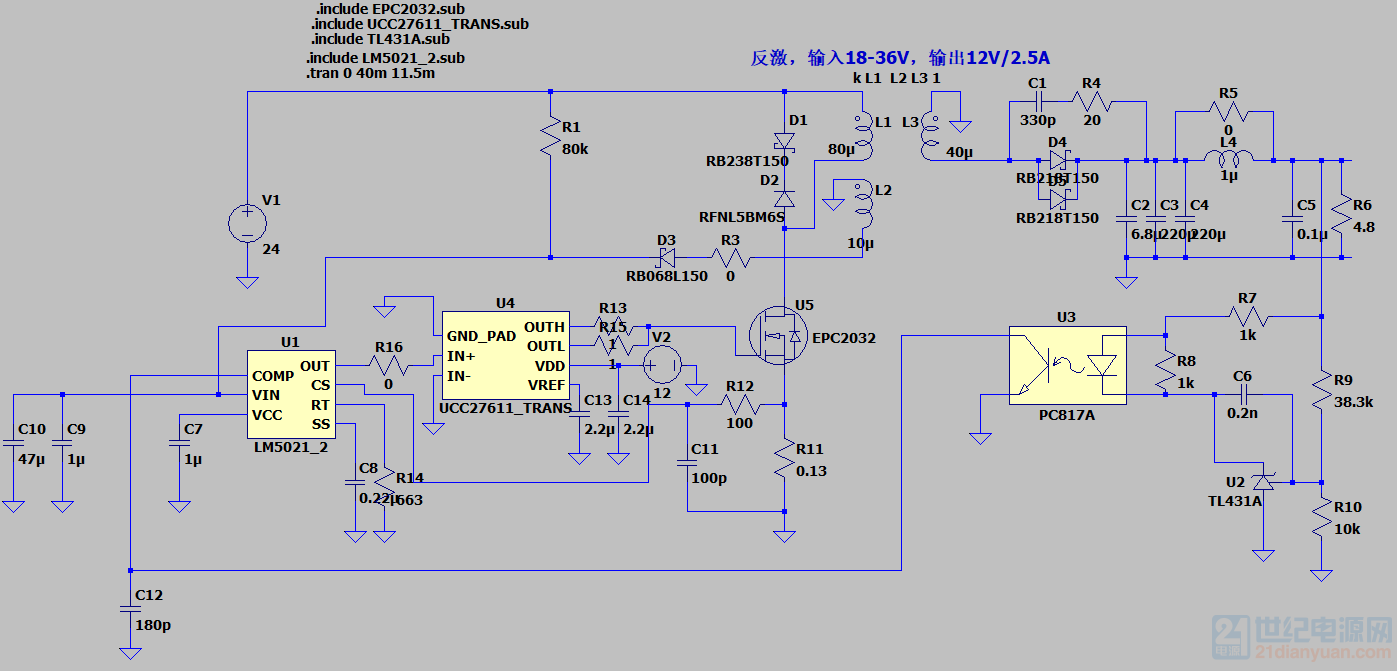

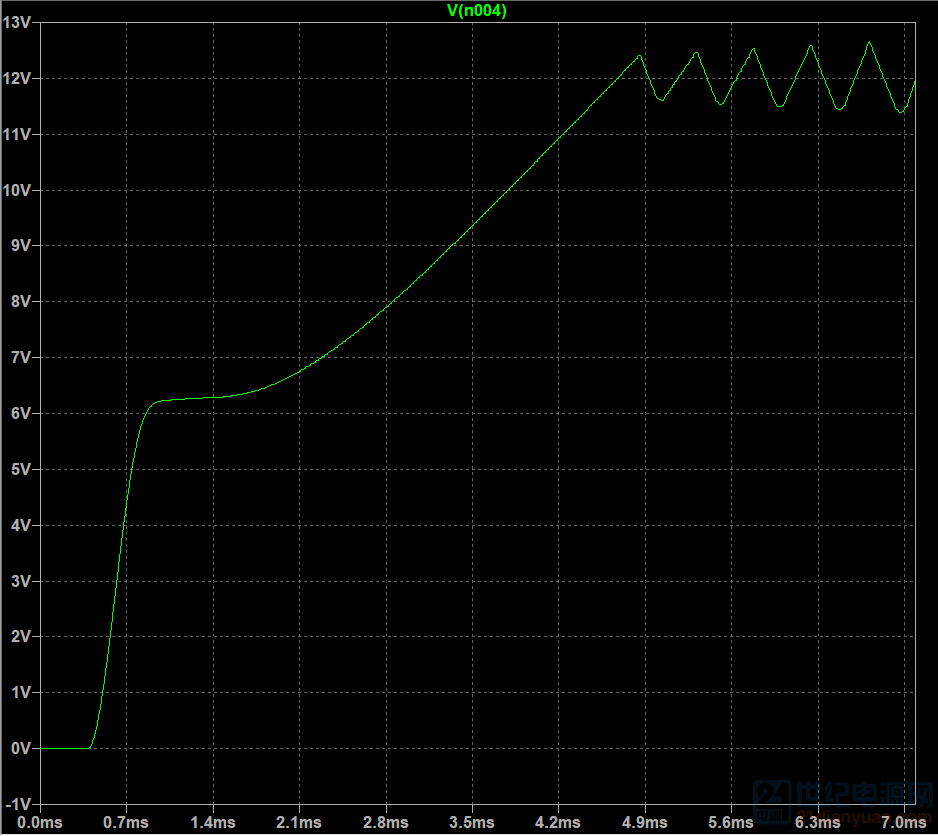

输出电压第一次过12V后开始下降，但是之后就在12V左右发散震荡了，不能实现稳压，需要更改控制环路的哪些参数？（开关频率500kHz）另外开始斜率大，后来斜率变小是什么问题呢？请前辈不吝赐教。
电感值不对。
前辈，您是指变压器处电感不对，还是值得输出端的电感不对？R7增大到3K左右，C6先放个105试试。
另外看取样电阻上波形什么样子。
前辈，红色是取样电阻的波形I(R11)，蓝色是功率管VGS波形，绿色是输出空载、轻载 导致 输出过冲， PWM 停振了。
试试：反馈接电感前 C4，不要接 C5 处 去掉单独的 MOS 驱动器芯片，电源IC直接驱动MOS管 减小反馈滤波电容容值试试另外：R14 是 663 欧 还是 66K？ 这个电阻在 器件PDF 中允许小到几百欧？前辈，首先谢谢您的指点，这个功率管不是MOS而是GaN，那个驱动芯片能使得驱动电压最多为5V，至于那个电阻，确实是663Ω，设置开关频率为500k把光耦供电的R7移到电感L4前边该电路是仿真结果吗?用实物求证吧。
弄了一版实物，到处都是问题，所以想着先仿真出个大概再去弄实物了
峰值电流这么大，变压器计算错了吧，将你变压器计算的过程贴出来看看。
前辈，您看看，对了，开关频率500kHz，我算的初级电感量为2μ，上面那个的变压器电感量选的大的原因是想让仿真跑快一点，我把变压器参数重新按照2μ又仿真了一下，取样电阻和vout的波形图放下面您看看副边电压反馈接到L4前
