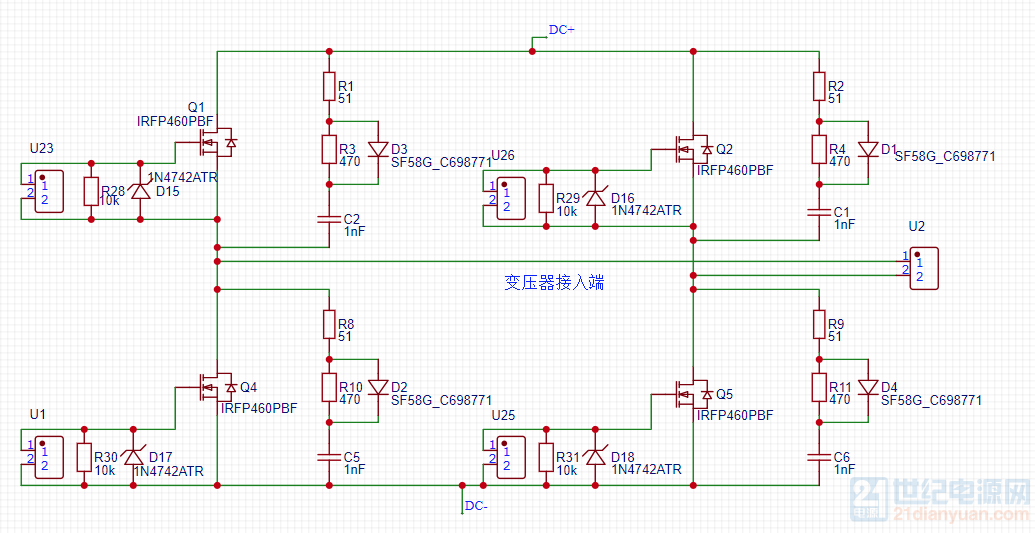

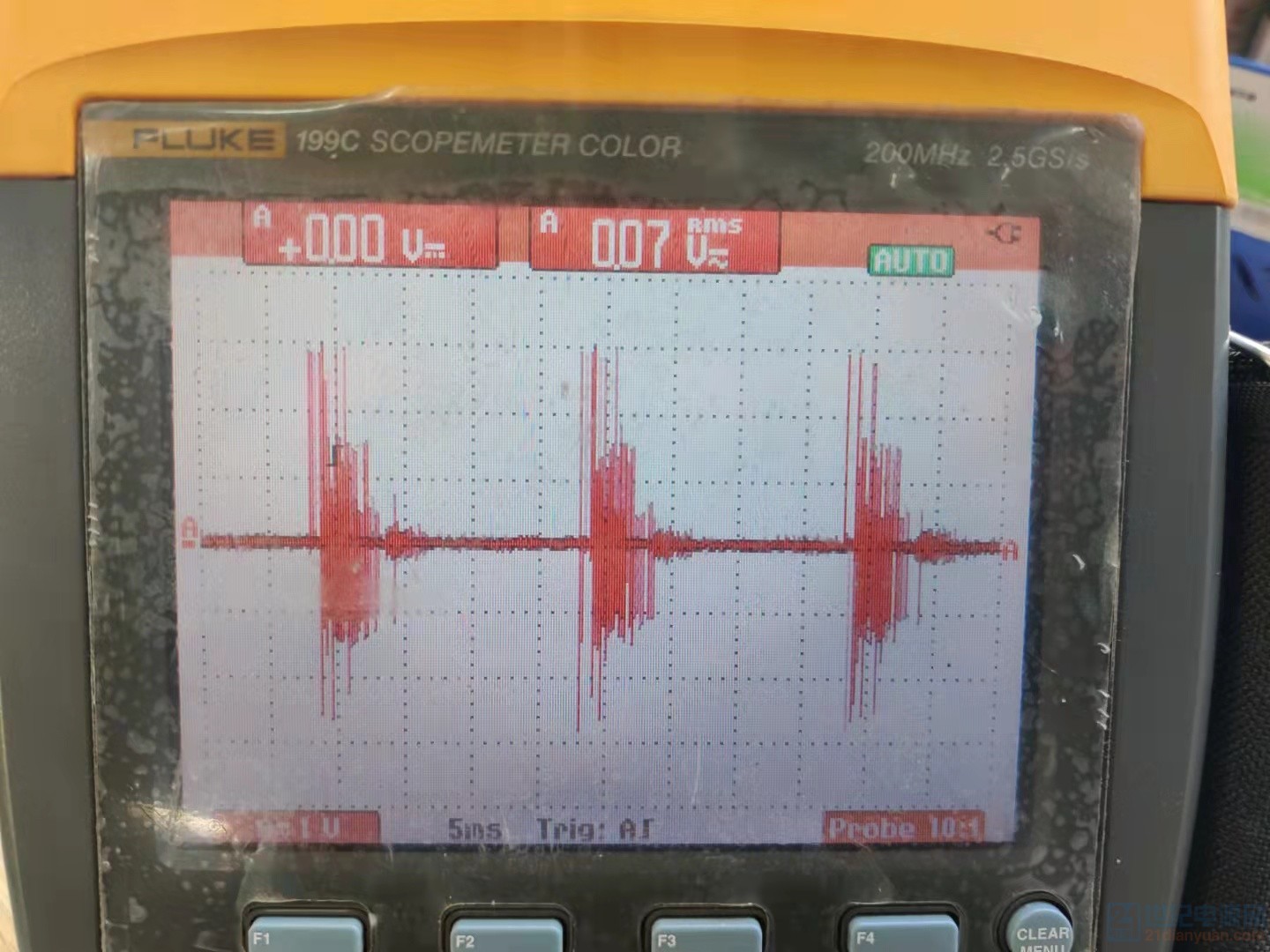

由buck斩波后接逆变电路，没有输出；输入的是110v交流，占空比50%后经滤波的直流电，负载我接的14个51欧姆的水泥电阻；请各位前辈给个指点，以下是逆变电路和驱动电路以及输出。

最佳答案 能源消耗 查看完整内容 驱动2110的 12V供电的 地 线，要与逆变电压 110V 的 地 线连接。

（ BUCK输出的110v 的地线）驱动芯片2110是隔离型驱动芯片， HIN , LIN 输入端必须要PWM 信号。

不能为空。

4个桥臂MOS管驱动，需要4路。

你的驱动就2路。

楼主这个线路图恐怕不妥呀，最下面的图IC属于驱动电路，不过楼主却接到了线路当中的输出端。

http://www.elecfans.com/yuanqiji ... 180304642662_a.html看看这个帖子。

先看看各个管子的驱动信号是否正常。

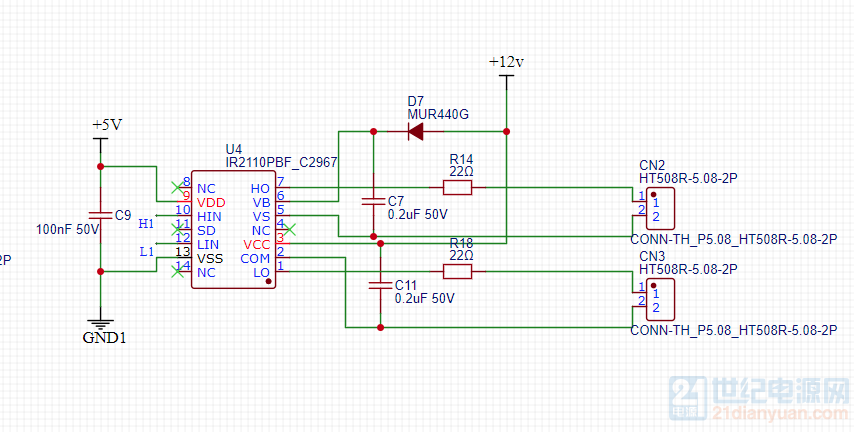

驱动信号我单独拿出来测正常，用com、vs、vss共驱动芯片的地接上主电路就不行了是不是我驱动连接的问题，我的高侧驱动 HO 接栅极、vs接上下桥的中间，低侧驱动LO接栅极、com接主电路负极坏了吗？应该没有，我刚焊接晚，测试的，buck模块和驱动模块都没问题哦，这样的话说明不是输出异常，而是从来没有正常过。

看了论坛经验，不知道是不是我驱动连接的问题，我看其他论坛中，有com端与驱动的地相接，我是与主电路的负极接，不知道是不是这个问题，我看手册上上是与负极接的啊我可能知道问题再哪，但我奴确定，请您给参谋一下：可能原因是我的逆变电路的负极地，不是IR2110驱动的15V的参考电位，因为15v是接在直流电源的上的模块转的，所以，15v可能是相对于直流电源的负极地，而不是相对于逆变的负极地，是这样吗？但是，我不明白怎么接逆变的地，是因为输入的最开始是220转110的变压器，这个逆变的负极地是不是悬空的呢，我是不是应该将这个逆变的负极接在我直流电源的负极呢驱动IC得供电负需要与输入母线负接在一起。

你好，是com端与vss端接在一起吗
