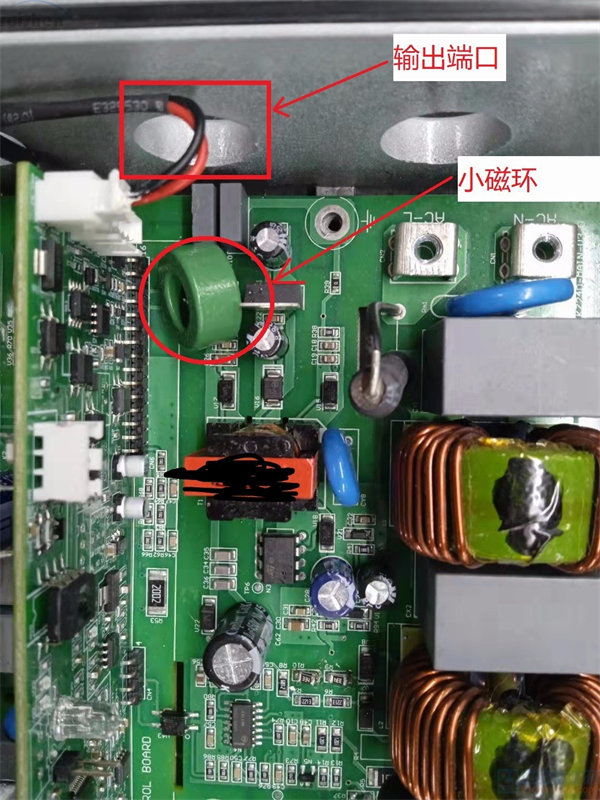

电源主板上有一个12V3A的附源需要引线到外面，在机壳端口附近想对这个12V的正负极输出线绕制一个小共模电感，用高磁导率锰锌铁氧体磁环H18*10*7如图所示，但是这个共模电感位置不太好放置会碰到主板上的其它器件（周边没有高压），请问是否需要对共模电感进行包裹处理吗？最后整机是灌封胶灌封的。

点热熔胶先固定可不用你好请教一下：是先绕制好共模电感，然后点热熔胶固定电感和绕制的正负极走线，最后等热熔胶干了之后再将走线端子插到附源板对应端子上，是这样吗？感觉到这道工艺不好整呃。

微信图片_20210924140415.jpg (165.87 KB, 下载次数: 3)下载附件2021-9-24 14:05 上传若是这样，建议线上加磁扣或共模，然后制作线的时候一体成型，类似笔电电源输出线带磁扣好的，感谢！一般不需要包裹，常见都是焊到线路板上，然后使用适当的导热硅胶加固一下就行。

不是的，我的这个共模电感是输出12V的正负极软线直接在磁环上面绕制几匝即可，不做骨架的那种。

主板PCB板面上没有空余位置点胶固定这个共模电感，磁环表面总会碰到其它元器件带电的金属表面，有些担心带来意想不到的影响。

如果是这样的话，可以使用塑料扎带进行固定和塑形。

你这个位置不能用这个磁环共模电感，因为特别容易饱和，你这个是直流输出输出端共模的磁性材料用低导磁率。

呃，用镍锌铁氧体吗？但是我看到别人的机器用的都是高磁导率的锰锌铁氧体或者高磁导率的非晶磁环，绕制几匝便可以获得很大的感量。

对于直流正负而言一进一出，磁环中形成的磁场方向相互抵消，怎么饱和呢？应该可以的
