【电源篇】运算放大器经典应用
企业资讯
时间：2022-11-25 08:08:01
点击：
运算放大器经典应用比例运算电路1、反相比例电路（1）基本电路电压并联负反馈输入端虚短、虚断
特点：反相端为虚地，所以共模输入可视为 0，对运放共模抑制比要求低输出电阻小，带负载能力强。
要求放大倍数较大时，反馈电阻阻值高，稳定性差。
如果要求放大倍数 100，R1=100K，RF=10M。
（2）T型反馈网络虚短、虚断

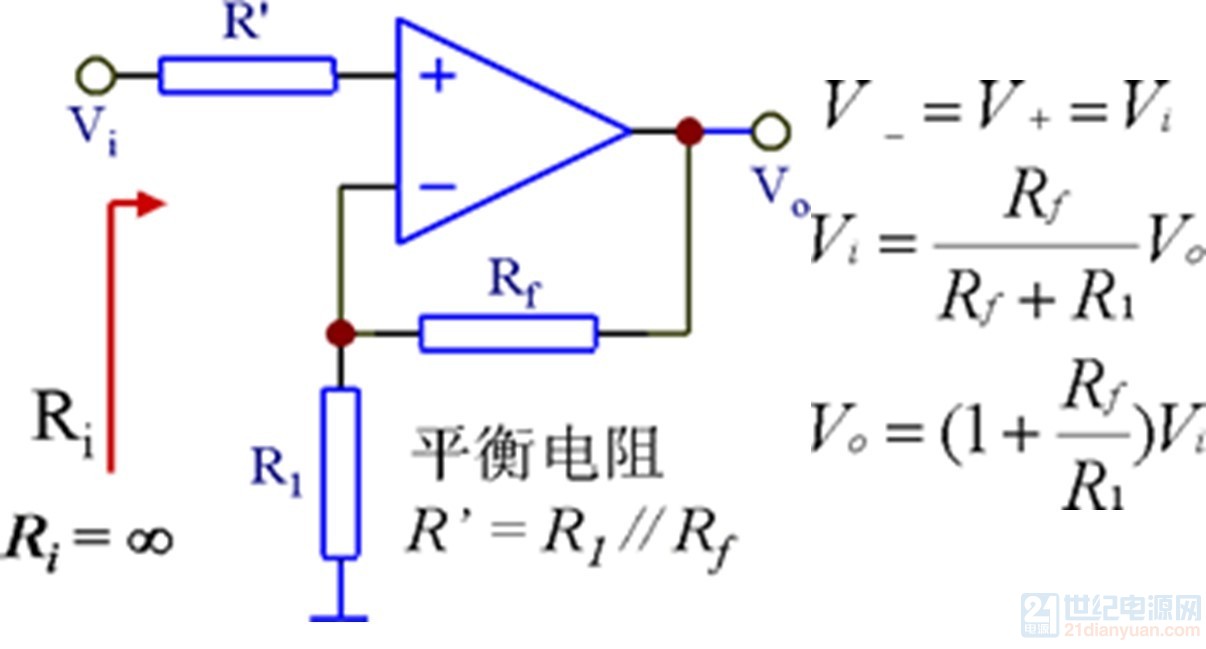

2、同相比例电路（1）基本电路：电压串联负反馈输入端虚短、虚断
特点：输入电阻高，输出电阻小，带负载能力强 V-=V+=Vi，所以共模输入等于输入信号，对运放的共模 抑制比要求高。

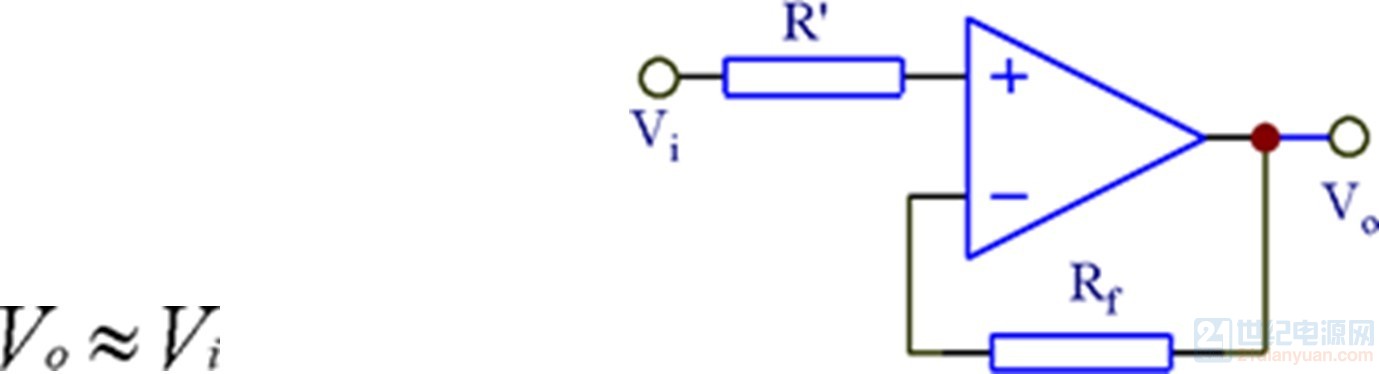

（2）电压跟随器
特点：输入电阻大输出电阻小，能真实地将输入信号传给负载而从信号源取流很小加减运算电路1、求和电路（1）反相求和电路虚短、虚断

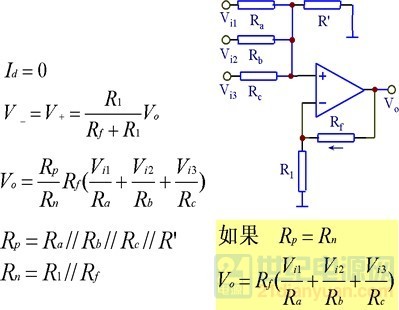

特点：调节某一路信号的输入电阻不影响其他路输入与输出的比例关系.（2）同相求和电路虚短、虚断

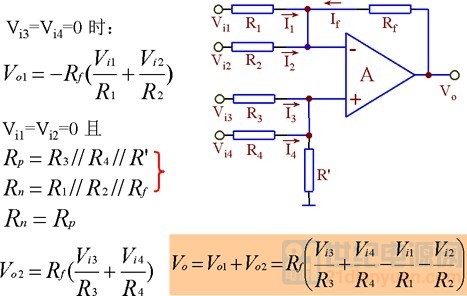

2、单运放和差电路

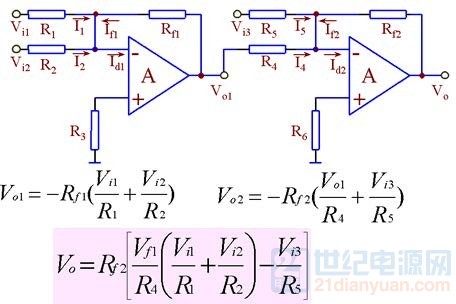

3、双运放和差电路

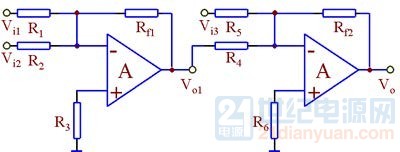

例1:设计一加减运算电路设计一加减运算电路，使 Vo=2Vi1+5Vi2-10Vi3解：用双运放实现

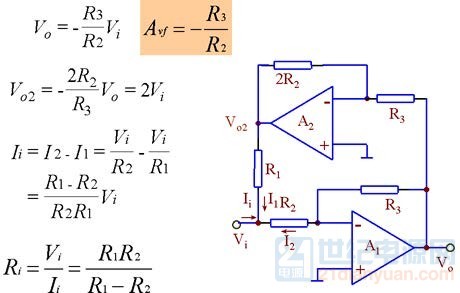

如果选Rf1=Rf2=100K，且R4= 100K则：R1=50K R2=20K R5=10K平衡电阻 R3= R1// R2// Rf1=12.5K R6=R4//R5//Rf2= 8.3K例2:如图电路，求Avf，Ri解：
完整资料可下载附件领取哦！！！！！
运算放大器经典应用.zip2021-9-10 16:47 上传点击文件名下载附件下载积分: 财富 -2 1.37 MB, 下载次数: 10, 下载积分: 财富 -2
