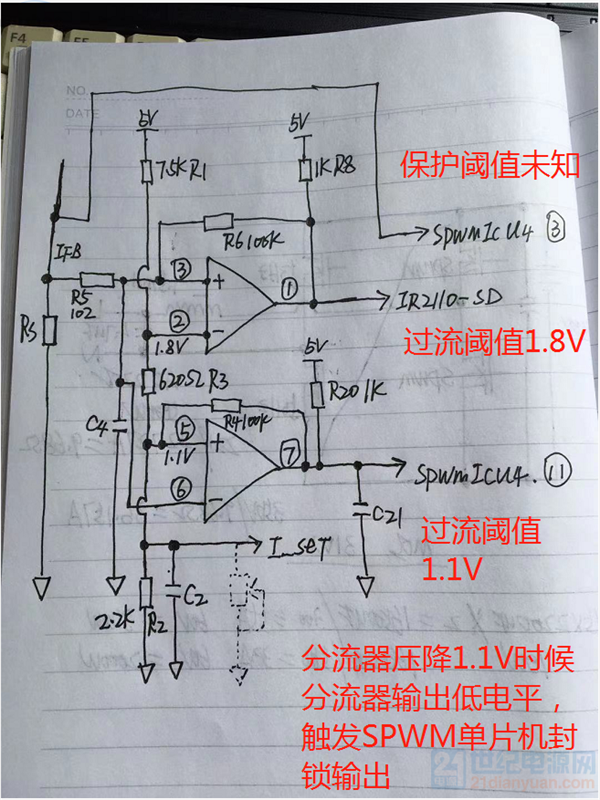

一块SPWM的逆变器小板模块的保护电路部分，大家分析下是否有哪些不合理的地方

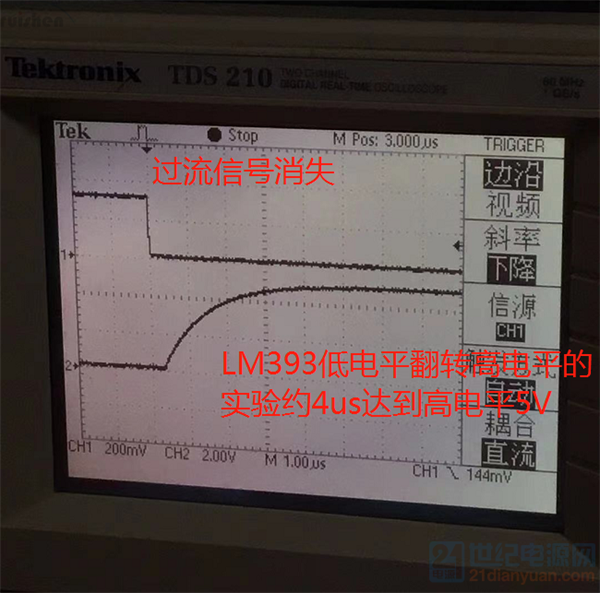

模拟过流信号输入的IFB脚，比较器的翻转速度约1us，（由高变低）
由低变高的速度大家看看可以在什么地方进行优化让其更快速些过流信号波形测试点在哪里？ 这有差别R6 R4 什么作用？拿掉电容就快了，只用一个运放就更快了，一个运放都不用就光速了没有电容逆变器无法工作，上电就报过流，奇怪不采样看看还报过流不？感觉电路有问题，估计板子也有问题C4电容去掉会无法工作，安装上才正常参考一下：差分采样电路接地的疑问C4容量是1nf 102电容 那个电阻是102 1k电阻友情提示：正好RC=1uS
