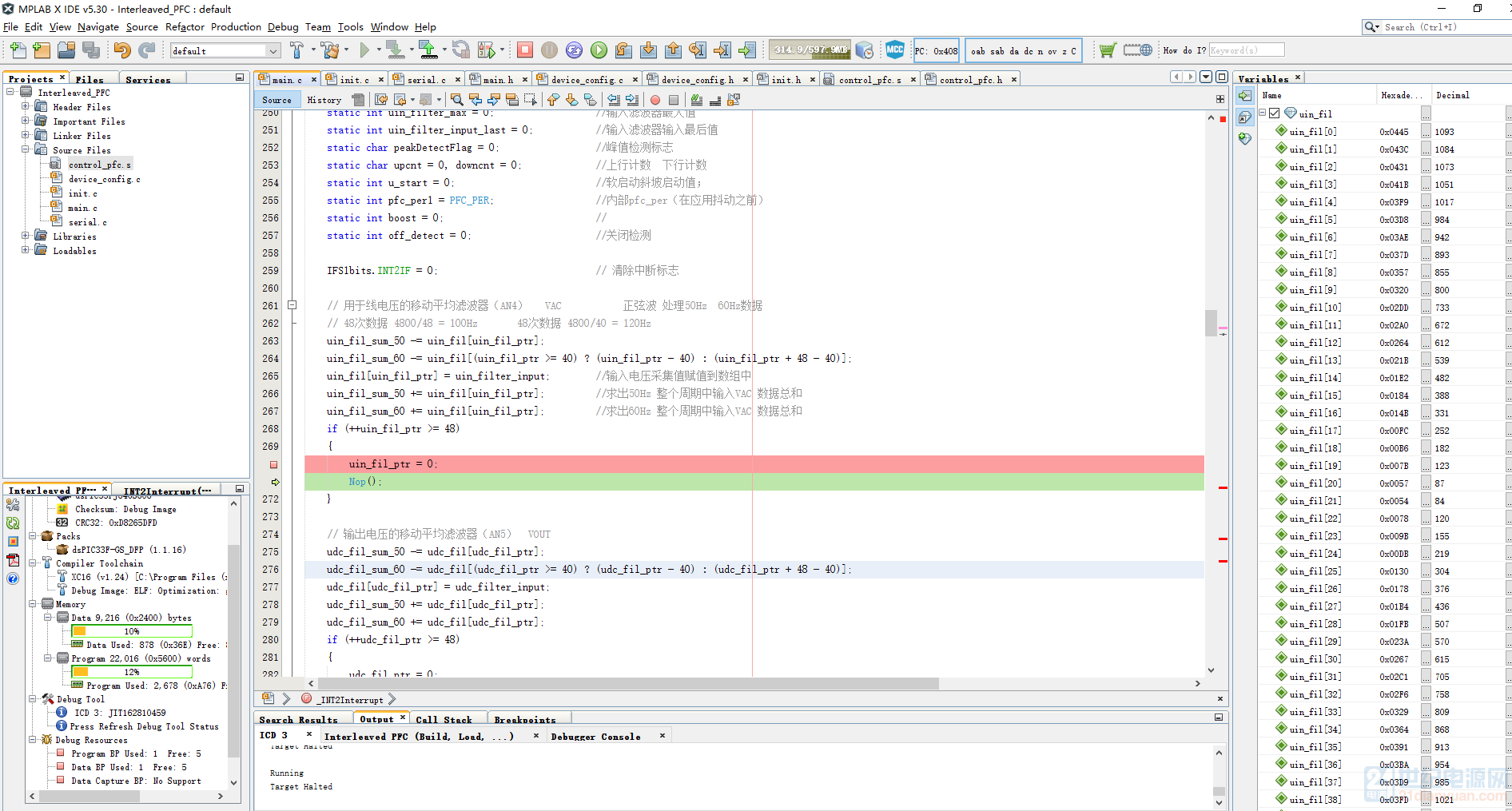

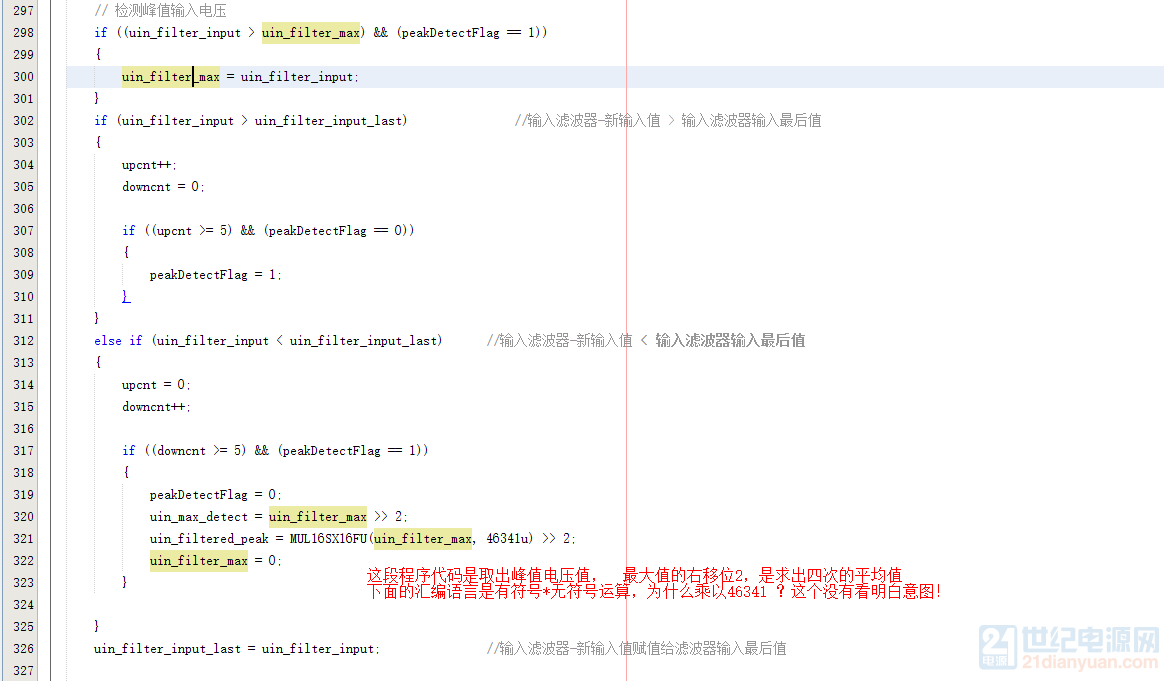

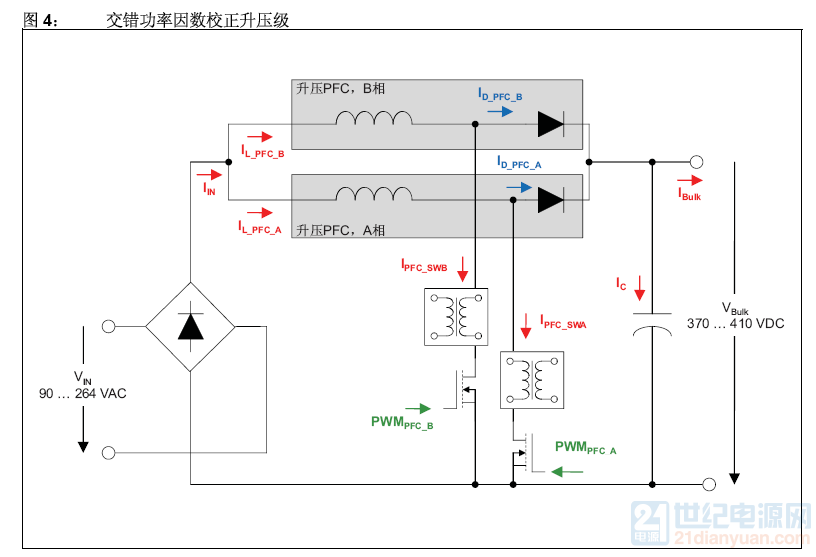

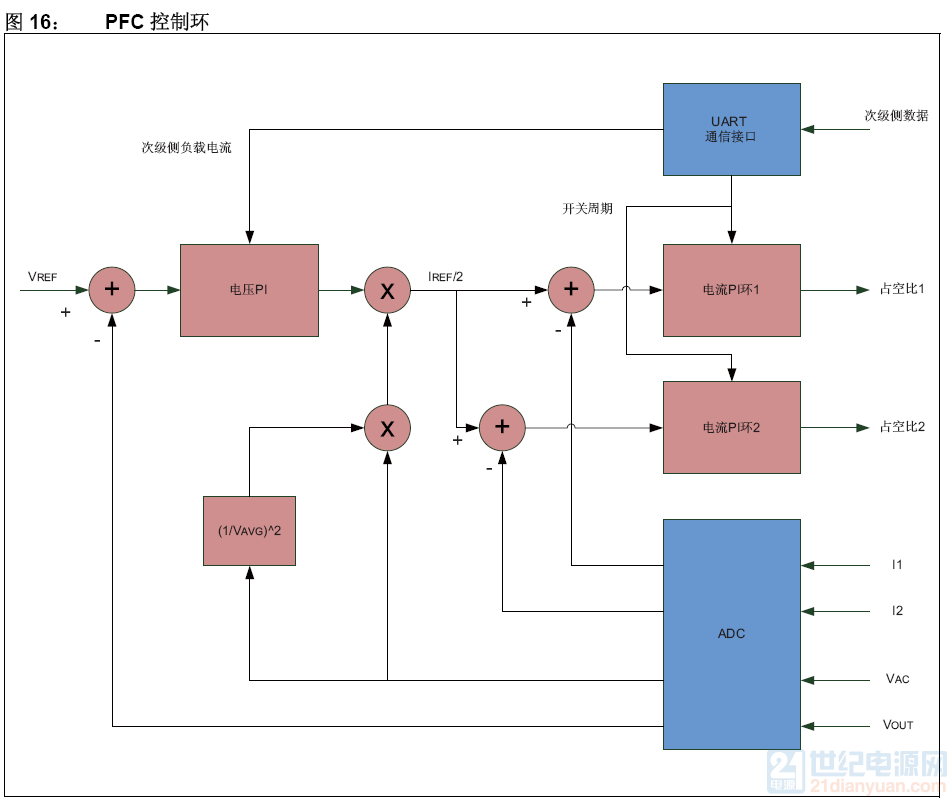

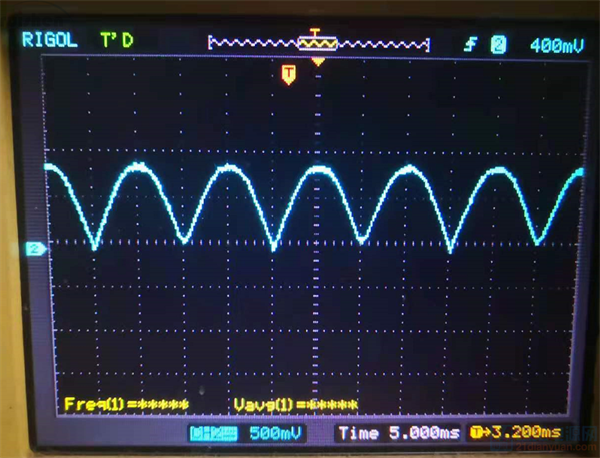

基于dsPIC33FJ搭建的双相IPFC硬件电路，功率部分电路方框图如下： 控制部分方框图 交流输入电源100VAC条件下，测量VAC 波形： 硬仿运行输入电压VAC 的ADC采集，48次 ，50HZ数据 下图问题描述如下： 期待大家的回复！谢谢 AN1421采用dsPIC33FJ实现白金级交流 直流参考设计.pdf2021-6-23 23:27 上传点击文件名下载附件下载积分: 财富 -2 2.03 MB, 下载次数: 15, 下载积分: 财富 -2 有没有完整的程序，看看附件中是工程文件今天QQ朋友指点，上面的代码是实现峰值电压、有效值电压计算方法。

1.png (52.39 KB, 下载次数: 2)下载附件2021-6-24 23:22 上传下面的代码不理解，计算输入电压、输出电压、初级电流， 为什么在不同的频率下系数不同 ，感觉与硬件参数的上拉电阻、下拉电阻没有关系。

如果有关系至少电流系数值不可能与电压系数值相同。

7.png (54.79 KB, 下载次数: 0)下载附件2021-6-27 01:08 上传下面的代码不理解，计算输入电压、输出电压、初级电流， 为什么在不同的频率下系数不同 ，感觉与硬件参数的上拉电阻、下拉电阻没有关系。

如果有关系至少电流系数值不可能与电压系数值相同。

-7856b053e89ea19e.png (54.79 KB, 下载次数: 1)下载附件2021-6-27 09:32 上传根据不同的频率计算出相应的采集ADC值根据不同的频率计算出相应的采集ADC值今天测试空载情况下PFC功率管驱动信号(蓝色) 、输出电流（黄色）波形如下：抓拍波形<.png (521.91 KB, 下载次数: 0)下载附件2021-8-9 18:53 上传PFC初级串口数据发送格式如下1.png (22.94 KB, 下载次数: 0)下载附件2021-8-9 19:15 上传你样机已经做好了，带满载测试了吗，你发的程序包里面，好像缺几个头文件，是的，有测试样机附件中工程不缺少头文件，请查看下xc16编译器是否相同h.PNG (44.69 KB, 下载次数: 1)下载附件2021-8-12 08:07 上传
